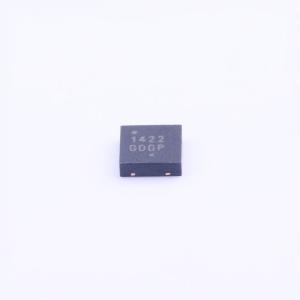

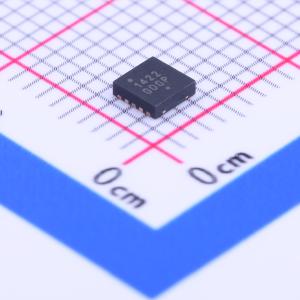

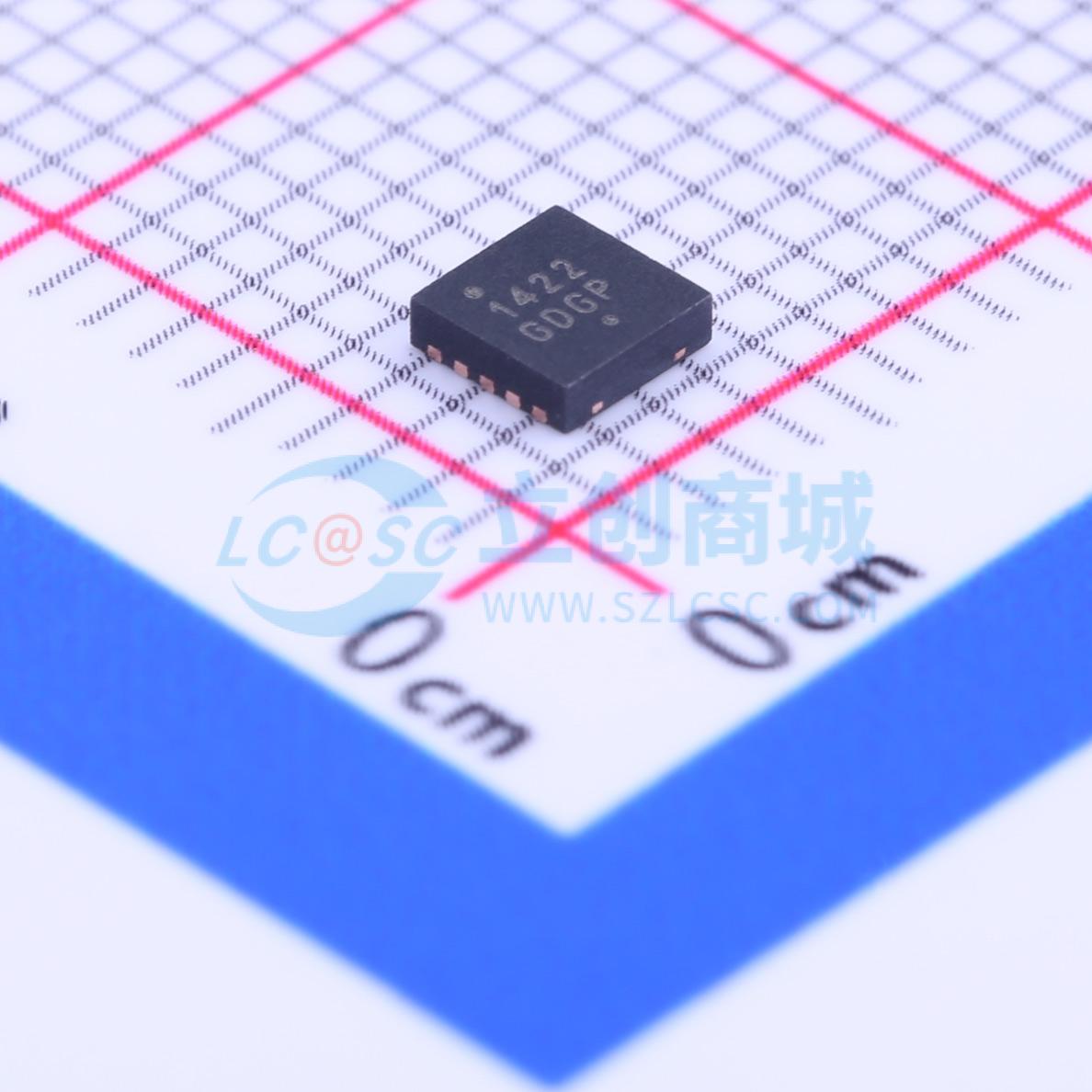

NCP1422MNR2G
800 mA 同步整流 PFM 升压 DC-DC 转换器
- 描述
- NCP1422 是一款单片微功耗高频升压开关转换器IC,专为电池供电的手持电子设备设计,最高负载可达800mA。它集成了同步整流以提高效率并消除外部肖特基二极管。高开关频率（高达1.2MHz）允许使用低剖面、小型电感和输出电容器。当设备禁用时,内部导通路径从LX或BAT到OUT完全断开,使OUT引脚与电池隔离。这种真截止功能减少了关机电流,降低了高频振铃。此外,还提供了低电池检测、逻辑控制关断、逐周期限流和热关断等附加功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1422MNR2G
- 商品编号
- C145177
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1V~5V | |
| 输出电压 | 1.5V~5V | |
| 输出电流 | 800mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1422是一款单片微功率高频升压开关转换器IC，专为高达800 mA负载的电池供电手持电子设备设计。它集成了同步整流功能以提高效率并消除外部肖特基二极管。高开关频率（高达1.2 MHz）允许使用低剖面、小尺寸的电感器和输出电容器。当设备禁用时，从Lx或BAT到OUT的内部导通路径完全阻断，并且OUT引脚与电池隔离。此真关断功能将关机电流降低至通常仅为50 nA。还集成了振铃抑制功能以消除不连续导通模式下的高频振铃。除此之外，低电量检测、逻辑控制关机、逐周期电流限制和热关断为各种电池供电应用提供了附加价值的功能。在所有这些功能开启的情况下，静态电源电流通常仅为8.5 μA。采用紧凑且低剖面的DFN-10封装。
商品特性
- 高效率：2.5V输入时，200mA下3.3V输出为94%，500mA下3.3V输出为88%
- 高开关频率，最高可达1.2MHz（未达到电流限制）
- 2.5V输入和ΔVOUT=3.3ΔV时，输出电流可达800mA
- 真正的关断功能将设备关断电流降低到通常50nA
- 用于非连续导通模式的抗振铃Ring-Killer
- 高精度参考输出，25℃时1.20V ±1.5%，当VOUT > 3.3V时可提供2.5mA负载电流
- 低静态电流8.5μA
- 集成低电池检测器
- 开漏低电池检测器输出
- 无负载时保证1.0V启动
- 可调输出电压范围从1.5V到5.0V
- 1.5A逐周期电流限制
- 多功能逻辑控制关断引脚
- 带有迟滞的片上热关断
- 工作电压：1.0V至5.0V
- 输出电压范围：1.5V至5.0V
- 参考电压：1.183V至1.217V
- 参考电压温度系数：0.03mV/℃
- 参考电压负载电流：2.5mA
- 参考电压负载调节：0.05mV至1.0mV
- 参考电压线性调节：0.05mV/V至1.0mV/V
- FB输入阈值：1.192V至1.210V
- LBI输入阈值：1.182V至1.218V
- 内部N-FET导通电阻：0.3Ω
- 内部P-FET导通电阻：0.3Ω
- LX开关电流限制（N-FET）：1.5A
- BAT端工作电流：1.3μA至3.0μA
- OUT端工作电流：8.5μA至14μA
- LX开关最大导通时间：0.46μs至1.15μs
- LX开关最小关断时间：0.12μs至0.22μs
- FB输入电流：1.0nA至50nA
- 真正的关断BAT端电流：50nA
- BAT至LX电阻：100Ω
- LBI/EN输入电流：1.5nA至50nA
- LBO低输出电压：0.2V
- 软启动时间：1.5ms至20ms
- EN引脚关断阈值：0.35V至0.67V
- 热关断温度：145℃
- 热关断迟滞：30℃
应用领域
- 个人数字助理（PDA）
- 手持式数字音频产品
- 摄像机和数字静止相机
- 手持仪器
- 从一节到两节碱性、镍氢、镍镉电池转换为3.0-5.0V或一节锂离子电池转换为5.0V
- 数码相机用白光LED闪光灯
