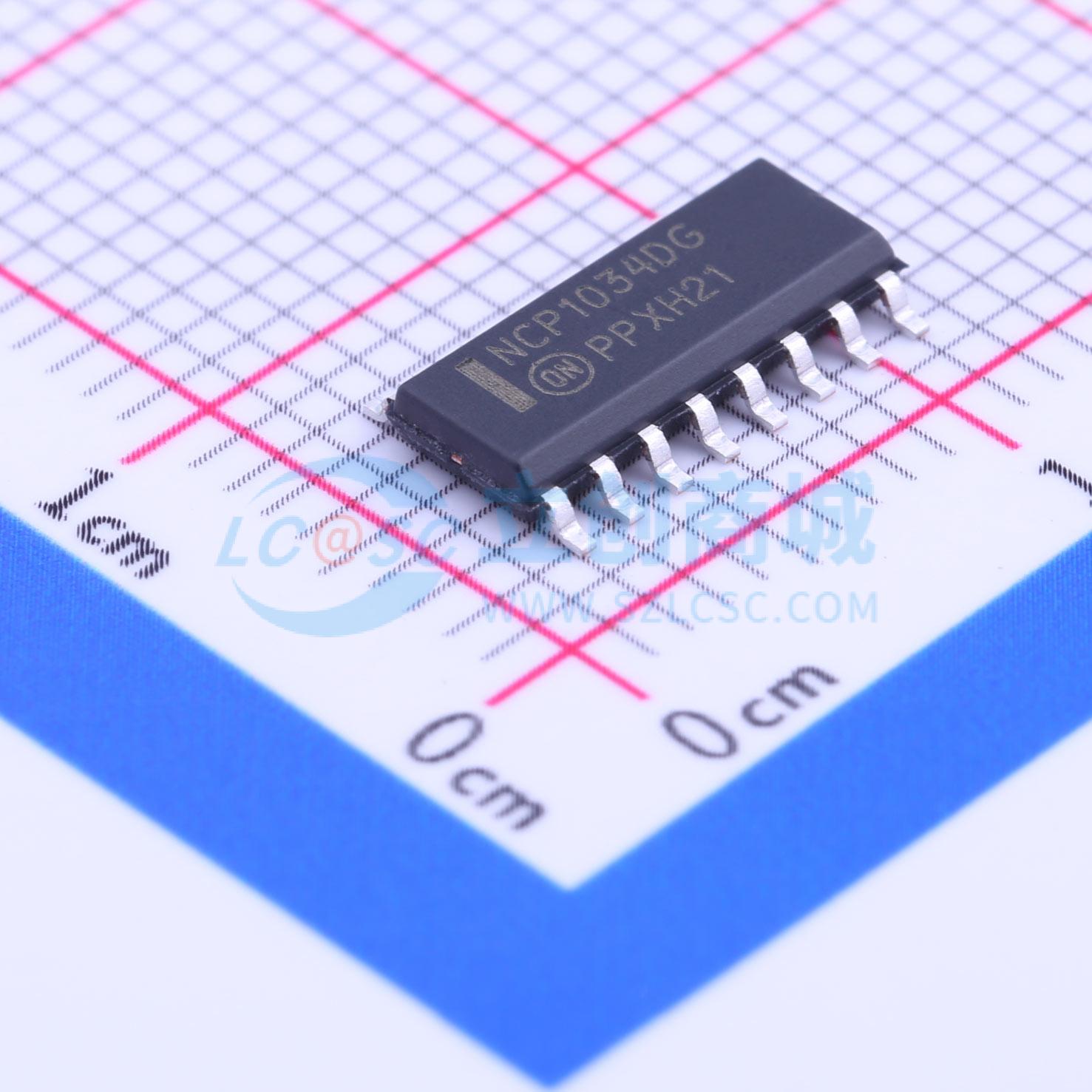

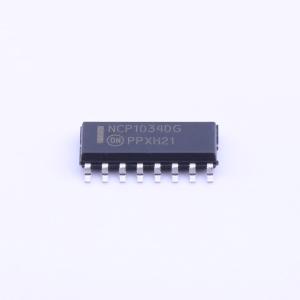

温馨提醒：图片仅供参考，商品以实物为准

NCP1034DR2G

高电压同步降压PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1034是一款高电压PWM控制器,设计用于高性能同步降压DC/DC应用,输入电压最高可达100V。该芯片驱动一对外部N-MOSFET,开关频率可编程从25kHz到500kHz。保护功能包括用户可编程的欠压锁定和hiccup电流限制。
品牌名称: onsemi(安森美)
商品型号: NCP1034DR2G
商品编号: C145178
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.318克(g)

商品参数

商品概述

NCP1034是一款高压PWM控制器，专为输入电压高达100 V的高性能同步降压DC/DC应用而设计。NCP1034驱动一对外部N沟道MOSFET。开关频率可在25 kHz至500 kHz之间进行编程，便于灵活调整效率和尺寸。同步功能允许通过外部源设置开关频率，或将同步信号输出到多个NCP1034控制器。对于低压应用，可使用内部微调的1.25 V参考电压精确调节输出电压。保护功能包括用户可编程欠压锁定和打嗝式限流。

商品特性

高达100 V的高压工作电压
可编程开关频率高达500 kHz
2 A输出驱动能力
精密参考电压（1.25 V）
具有预偏置负载能力的可编程软启动
可编程过流保护
可编程欠压保护
使用MOSFET导通电阻（RDS(on)）检测的打嗝式限流
外部频率同步
16引脚SOIC封装
这是一款无铅器件

应用领域

48 V非隔离式DC-DC转换器
嵌入式电信系统
网络和计算电压调节器
分布式负载点电源架构
通用高压DC-DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~18V
	输出电压	-
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
