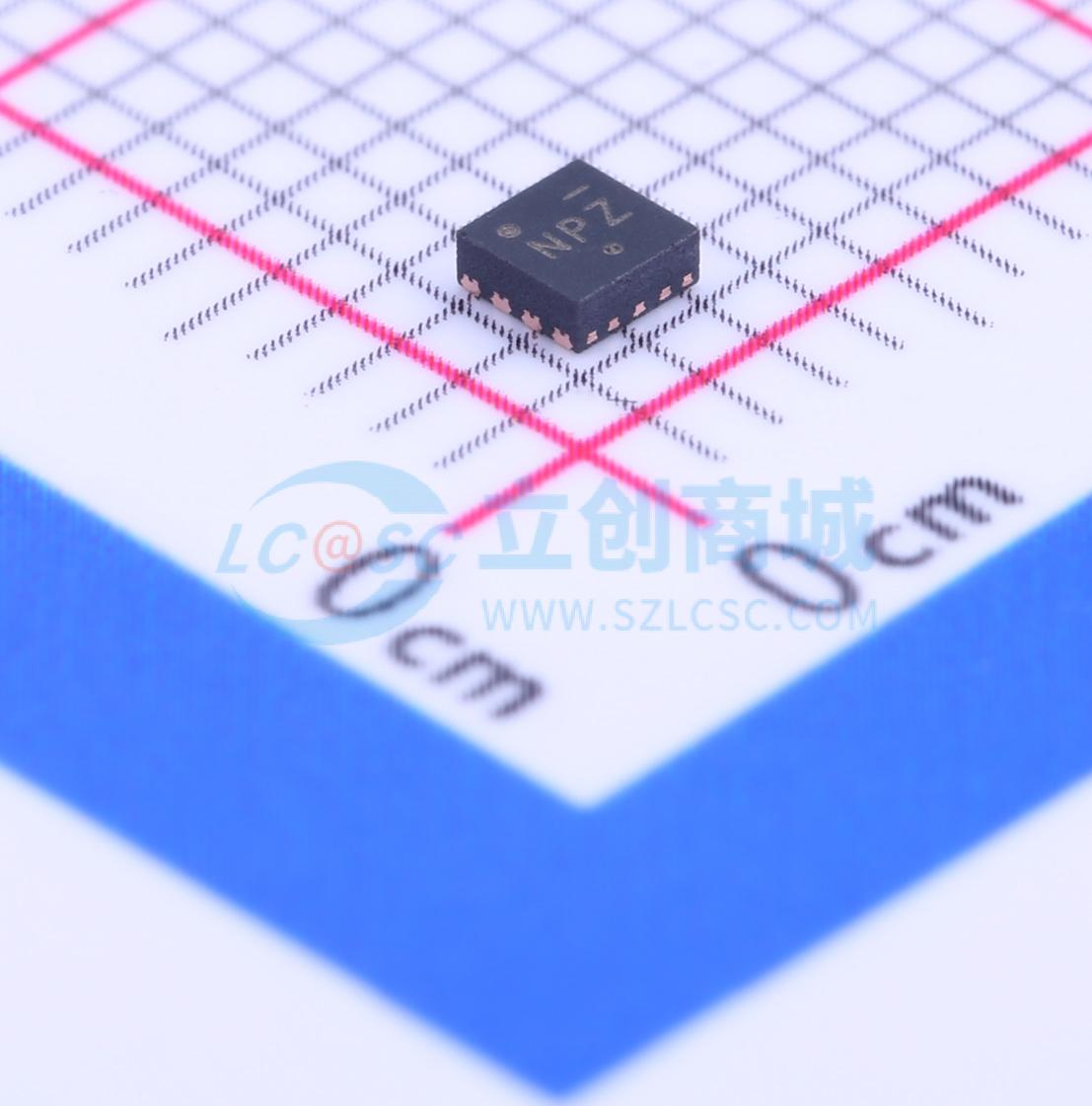

温馨提醒：图片仅供参考，商品以实物为准

NB7NPQ701MMTTBG

3.3 V USB 3.1单通道重驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ON Semiconductor的NB7NPQ701M是一款用于USB 3.1 Gen 1和Gen 2应用的3.3 V单通道重驱动器，支持5 Gbps和10 Gbps数据速率。该器件通过在输入接收器进行均衡并在输出驱动器进行去加重来补偿信号完整性损失。
品牌名称: onsemi(安森美)
商品型号: NB7NPQ701MMTTBG
商品编号: C145180
商品封装: WDFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

NB7NPQ701M 是一款用于USB 3.1 Gen 1和USB 3.1 Gen 2应用的3.3V单通道重驱动器，支持5Gbps和10Gbps数据速率。信号完整性会因PCB走线、传输电缆和码间干扰（ISI）而下降。NB7NPQ701M通过在输入接收端启用不同级别的均衡以及在输出驱动端启用去加重来补偿这些损耗。输出发射电路提供用户可选的去加重和输出幅度设置，以创建最佳的眼图开口，以便于输出数据信号。

NB7NPQ701M具有智能LFPS电路。该电路能够感应低频信号，并自动禁用驱动器去加重，以完全符合USB 3.1 Gen 1和USB 3.1 Gen 2标准。

上电后，NB7NPQ701M会定期检查两对TX输出是否存在接收器连接。当检测到接收器时，RX端接将被启用，并且NB7NPQ701M将被设置为执行重驱动功能。

NB7NPQ701M采用2 x 2 mm WDFN8封装，并可在整个工业温度范围（-40°C至85°C）内工作。

商品特性

3.3V ±5% 电源
设备支持 USB 3.1 Gen 1 和 USB 3.1 Gen 2 数据速率
自动 LFPS 去加重控制
自动接收端接检测
集成输入和输出端接
可选均衡、去加重和输出摆幅
支持热插拔
ESD 保护 ±4 kV HBM
工作温度范围：-40°C 至 85°C
小型 2 x 2 x 0.8 mm WDFN8 封装
本设备为无铅设备

应用领域

计算机和笔记本电脑 -ocking 站和适配器
活动电缆，背板
游戏主机，智能电视
服务器和存储设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	驱动器
	输入类型	LVCMOS
	输出类型	DIFF
	工作电压	3.135V~3.465V

	属性	参数值
	通道数	1
	数据速率	5Gbps；10Gbps
	延迟时间	150ps
	输入电容	1.25pF
	工作温度	-40℃~+85℃
