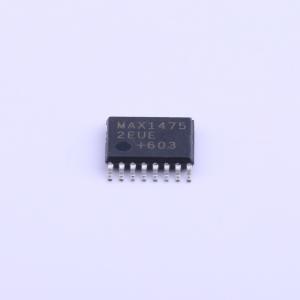

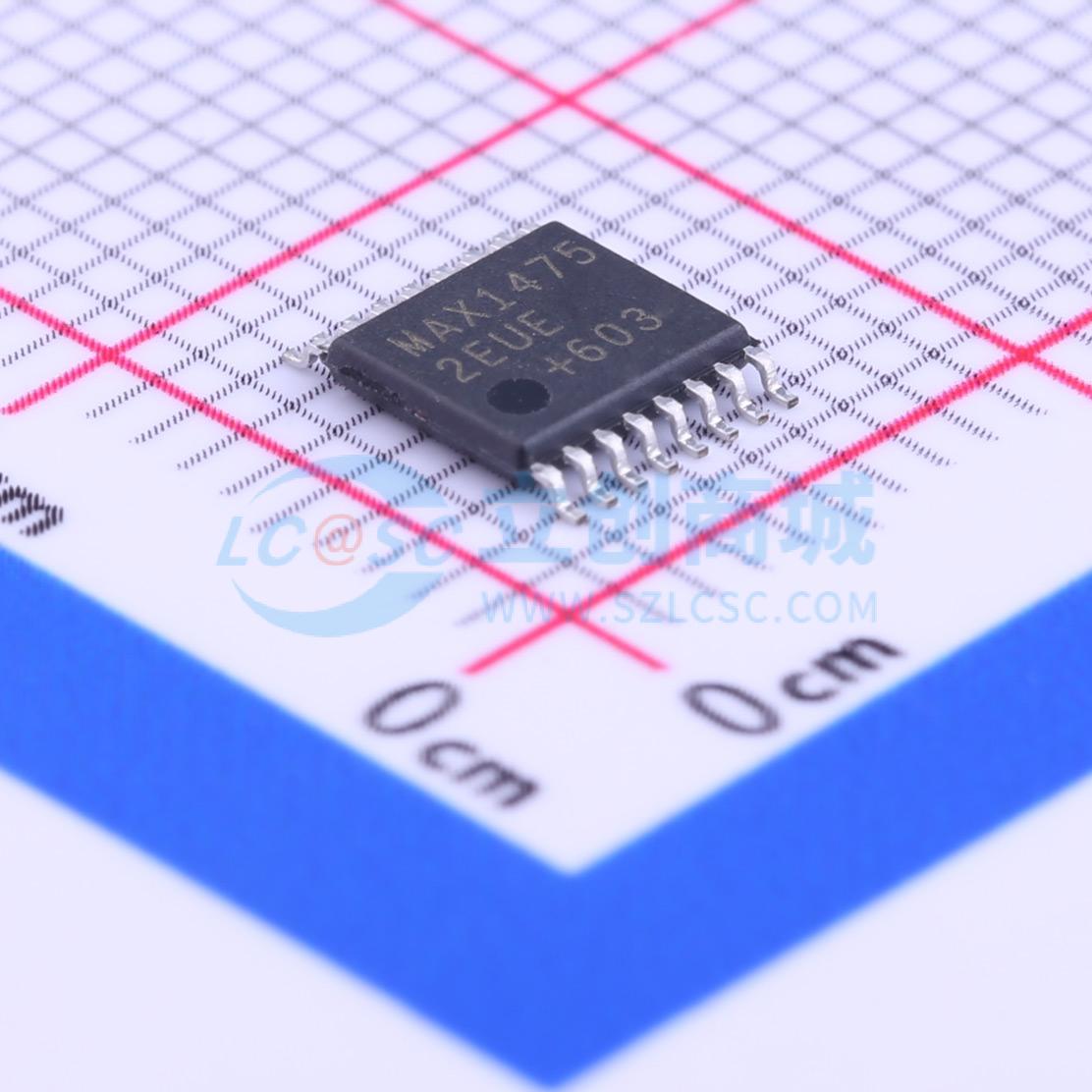

MAX14752EUE+

8通道/双4通道72V模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是8:1和双4:1高压模拟多路复用器。具有60Ω(典型)导通电阻，0.03Ω(典型)导通电阻平坦度。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14752EUE+
商品编号: C143348
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.276克(g)

商品参数

商品概述

MAX14752/MAX14753 分别是 8 选 1 和双 4 选 1 高压模拟多路复用器。两款器件的导通电阻典型值为 60Ω，导通电阻平坦度典型值为 0.03Ω。这些低导通电阻多路复用器在两个方向上的导通性能相同。通道选择接口的灵活逻辑电平由 EN 输入定义。 MAX14752 是 8 选 1 多路复用器，MAX14753 是双 4 选 1 多路复用器。两款器件可采用 ±10V 至 ±36V 的双电源供电，或 +20V 至 +72V 的单电源供电。 MAX14752/MAX14753 采用 16 引脚 TSSOP 封装，引脚与行业标准的 DG408/DG409 兼容。MAX14752/MAX14753 的工作温度范围为扩展工业级 -40℃ 至 +85℃。

商品特性

电源范围适用于宽电压应用
宽 ±36V（最大值）双极性电源
高 +72V（最大值）单电源
非对称双极性电源工作模式
低泄漏电流和导通电阻，提高系统精度
低导通电阻 60Ω（典型值）
在共模电压范围内导通电阻平坦度为 0.03Ω（典型值）
低输入导通泄漏电流 20nA（最大值）
禁用模式下电源电流低至 25μA，节省功耗
引脚与行业标准 DG408/DG409 兼容，易于升级

应用领域

可编程逻辑控制器
环境控制系统
自动测试设备（ATE）系统
医疗监测系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	20V~72V；-36V~-10V；10V~36V
	导通时间(ton)	25us

	属性	参数值
	导通电阻(Ron)	60Ω
	关闭时间(toff)	2us
	工作温度	-40℃~+85℃
	带宽	20MHz
