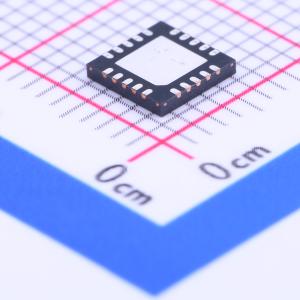

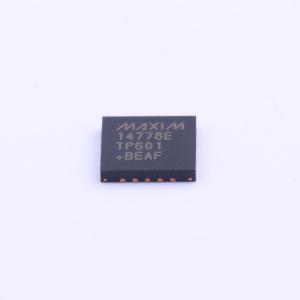

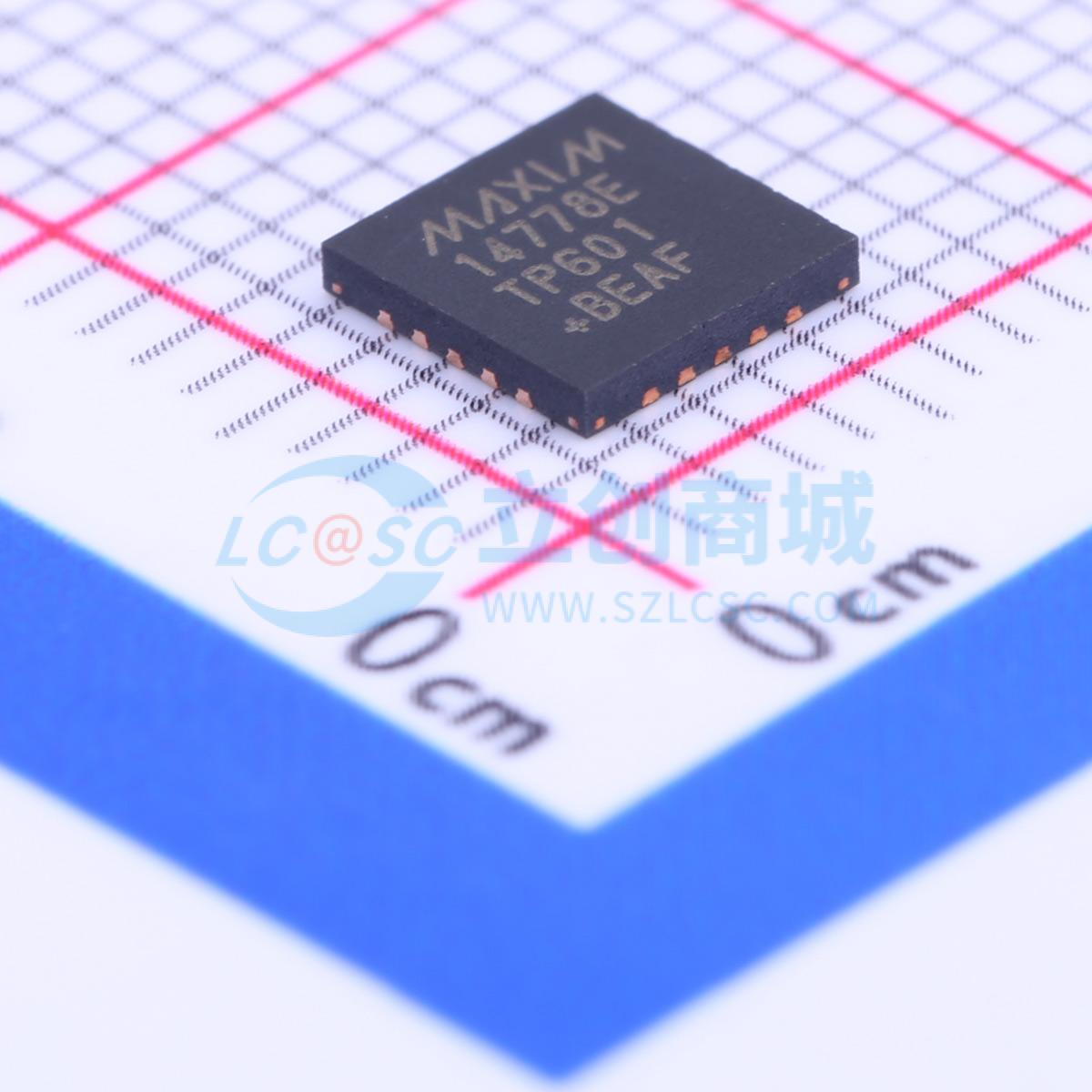

温馨提醒：图片仅供参考，商品以实物为准
MAX14778ETP+
MAX14778ETP
- 描述
- 双通道、±25V超摆幅4:1模拟复用器、 业内首款±25V超摆幅复用器，有效简化设计
- 商品型号
- MAX14778ETP+
- 商品编号
- C143350
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 1.5Ω | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 75MHz |
商品概述
MAX14778双路4:1模拟多路复用器采用单3.0至5.5V电源，支持高达±25V的模拟信号。每个多路复用器都有独立的控制输入，可实现独立切换，使该器件非常适合用相同的连接器引脚对不同的通信信号进行多路复用。±6KV（人体模型）的增强型ESD保护功能，可直接与电缆和连接器接口。 MAX14778具有低至1.5Ω（最大值）的导通电阻和3mΩ（典型值）的平坦度，可在整个共模电压范围内最大限度地提高信号完整性。每个多路复用器可在任一方向上通过高达300mA的连续电流。 MAX14778支持全速USB 1.1信号（12Mbps）的切换以及高达20Mbps的RS - 485数据速率。 MAX14778采用20引脚（5mm × 5mm）TQFN封装，工作温度范围为-40℃至+85℃。
商品特性
- 灵活的多路复用器可切换多种高压和低压信号，如RS485、RS232和USB 1.1
- 两个独立的多路复用器
- 先断后通操作
- 1.5Ω导通电阻（最大值）
- 3mΩ导通电阻平坦度（典型值）
- 多路复用器最大电流300mA
- 78pF输入电容
- 75MHz大信号带宽
- 非常适合空间受限和移动应用
- 20引脚TQFN（5mm×5mm）封装
- 单电源电压支持宽信号范围，无需负电源
- ±25V信号范围
- 单3.0V至5.5V电源
- ESD保护电路无需外部保护电路，A_和B_引脚具有±6kV人体模型（HBM）增强型ESD保护
应用领域
- RS - 485/RS - 232/USB 1.1多路复用
- 销售点外设
- 手持式工业设备
- 通信系统
- 音频/数据多路复用
- 连接器共享
- 游戏机
