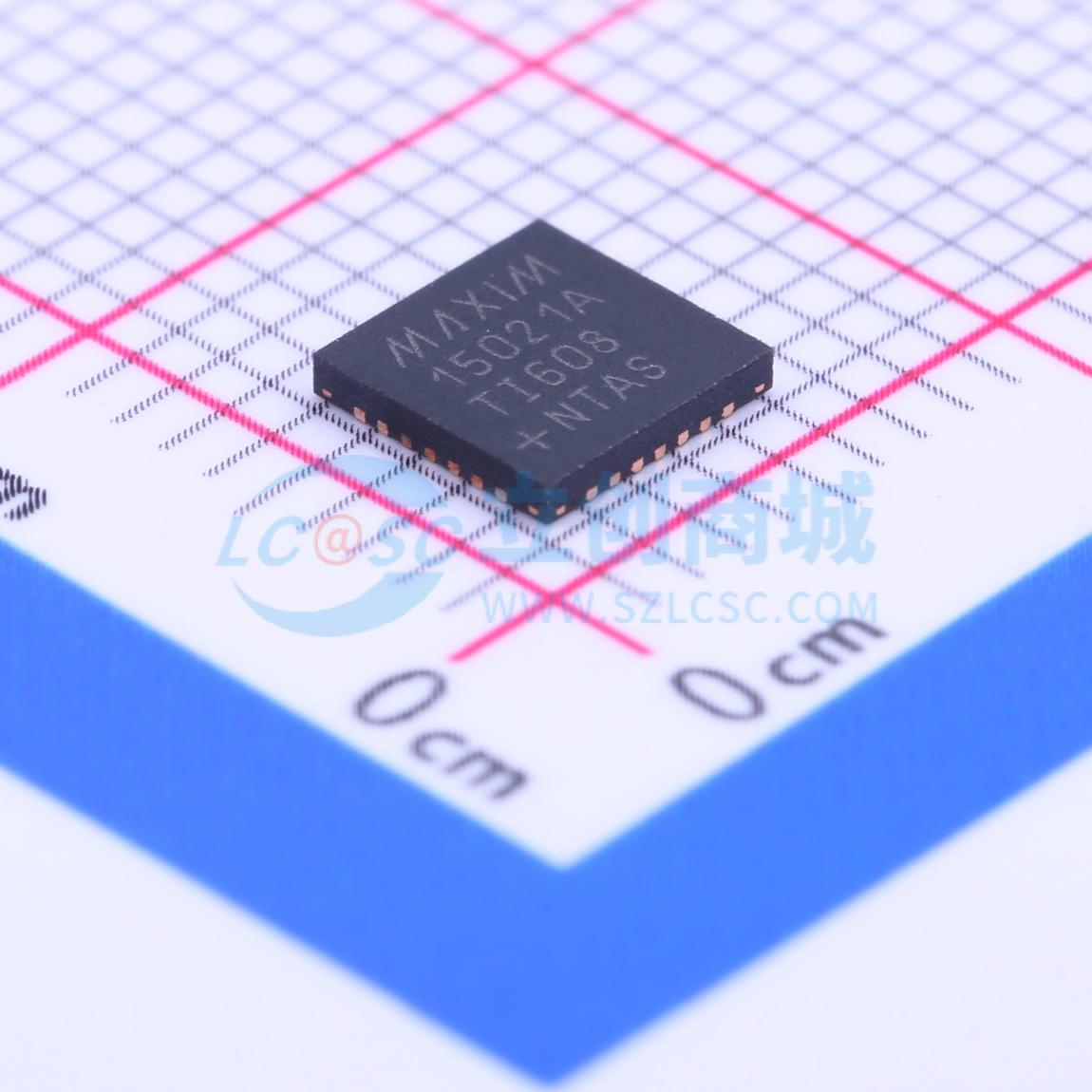

温馨提醒：图片仅供参考，商品以实物为准

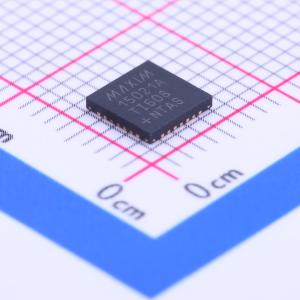

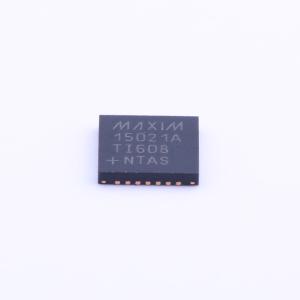

MAX15021ATI+
降压型 2A 2.5V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道、4A/2A、4MHz、降压型DC-DC调节器，提供跟踪/排序功能、4MHz、双通道同步整流调节器，能够提供4A/2A电流，采用小尺寸5mm x 5mm封装
- 商品型号
- MAX15021ATI+
- 商品编号
- C143360
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 管装
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 2A；4A | |
| 开关频率 | 4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAx15021是一款双输出、脉宽调制(PWM)、降压型DC-DC稳压器，具有跟踪（同时和比例）和sequencing选项。的工作电压范围为2.5V至5.5V，每个输出的电压可从0.6V调节到输入电源(VAVIN)。MAx15021可以提供高达4A（稳压器1）和2A（稳压器2）的输出电流。允许调整开关频率，范围从500kHz到4MHz，并且提供了在尺寸和性能方面优化设计的能力。
MAx15021采用外部补偿的电压模式控制方案，以提供良好的噪声抑制能力和选择电感值及电容类型的灵活性。双开关稳压器以180°反相工作，从而显著减小了输入纹波电流的有效值，进而大幅减少了输入旁路电容的尺寸。
MAx15021提供了在上电和断电操作期间进行跟踪（同时或比例）或sequencing的能力。当进行sequencing时，它可以在预偏置输出的情况下无毛刺地上电。
其他特性包括带有迟滞的内部欠压锁定以及用于无毛刺上电和断电的数字软启动/软停止。保护特性包括无损耗周期性限流、打嗝模式输出短路保护和热关断。
MAx15021采用节省空间的5mm x 5mm、28引脚TQFN-EP封装，工作温度范围为-40℃至+125℃。
应用领域
- 射频识别读卡器
- 以太网供电（PoE）IP电话
- 汽车多媒体
- 多电压电源
- 网络/电信
