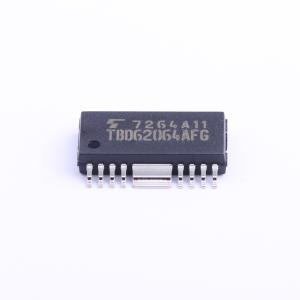

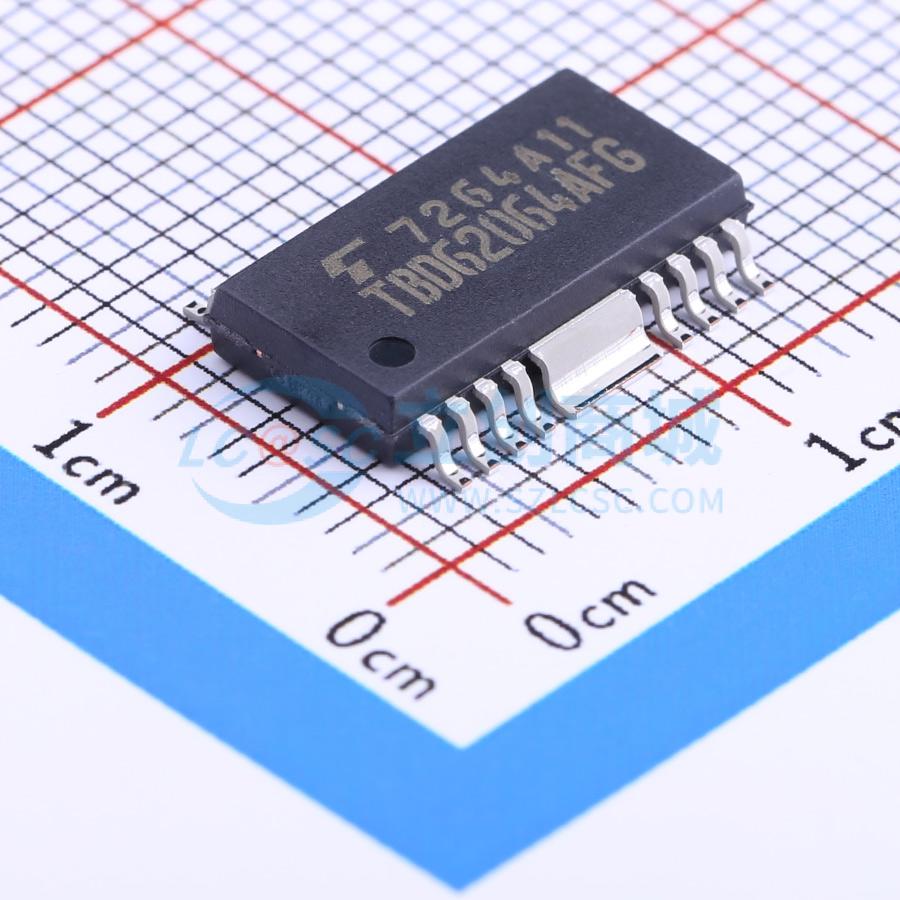

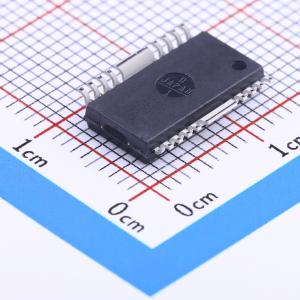

TBD62064AFG,EL
4通道高电流DMOS晶体管阵列
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TBD62064A系列是四通道DMOS晶体管阵列。每个输出端均内置用于开关感性负载的箝位二极管。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TBD62064AFG,EL
- 商品编号
- C141521
- 商品封装
- HSOP-16-EP-6.4mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 四路 | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.2mA | |
| 输入电流(off) | 1uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 1uA |
商品概述
TBD62064A系列是具有4路电路的DMOS晶体管阵列。每个输出端均内置用于切换感性负载的钳位二极管。
商品特性
- 内置4路电路
- 高电压：VoUT = 50 V（最大值）
- 大电流：Iout = 1.5 A/通道（最大值）
- 输入电压（输出导通）：2.5 V（最小值）
- 输入电压（输出关断）：0.6 V（最大值）
- 封装：PG型DIP16 - P - 300 - 2.54A；FG型HSOP16 - P - 300 - 1.00
