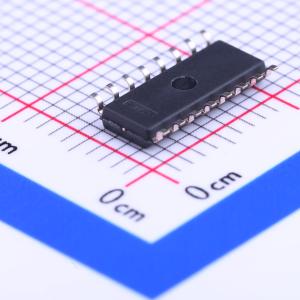

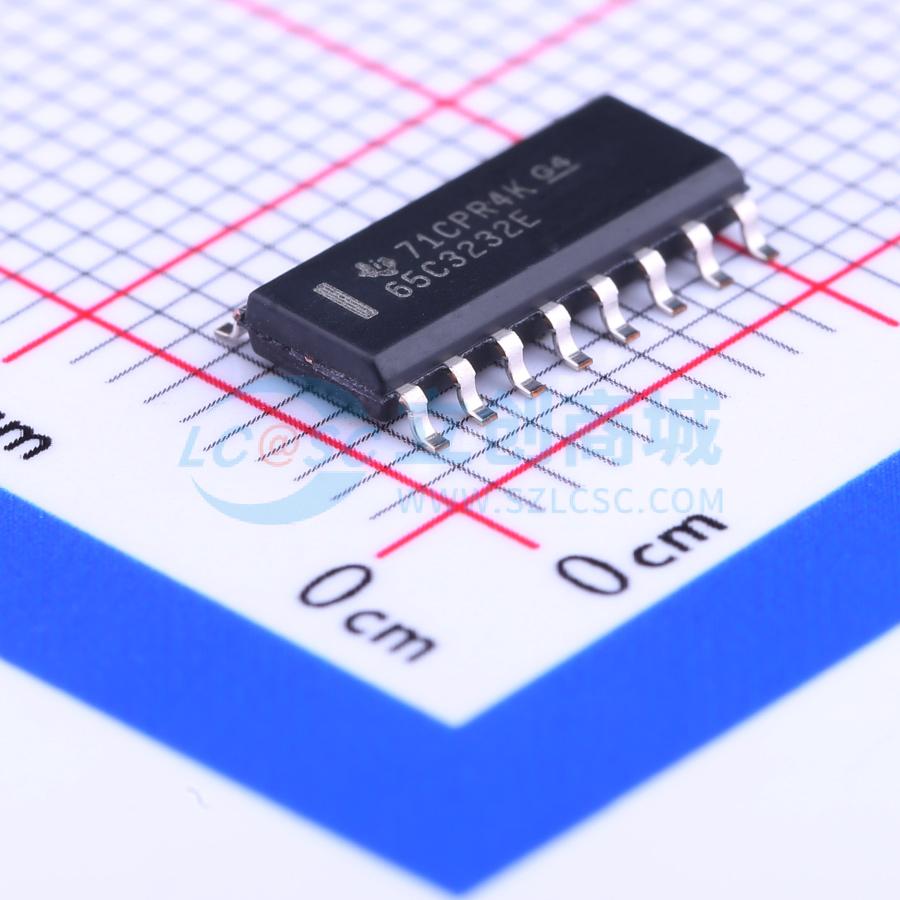

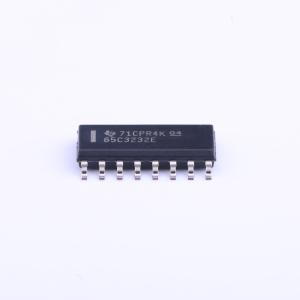

温馨提醒：图片仅供参考，商品以实物为准

SN65C3232ED

SN65C3232E, SN75C3232E 3-V至5.5-V双通道RS-232 1-Mbit/s线路驱动器/接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道RS-232线路驱动器和接收器，具有±15-kV ESD保护。
品牌名称: TI(德州仪器)
商品型号: SN65C3232ED
商品编号: C133840
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

商品概述

SN65C3232E和SN75C3232E由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间具备±15 kV ESD保护（串口连接引脚，包括GND）。这些器件为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件通过单一3 V至5.5 V电源供电运行。器件的数据信号传输速率最高可达1 Mbit/s，驱动器输出压摆率为14 V/μs至150 V/μs。

商品特性

采用3 V至5.5 V的Vcc电源供电运行
数据传输速率最高可达1 Mbit/s
典型电源电流低至300 μA
外部电容：4×0.1 μF
采用3.3 V电源时可接受5 V逻辑输入
闩锁性能符合JESD 78 II类标准，超过100 mA
RS - 232引脚具备ESD保护
- ±15 kV人体模型（HBM）
- ±15 kV IEC 61000 - 4 - 2气隙放电
- ±8 kV IEC 61000 - 4 - 2接触放电

应用领域

电池供电系统
个人数字助理（PDA）
笔记本电脑
便携式电脑
掌上电脑
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
