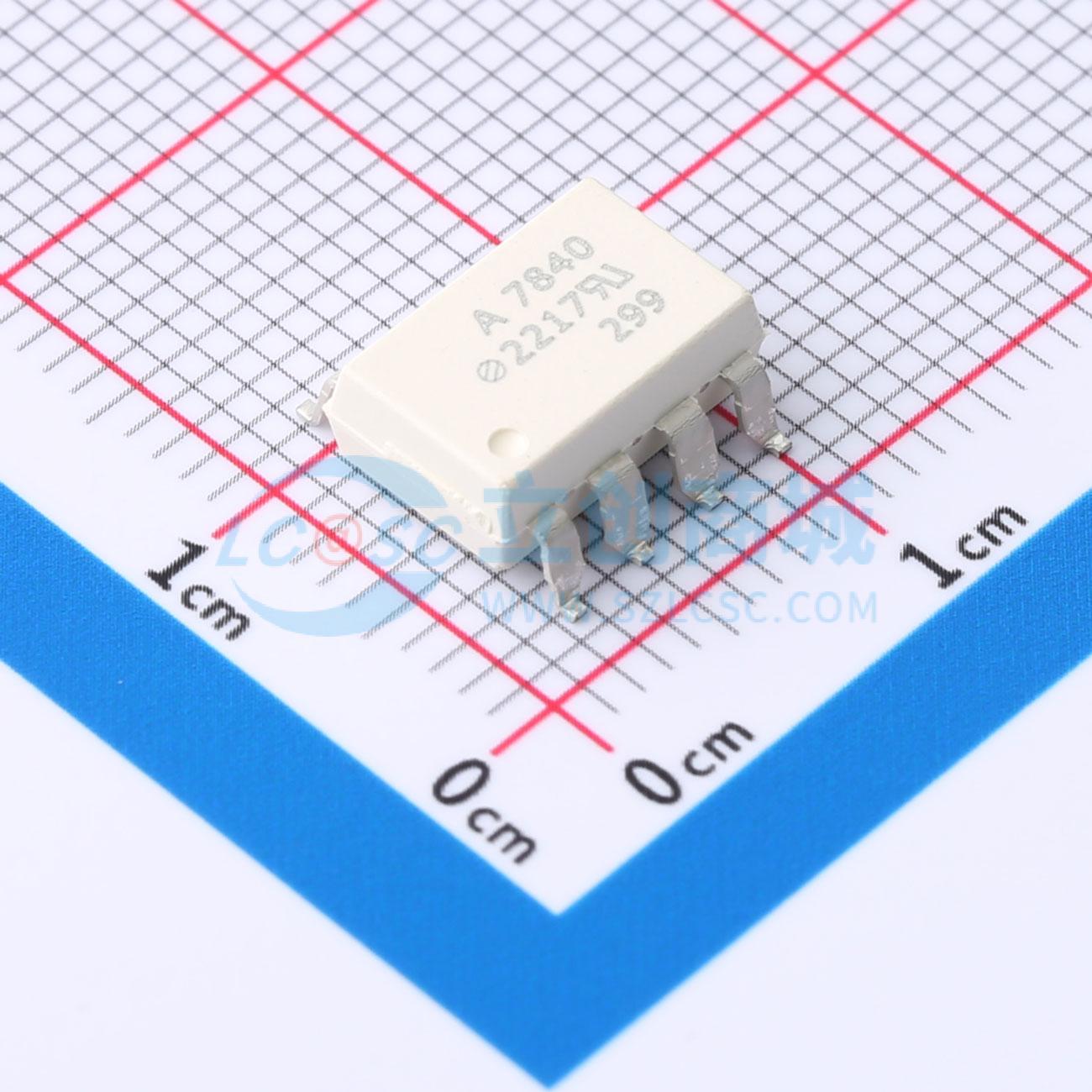

温馨提醒：图片仅供参考，商品以实物为准
HCPL-7840-300E
隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- HCPL - 7840隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL - 7840检测由此产生的模拟电压降。在HCPL - 7840光隔离屏障的另一侧会产生一个差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用一个运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL - 7840被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。HCPL - 7840隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，可在各种类型的电机控制应用中实现更平稳的控制（更小的转矩脉动）。该产品还可用于在类似恶劣噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。对于通用应用，推荐使用HCPL - 7840（增益容差为±5%）。HCPL - 7840采用了Σ - Δ（Σ·Δ）模数转换器技术、斩波稳定放大器以及采用0.8μm CMOS IC工艺制造的全差分电路拓扑。这些特性共同提供了无与伦比的隔离模式噪声抑制能力，以及出色的失调和增益精度，并且在不同时间和温度条件下都具有稳定性。这种性能通过一个紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项#300。）
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-7840-300E
- 商品编号
- C1346155
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±200mV | |
| 带宽(-3db) | 100kHz | |
| 增益 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 300uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 500nA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 15kV/us | |
| 工作温度 | -40℃~+85℃ |
商品概述
HCPL - 7840隔离放大器系列专为电子电机驱动器中的电流检测而设计。在典型应用中，电机电流流经外部电阻，HCPL - 7840检测由此产生的模拟电压降。在HCPL - 7840光隔离屏障的另一侧会产生一个差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用一个运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，几百伏的共模电压在几十纳秒内摆动是常见的，因此HCPL - 7840被设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。 HCPL - 7840隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监测电机电流所需的精度和稳定性，可在各种类型的电机控制应用中实现更平稳的控制（更小的转矩脉动）。 该产品还可用于在类似恶劣噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。对于通用应用，推荐使用HCPL - 7840（增益容差为±5%）。HCPL - 7840采用了Σ - Δ（Σ·Δ）模数转换器技术、斩波稳定放大器以及采用0.8μm CMOS IC工艺制造的全差分电路拓扑。这些特性共同提供了无与伦比的隔离模式噪声抑制能力，以及出色的失调和增益精度，并且在不同时间和温度条件下都具有稳定性。这种性能通过一个紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项#300。）
商品特性
- 在VCM = 1000V时，共模抑制比为15 kV/μs
- 紧凑、可自动插入的标准8引脚DIP封装
- 增益温度漂移为0.00025 V/N/℃
- 输入失调电压为0.3 mV
- 带宽为100 kHz
- 非线性度为0.004%
- 全球安全认证：
- UL1577（3750 Vrms/1分钟）
- CSA
- IEC/EN/DIN EN 60747 - 5 - 5
- 先进的Σ - Δ（Σ–Δ）模数转换器技术
- 全差分电路拓扑
- 0.8μm CMOS IC技术
应用领域
- 电机相电流和母线电流检测
- 逆变器电流检测
- 开关模式电源信号隔离
- 通用电流检测和监测
- 通用模拟信号隔离
