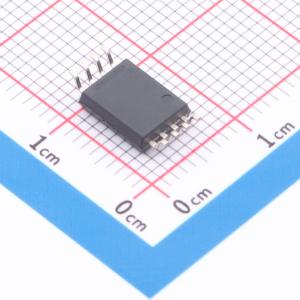

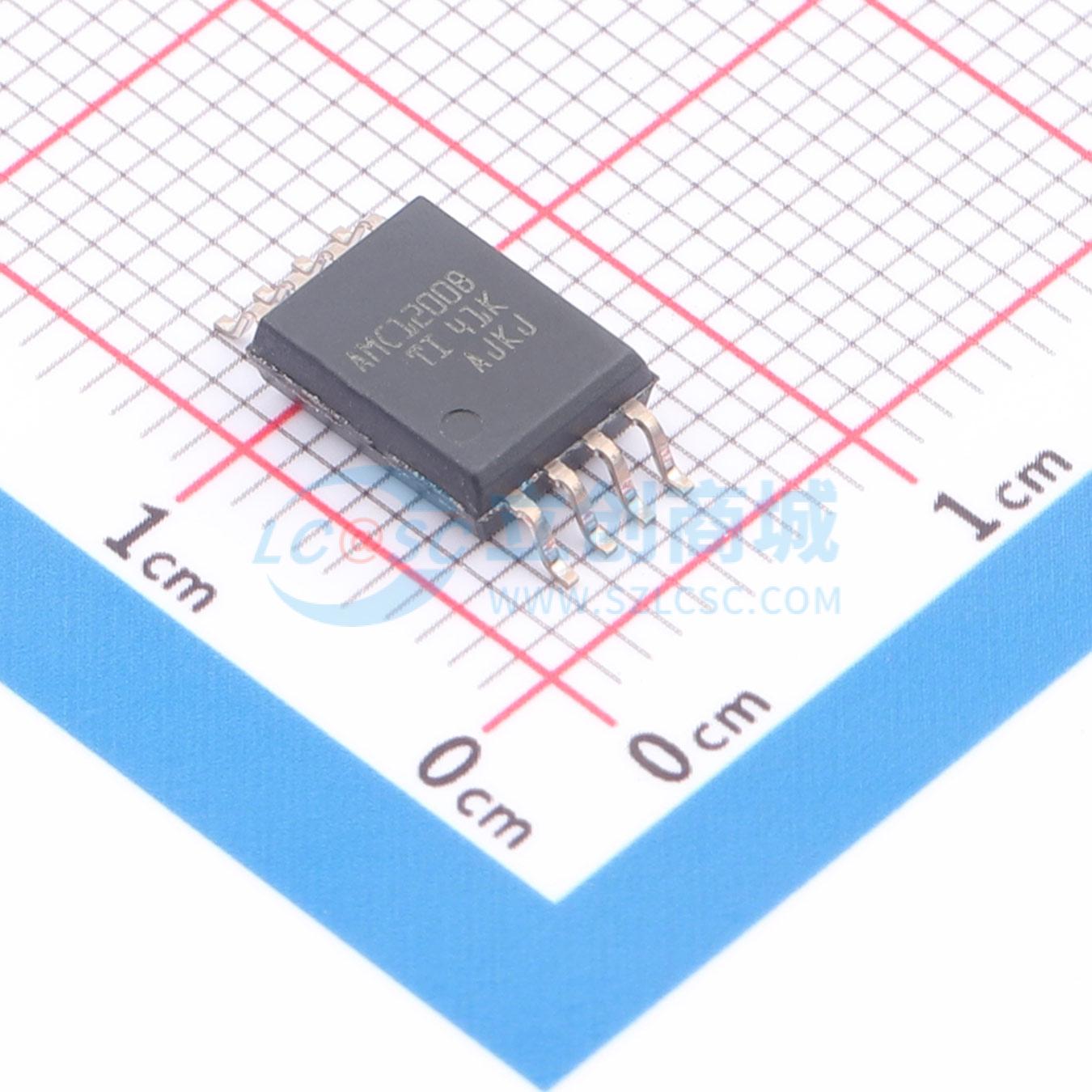

温馨提醒：图片仅供参考，商品以实物为准

AMC1200BDWV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1200 ±250mV 输入、精密电流检测基本隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1200BDWV
商品编号: C1346158
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

AMC1200 和 AMC1200B 是高精度隔离放大器，通过磁场抗扰度较高的二氧化硅 (SiO₂) 隔离层隔离输出和输入电路。该隔离层经 UL1577 与 VDE V 0884 - 10 标准认证，可提供高达 4250VPEAK (AMC1200B) 或 4000VPEAK (AMC1200) 的电流隔离。通过与隔离电源配合使用，这些器件可防止共模高电压线路上的噪声电流进入本地接地并干扰或损害敏感电路。 AMC1200 或 AMC1200B 的输入针对直接连接至分流电阻器或其它低电压电平信号源进行了优化。该器件性能优异，支持精确电流控制，从而降低系统级功耗（尤其在电机控制应用中）并减少扭矩纹波。可自动将输出信号的共模电压调节为 3V 或 5V 低侧电源电压。 AMC1200 和 AMC1200B 在扩展工业温度范围内（–40°C 到 105°C）完全额定运行，采用宽体 8 引脚小外形尺寸集成电路(SOIC) (DWV) 封装以及 gullwing 8(DUB) 封装。

商品特性

针对分流电阻进行优化的 ±250mV 输入电压范围
极低非线性度：5V 时最大值为 0.075%
低偏移误差：最大值为 1.5mV
低噪声：3.1mV_RMS（典型值）
低高侧电源电流：5V 时最大值为 8mA
输入带宽：最小值为 60kHz
固定增益：8（精度为 0.5%）
高共模抑制比：108dB
3.3V 低侧工作电压
经认证的电流隔离：已通过 UL1577 和 VDE V 0884 - 10 批准，隔离电压：4250VPEAK (AMC1200B)，工作电压：1200VPEAK，瞬态抗扰度：10kV/μs（最小值）
在额定工作电压下使用寿命通常为 10 年
可在扩展工业温度范围内运行

应用领域

电机控制
绿色环保能源变频器
不间断电源

优惠活动

购买数量

(64个/圆盘，最小起订量 1 个)

个

起订量：1 个64个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	100kHz
	增益	8
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	-
	输出类型	差分
	隔离电压(Vrms)	4250
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+105℃
