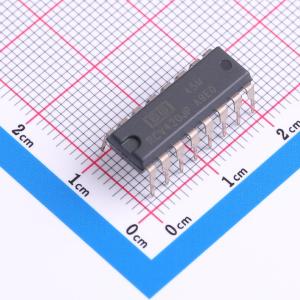

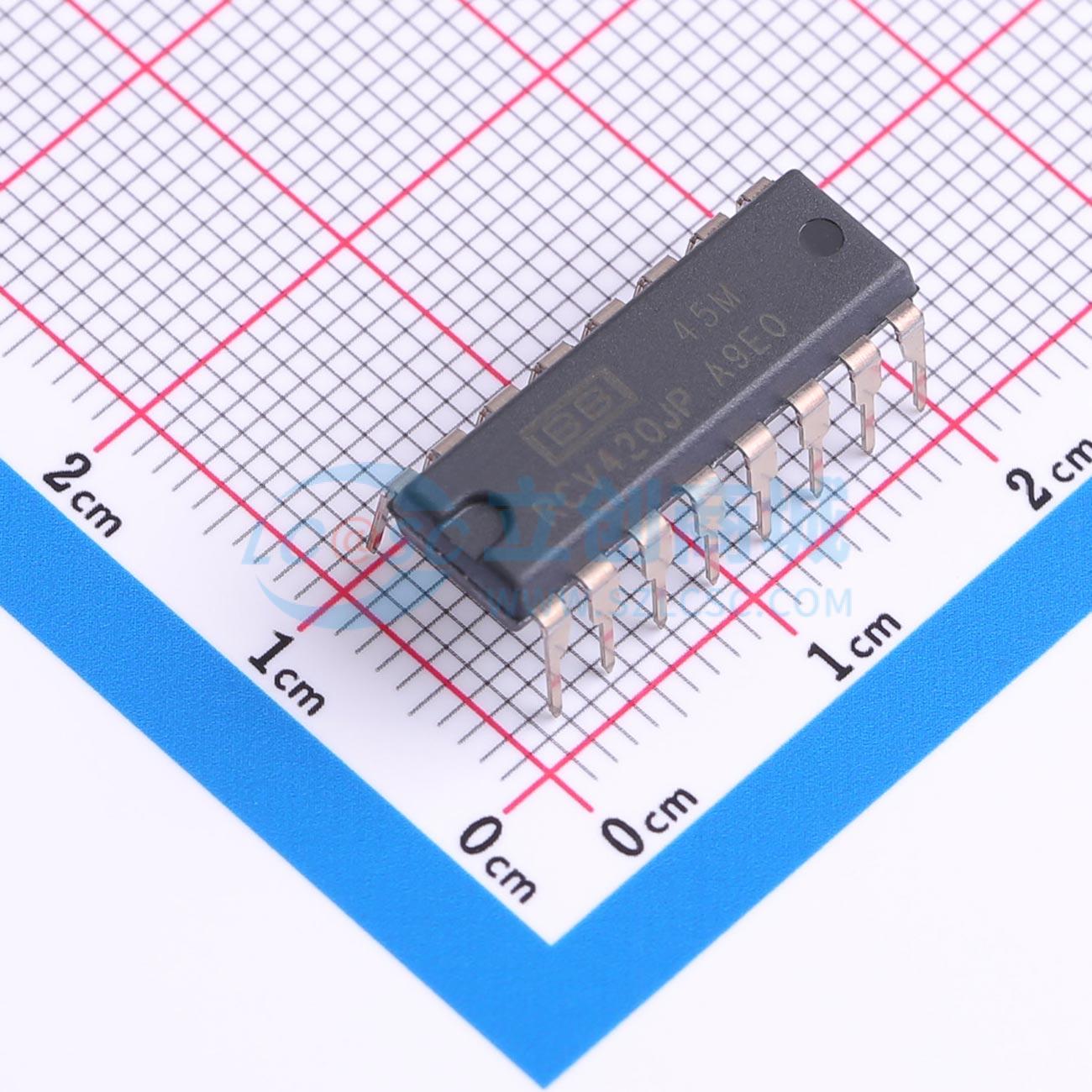

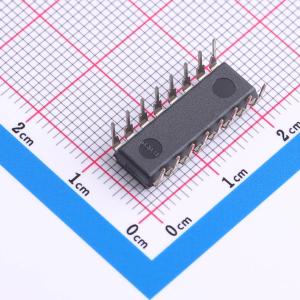

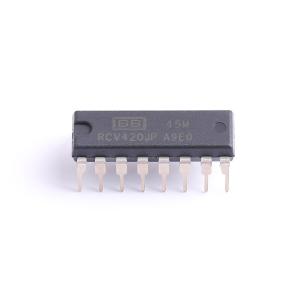

RCV420JP
精密4mA至20mA电流环路接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RCV420 高精度 4mA 至 20mA 电流华路接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- RCV420JP
- 商品编号
- C1346174
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 工作电压 | -5V~18V | |
| 系列 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -25℃~+85℃ | |
| 静态电流(Iq) | 4mA | |
| 功能特性 | 电平转换 |
商品概述
RCV420是一款精密电流环接收器，设计用于将4mA~20mA输入信号转换为0V~5V输出信号，属于单片电路，电路由高级运算放大器、片上精密电阻网络和精密10V基准组成，满量程时仅引入1.5V压降，适用于带有额外仪表负载的回路或发射机合规电压有限的场景。10V基准可输出精确的10V电压，典型漂移为5ppm/℃。该器件完全自包含，功能通用性强，无需调整增益、偏移或共模抑制。
商品特性
- 可实现4mA~20mA到0V~5V的完整转换
- 内置检测电阻
- 内置精密10V基准
- 内置电平偏移功能
- 共模输入范围为±40V
- 整体转换精度为0.1%
- 抗噪声能力强，共模抑制比为86dB
- 满量程压降仅1.5V
- 10V基准典型漂移为5ppm/℃
- 完全自包含，无需调整增益、偏移或共模抑制
应用领域
- 过程控制
- 工业控制
- 工厂自动化
- 数据采集
- SCADA
- RTUs
- ESD
- 机器监控
