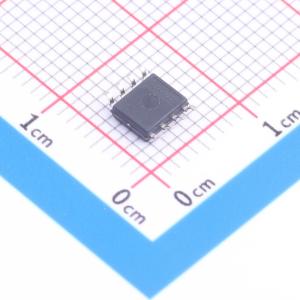

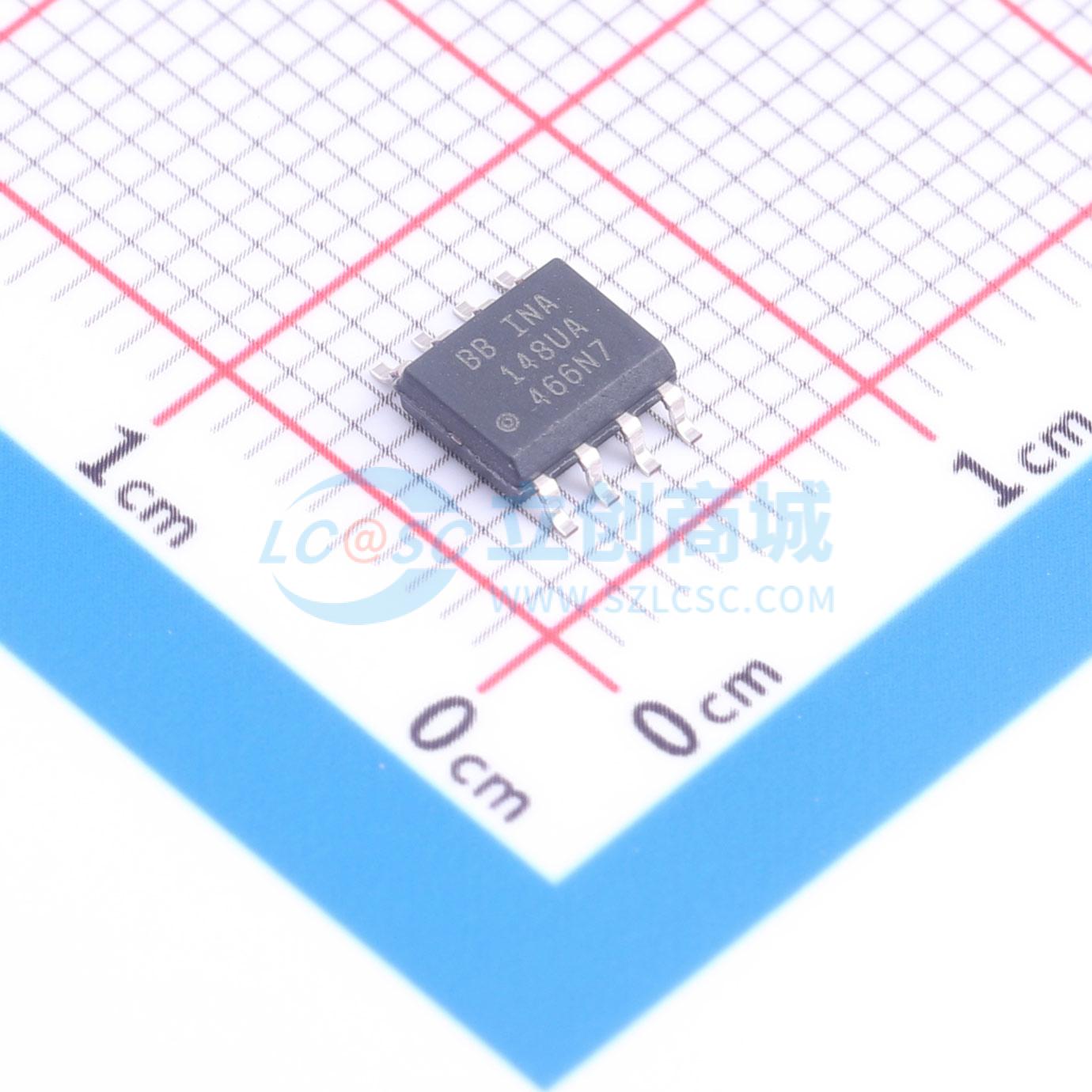

INA148UA
高精度、低功耗、单位增益差分放大器，具有高共模输入电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA148 +-200V 共模电压差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA148UA
- 商品编号
- C1346190
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 1V/us | |
| 噪声密度(eN) | 880nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 静态电流(Iq) | 260uA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 单端 | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 23us；25us；15us；21us | |
| 功能特性 | 容性负载驱动；集成精密电阻网络 |
商品概述
INA148是一款精密、低功耗、单位增益差分放大器，具有较宽的共模输入电压范围。它由一个单片精密双极运算放大器和一个薄膜电阻网络组成。 片上电阻经过激光微调，可实现精确的1V/V差分增益和高共模抑制比。电阻网络出色的温度跟踪特性可在不同温度下保持高增益精度和共模抑制比。INA148可采用单电源或双电源供电。 INA148采用小型SO-8表面贴装封装，工作温度范围为-40℃至+85℃的扩展工业温度范围。
商品特性
- 高共模电压：Vs = +5V时为+75V；Vs = ±15V时为±200V
- 固定差分增益 = 1V/V
- 低静态电流：260μA
- 宽电源电压范围：单电源：2.7V至36V；双电源：±1.35V至±18V
- 低增益误差：最大0.075%
- 低非线性度：最大0.002%
- 高共模抑制比：86dB
- SO-8封装
应用领域
- 电流分流测量
- 差分传感器放大器
- 线路接收器
- 电池供电系统
- 汽车仪表
- 堆叠电池监测器
