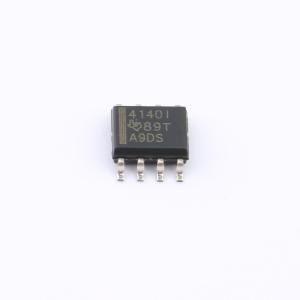

THS4140ID
高速全差分输入输出放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4140 具有关断功能的 160MHz 全差分输入/输出高压摆率放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4140ID
- 商品编号
- C1347160
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 84dB | |
| 输入偏置电流(Ib) | 5.1uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 205MHz | |
| 压摆率(SR) | 450V/us | |
| 噪声密度(eN) | 6.5nV/√Hz@10kHz | |
| 轨到轨 | - | |
| 输出电流 | 85mA；60mA；45mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 输入失调电流(Ios) | 1uA | |
| 静态电流(Iq) | 13.2mA；15mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源电压 | 5V~30V | |
| 双电源电压(Vee~Vcc) | 2.5V~15V；-15V~-2.5V | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 稳定时间 | 96ns；304ns | |
| 功能特性 | 内置补偿；使能/关断功能；内置信号滤波；单端转差分转换；集成ADC驱动器 |
商品概述
THS414x 是采用先进的 BiComI 互补双极工艺制造的全差分输入/差分输出器件系列中的一员。 THS414x 拥有从输入到输出的真正全差分信号路径。这种设计可实现出色的共模噪声抑制，并改善总谐波失真。
商品特性
- 高性能
- 160 MHz -3 dB 带宽（VCC = ±15 V）
- 450 V/μs 压摆率
- 1 MHz 时三次谐波失真为 -79 dB
- 6.5 nV/√Hz 输入参考噪声
- 差分输入/差分输出
- 平衡输出可抑制共模噪声
- 差分输出可降低二次谐波失真
- 宽电源电压范围
- VCC 为 5 V 单电源至 ±15 V 双电源
- 关断模式下 ICC(SD) = 880 μA（THS4140）
应用领域
- 单端转差分转换
- 差分 ADC 驱动器
- 差分抗混叠
- 差分发射机和接收机输出电平转换器
