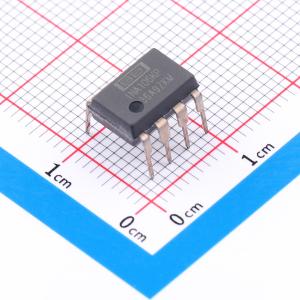

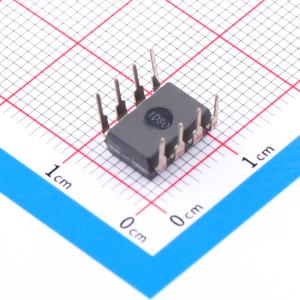

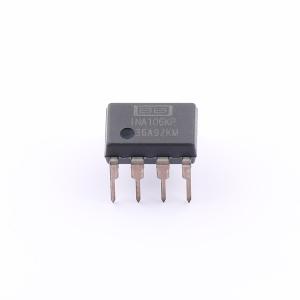

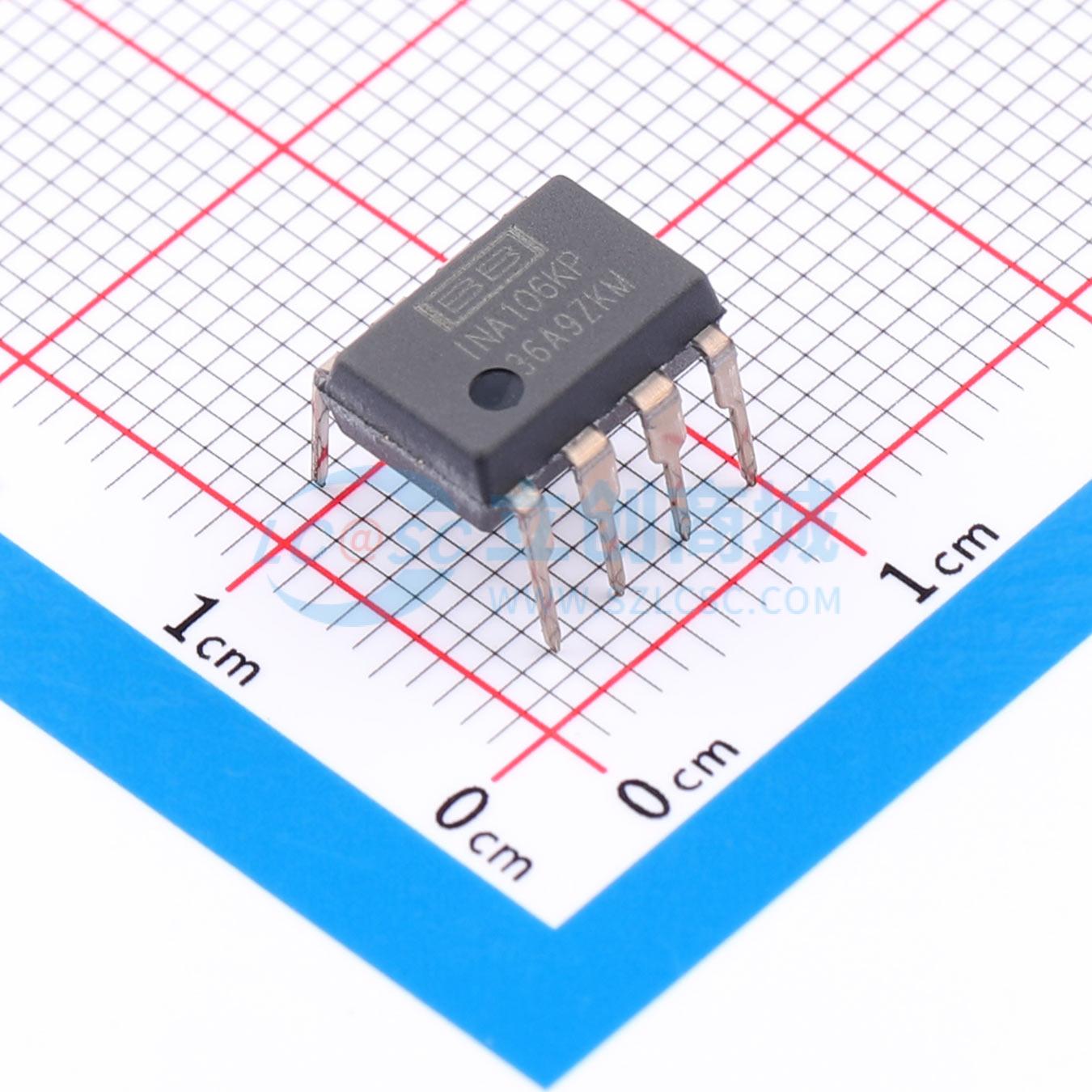

INA106KP
INA106KP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA106 精确固定增益差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA106KP
- 商品编号
- C1347011
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | 5MHz | |
| 压摆率(SR) | 3V/us | |
| 最大电源宽度(Vdd-Vss) | 36V |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 30nV/√Hz@10kHz | |
| 输出电流 | 40mA | |
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | 5V~18V；-18V~-5V | |
| 稳定时间 | 5us |
商品概述
INA106是一款增益为10的单片差分放大器，由一个精密运算放大器和片上金属膜电阻组成。这些电阻经过激光微调，以实现精确的增益和高共模抑制比。电阻出色的温度系数（TCR）跟踪特性可确保在不同温度下保持增益精度和共模抑制比。 差分放大器是许多常用电路的基础。INA106无需使用昂贵的电阻网络即可实现这种精密电路功能。INA106提供8引脚塑料双列直插式封装（DIP）和SO-8表面贴装封装。
商品特性
- 精确增益：最大±0.025%
- 高共模抑制比：最小86dB
- 非线性度：最大0.001%
- 易于使用
- 塑料8引脚DIP、SO-8 SOIC封装
应用领域
- 增益为10的差分放大器
- 增益为+10的放大器
- 增益为 - 10的放大器
- 增益为+11的放大器
- 仪表放大器
