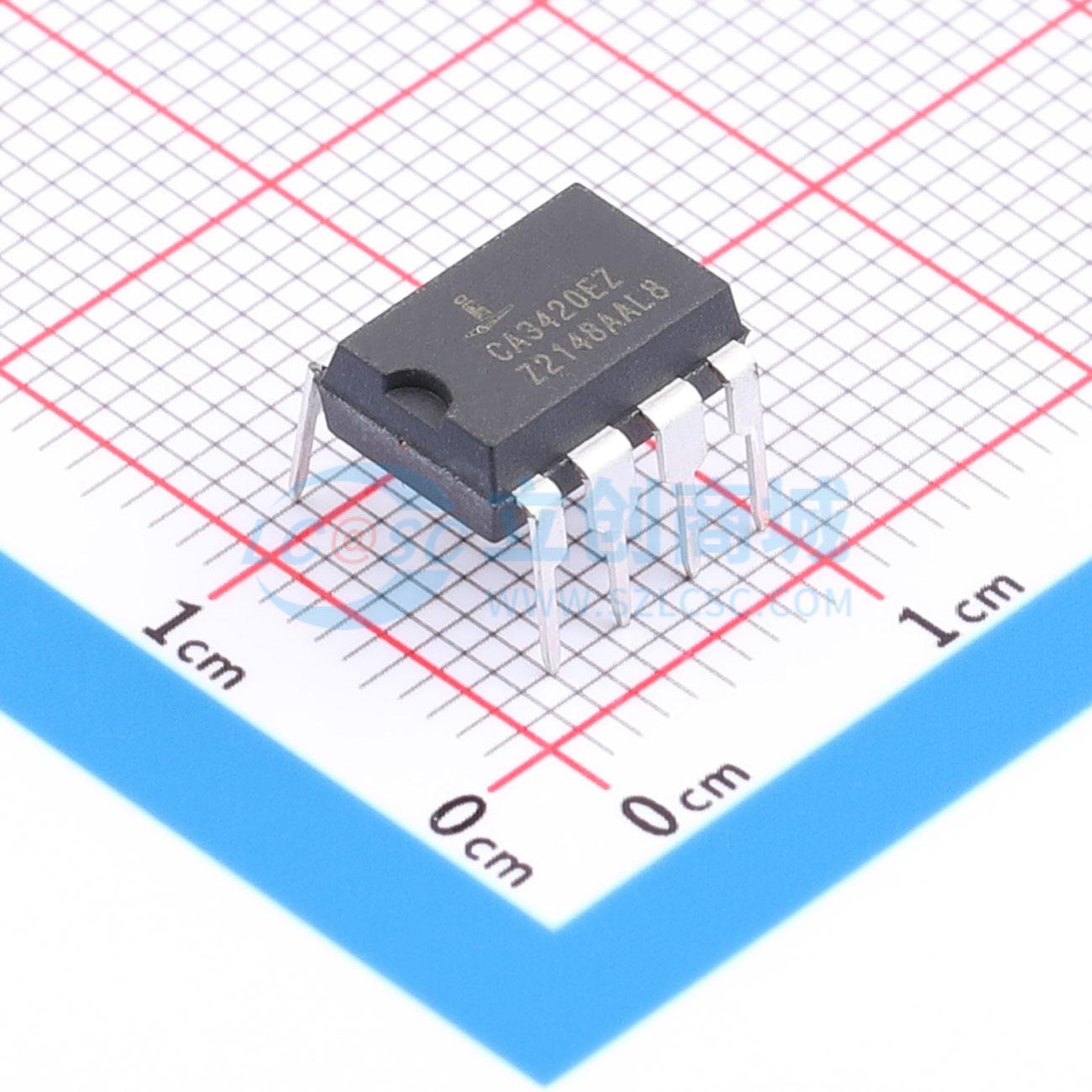

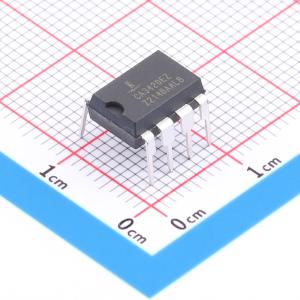

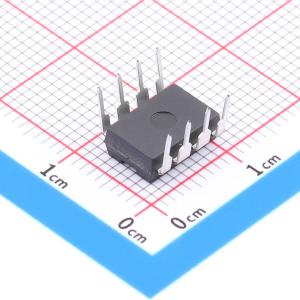

CA3420EZ
0.5MHz、低电源电压、低输入电流BiMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CA3420是一款集成电路运算放大器，它在单个单片芯片上集成了PMOS晶体管和双极晶体管。CA3420 BiMOS运算放大器的输入电路采用了栅极保护的PMOS晶体管，可提供极高的输入阻抗和极低的输入电流（小于1pA）。内部自举网络采用了独特的保护带技术，可降低温度每升高10°C时泄漏电流加倍的影响
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- CA3420EZ
- 商品编号
- C1347034
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 20V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.01pA | |
| 噪声密度(eN) | 38nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 2.6mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2V~20V |
| 放大器类型 | 通用 |
| 电流-供电 | 450?A |
| 电流-输出/通道 | 2.6mA |
| 压摆率 | 0.5V/?s |
| 电流-输入偏置 | .05pA |
| 电压-输入补偿 | 5mV |
| 输出类型 | 满摆幅 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 125°C |
| 电压-供电，单/双?(±) | 2V ~ 20V，±1V ~ 10V |
| 供应商器件封装 | 8-PDIP |
| 电路数 | 1 |
| 增益带宽积 | 500kHz |
