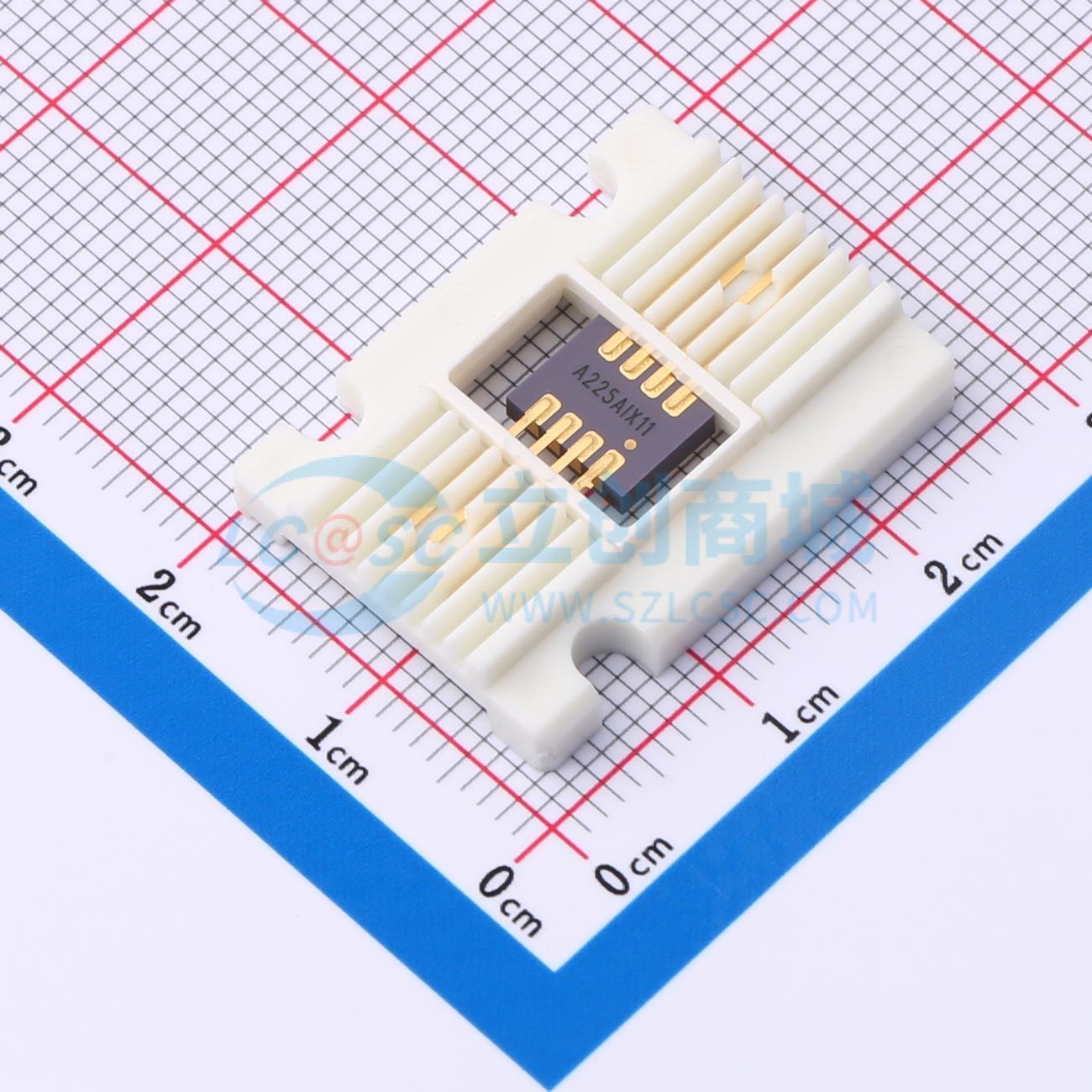

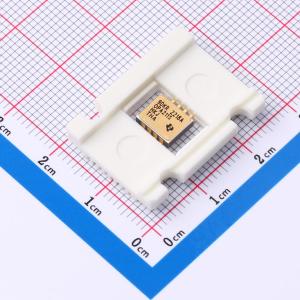

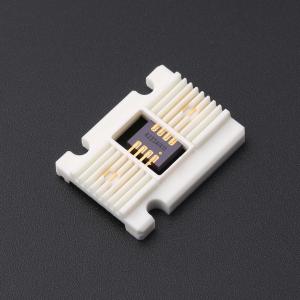

温馨提醒：图片仅供参考，商品以实物为准
OPA211SHKJ
OPA211SHKJ
- 描述
- OPA211-HT 高温 1.1nV/rtHz 噪声、低功耗精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA211SHKJ
- 商品编号
- C1346217
- 商品封装
- CFP-8
- 包装方式
- 管装
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 80MHz | |
| 输入失调电压(Vos) | 240uV | |
| 输入失调电压温漂(Vos TC) | 350nV/℃ | |
| 压摆率(SR) | 27V/us | |
| 输入偏置电流(Ib) | 60nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 150nA | |
| 噪声密度(eN) | 1.1nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.6mA | |
| 输出电流 | 30mA | |
| 工作温度 | -55℃~+210℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPA211系列精密运算放大器仅需3.6 mA的电源电流，即可实现低至1.1 nV/√Hz的噪声密度。该系列还具备轨到轨输出摆幅，可最大化动态范围。 OPA211系列极低的电压和电流噪声、高速性能以及宽输出摆幅，使其成为锁相环（PLL）应用中环路滤波器放大器的理想选择。 在精密数据采集应用中，OPA211系列运算放大器在10 V输出摆幅下，达到16位精度的建立时间仅为700 ns。这种交流性能，加上仅240 μV的失调电压和0.35 μV/°C的温度漂移，使OPA211非常适合驱动高精度16位模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）的输出。 OPA211系列的工作电源范围广泛，双电源为±2.25 V至±18 V，单电源为4.5 V至36 V。 该系列运算放大器的工作温度范围为TA = -55°C至210°C。
商品特性
- 低电压噪声：1 kHz时为1.1 nV/√Hz
- 输入电压噪声：80 nVPP（0.1 Hz至10 Hz）
- 总谐波失真加噪声（THD+N）：-136 dB（G = 1，f = 1 kHz）
- 失调电压：240 μV（最大值）
- 失调电压漂移：0.35 μV/°C（典型值）
- 低电源电流：6 mA/通道（典型值）
- 单位增益稳定
- 增益带宽积：80 MHz（G = 100），45 MHz（G = 1）
- 压摆率：27 V/μs
- 16位建立时间：700 ns
- 宽电源范围：±2.25 V至±18 V，4.5 V至36 V
- 轨到轨输出
- 输出电流：30 mA
应用领域
- 井下钻探高温环境
