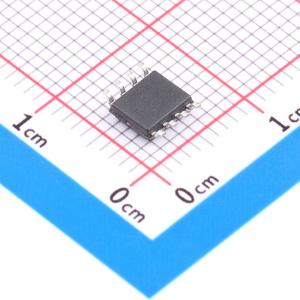

温馨提醒：图片仅供参考，商品以实物为准
HA9P5002-5Z
HA9P5002 5Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HA - 5002 是一款单片、宽带、高转换速率、高输出电流的缓冲放大器。利用英特矽尔（Intersil）双极隔离（D.I.）技术的优势，HA - 5002 电流缓冲器可实现 1300V/μs 的转换速率和 110MHz 的带宽。3Ω 的输出阻抗增强了其 ±200mA 的输出电流能力
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- HA9P5002-5Z
- 商品编号
- C1346238
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 输入偏置电流(Ib) | 7uA | |
| 输入失调电压(Vos) | 20mV | |
| 增益带宽积(GBP) | 110MHz | |
| 压摆率(SR) | 1300V/us | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 输出电流 | 220mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 静态电流(Iq) | 8.3mA | |
| 工作温度 | 0℃~+75℃ | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 电源纹波抑制比(PSRR) | 64dB | |
| 稳定时间 | 50ns |
商品概述
HA-5002是一款单片、宽带、高转换速率、高输出电流的缓冲放大器。 利用Intersil双极隔离（D.I.）技术的优势，HA-5002电流缓冲器可实现1300V/μs的转换速率和110MHz的带宽。3Ω的输出阻抗增强了±200mA的输出电流能力。 单片式HA-5002将取代混合式LH0002，并相应提高性能。这些特性涵盖了从3000kΩ的输入阻抗到更大的输出电压摆幅。单片设计技术使得能够开发出一种增益误差小一个数量级以上的更精确的缓冲器。 HA-5002将为许多现有的混合式产品用户提供更高的可靠性，同时提高整体电路性能。
商品特性
- 电压增益：0.995
- 高输入阻抗：3000kΩ
- 低输出阻抗：3Ω
- 极高转换速率：1300V/μs
- 极宽带宽：110MHz
- 高输出电流：±200mA
- 脉冲输出电流：400mA
- 单片结构
- 提供无铅产品（符合RoHS标准）
应用领域
- 线路驱动器
- 数据采集
- 110MHz缓冲器
- 雷达电缆驱动器
- 高功率电流放大器
- 高功率电流源
- 采样保持电路
- 视频产品
