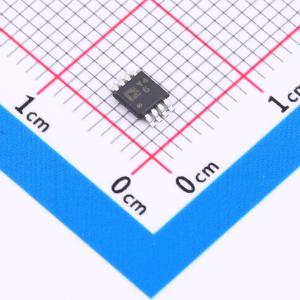

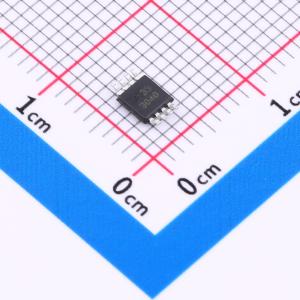

温馨提醒：图片仅供参考，商品以实物为准
AD8476ARMZ
低功耗全差分精密放大器和ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、单位增益全差分放大器和ADC驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8476ARMZ
- 商品编号
- C1346246
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 6MHz | |
| 压摆率(SR) | 10V/us | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 噪声密度(eN) | 39nV/√Hz@10kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 35mA | |
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 静态电流(Iq) | 330uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 3V~18V | |
| 双电源(Vee ~ Vcc) | -9V~-1.5V；1.5V~9V | |
| 电源纹波抑制比(PSRR) | 90dB | |
| 稳定时间 | 1us |
商品概述
一款超低功耗、全差分精密放大器，集成了用于单位增益的增益电阻。作为单端转差分或差分转差分放大器，它是驱动低功耗、高性能 ADC 的理想选择。它提供 1 的精密增益、共模电平转换、低温漂和轨到轨输出，以实现最大动态范围。 在采用双 5 V 电源供电时，它还能对高达 ±23 V 的大工业输入电压提供过压保护。采用单 5 V 电源供电时，功耗仅为 1.5 mW。 它与 SAR、Σ - Δ 和流水线型转换器配合良好。该器件的高电流输出级使其能够以最小误差驱动许多 ADC 的开关电容前端电路。 与市场上的许多差分驱动器不同，它是一款高精度放大器。最大输出失调为 200 μV，噪声为 39 nV/√Hz，在 10 kHz 时总谐波失真加噪声（THD + N）为 -102 dB，它与低功耗、高精度转换器搭配良好。 考虑到其低功耗和高精度，增强压摆率版本具有出色的速度，在 250 kSPS 采集时间下可达到 16 位精度。 它提供节省空间的 16 引脚、3 mmx3 mm LFCSP 和 8 引脚 MSOP 封装。在 -40℃ 至 +125℃ 的温度范围内进行了全面规格测试。
商品特性
- 超低功耗，电源电流 330 μA
- 极低谐波失真，10 kHz 时 HD2 为 -126，10 kHz 时 HD3 为 -128
- 全差分或单端输入/输出
- 差分输出设计用于驱动精密 ADC，可驱动开关电容和 Σ - Δ ADC
- 轨到轨输出
- VOCM 引脚可调节输出共模
- 强大的过压保护，超过电源电压达 18 V
- 高性能，适用于驱动高达 250 kSPS 的 16 位转换器
- 输出噪声 39 nV/√Hz
- 最大增益漂移 1 ppm/℃
- 最大输出失调 200 μV
- 压摆率 10 V/μs
- 带宽 6 MHz
- 单电源：3 V 至 18 V
- 双电源：±1.5 V 至 ±9 V
应用领域
- ADC 驱动器
- 差分仪表放大器构建模块
- 单端转差分转换器
- 电池供电仪器
