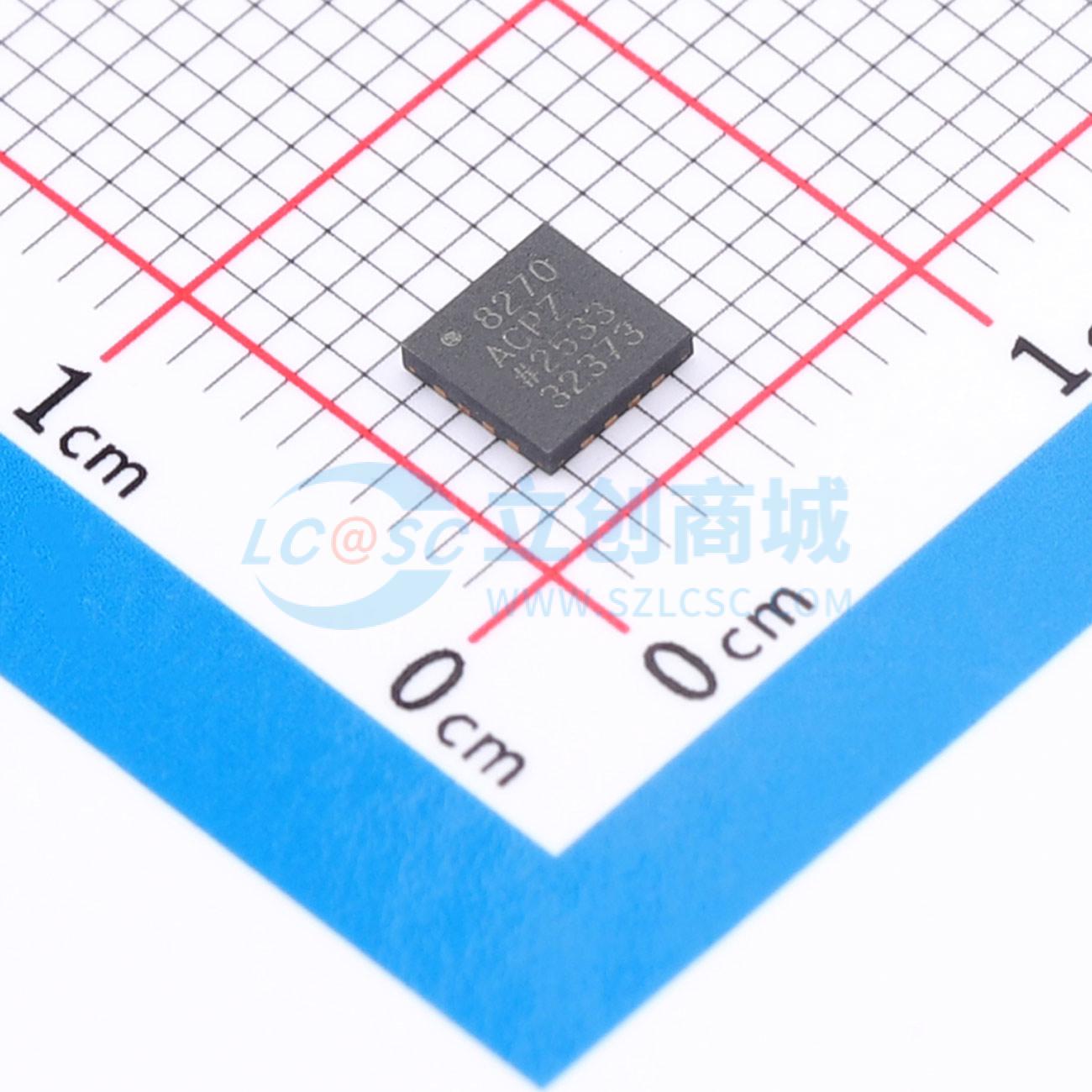

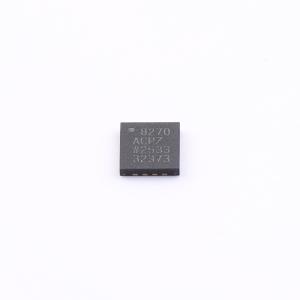

AD8270ACPZ-WP
精密、双通道差动放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8270ACPZ-WP
- 商品编号
- C1346619
- 商品封装
- LFCSP-16-VQ(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 92dB | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电压(Vos) | 1.5mV | |
| 压摆率(SR) | 30V/us |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1000uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD8270是一款低失真、双通道放大器，内置增益设置电阻。无需外部元件，它可配置为增益为0.5、1或2的高性能差分放大器。它还能以40多种单端配置进行配置，增益范围为 -2至 +3。 AD8270是首款采用小型4 mm×4 mm LFCSP封装的双差分放大器。它所需的电路板面积与典型的单差分放大器相同。更小的封装使通道密度提高了2倍，且每个通道的成本更低，同时不影响性能。 AD8270可在单电源和双电源下工作，每个放大器的最大电源电流仅为2.5 mA。它的工作温度范围为 -40℃至 +85℃的工业温度范围，并且完全符合RoHS标准。
商品特性
- 无需外部电阻 差分放大器：增益为0.5、1或2 单端放大器：40多种不同增益
- 在电源中点设置参考电压
- 出色的交流规格 15 MHz带宽 30 V/μs压摆率
- 高精度直流性能 最大增益误差0.08% 最大增益漂移10 ppm/℃ 最小共模抑制比80 dB（G = 2）
- 小型4 mm×4 mm LFCSP封装内集成两个通道
- 电源电流：每通道2.5 mA
- 电源范围：±2.5 V至 ±18 V
应用领域
- 仪表放大器构建模块
- 电平转换器
- 自动测试设备
- 高性能音频
- 正弦/余弦编码器
