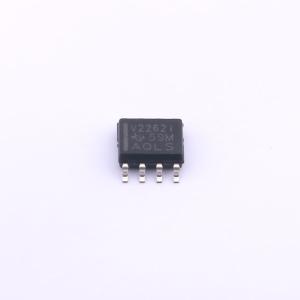

TLV2262ID
TLV2262ID
SMT扩展库PCB免费打样
- 描述
- TLV2262 双路轨至轨低压低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2262ID
- 商品编号
- C1346623
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 8V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 670kHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 550V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~8V |
商品概述
TLV2262和TLV2264分别为双路和四路低压运算放大器。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLV226x系列在微功耗的TLV225x和交流性能出色的TLC227x之间取得了平衡。它的电源电流较低，适用于电池供电应用，同时也具备满足相关应用需求的交流性能。该系列在3V和5V电压下进行了全面特性表征，并针对低压应用进行了优化。与前代CMOS放大器相比，其噪声性能有了显著改善。
TLV226x具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗水平与3V工作电压相结合，这些器件在手持式监测和遥感应用中表现出色。此外，单电源或双电源下的轨到轨输出特性，使该系列成为与模数转换器（ADC）接口时的理想选择。对于精密应用，可选用TLV226xA系列，其最大输入失调电压为950μV。
在标准设计中，TLV2262/4也是TLV2332/4的理想升级产品。它们提供了更大的输出动态范围、更低的噪声电压和更低的输入失调电压。这些增强的特性使其能够应用于更广泛的领域。对于需要更高输出驱动能力和更宽输入电压范围的应用，请参考TLV2432和TLV2442器件。如果您的设计需要单路运算放大器，请参考TLV2211/21/31系列。这些器件是采用SOT - 23封装的单轨到轨运算放大器。其小巧的尺寸和低功耗特性使其成为高密度、电池供电设备的理想选择。
商品特性
- 输出摆幅涵盖两个电源轨
- 低噪声……在f = 1 kHz时典型值为12 nV/√Hz
- 低输入偏置电流……典型值为1 pA
- 针对单电源和双电源工作均进行了全面规格定义
- 低功耗……最大500 μA
- 共模输入电压范围包含负电源轨
- 低输入失调电压 在TA = 25°C时最大950 μV（TLV226xA）
- 宽电源电压范围 2.7 V至8 V
- 包含宏模型
应用领域
- 高阻抗源小信号调理
- 手持式监测
- 遥感
- 与模数转换器（ADC）接口
- 精密应用
- 标准设计升级
- 高密度、电池供电设备
