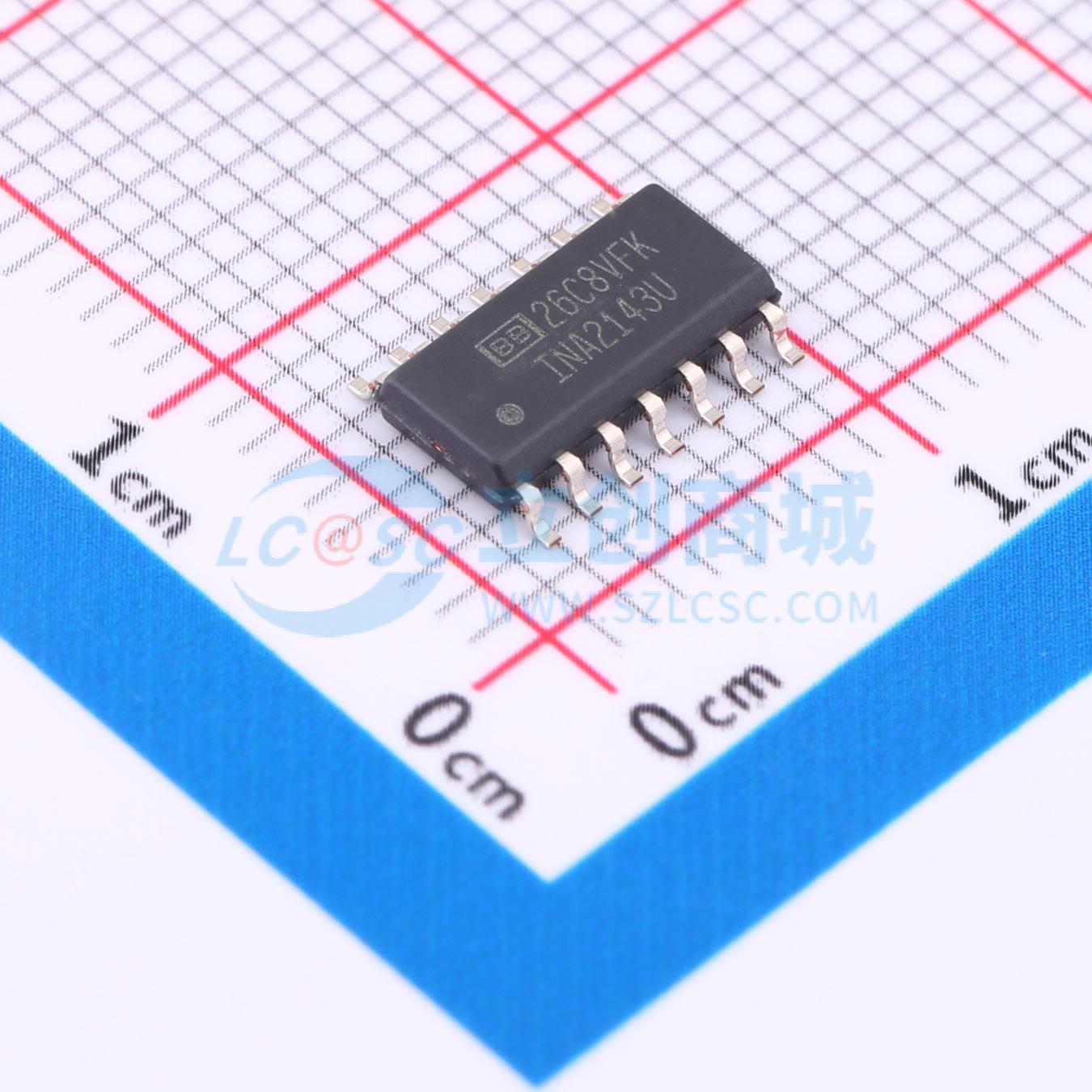

温馨提醒：图片仅供参考，商品以实物为准

INA2143U

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA2143 双通道、高速 (5V/μs)、250μV 失调电压、g= 10 或 g= 0.1 精密差分放大器
品牌名称: TI(德州仪器)
商品型号: INA2143U
商品编号: C1346558
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.503333克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	86dB
	输入失调电压(Vos)	100uV
	增益带宽积(GBP)	1MHz
	压摆率(SR)	5V/us
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	45nV/√Hz@10Hz

商品概述

INA143和INA2143是高转换速率、增益为10V/V或0.1V/V的差分放大器，由一个精密运算放大器和一个精密电阻网络组成。片上电阻经过激光微调，以实现精确的增益和高共模抑制比。电阻出色的TCR跟踪特性可在不同温度下保持增益精度和共模抑制比。它们的工作电源范围很宽，为±2.25V至±18V（单电源+4.5V至+36V），输入共模电压范围超出正、负电源轨。

商品特性

专为低成本设计，G = 10V/V或G = 0.1V/V
单通道、双通道版本
低失调电压：最大±250μV，最大±3μV/℃
低增益误差：0.01%
高转换速率：5V/μs
快速建立时间：达到0.01%精度需9μs
低静态电流：950μA
宽电源范围：±2.25V至±18V
SO-8和SO-14封装

应用领域

差分输入放大器构建模块
差分输入/差分输出放大器
增益 = -10的反相放大器
增益 = +10的同相放大器
增益 = +11的同相放大器
同步解调器
电流/差分线路接收器
电压控制电流源
电池供电系统
低成本汽车应用

	属性	参数值
	输出电流	25mA
	输入失调电压温漂(Vos TC)	1uV/℃
	静态电流(Iq)	950uA
	工作温度	-40℃~+85℃
	单电源	36V
	双电源(Vee ~ Vcc)	-18V~18V
	稳定时间	9us
