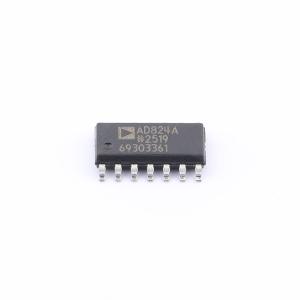

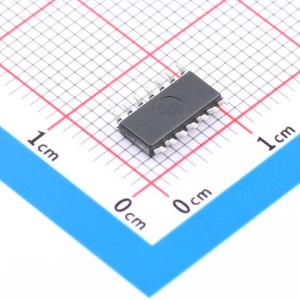

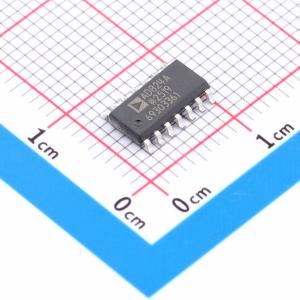

温馨提醒：图片仅供参考，商品以实物为准
AD824ARZ-14
单电源、轨到轨、低功耗、FET输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD824是一款四通道、FET输入、单电源放大器，具有轨到轨输出。FET输入与轨到轨输出的结合使得AD824在低电压应用中非常有用，尤其是在需要低输入电流的情况下。AD824保证可在3V单电源至±15V双电源范围内工作。在3V下的AD824AR-3V参数性能得到了全面保证。采用Analog Devices, Inc.的互补双极工艺制造，AD824具有独特的输入级，允许输入电压安全地超出负电源并达到正电源而不会出现相位反转或锁定。输出电压摆动至供电电压的15mV以内。可以处理高达350pF的容性负载而不会振荡。FET输入与激光微调相结合，提供了具有极低偏置电流且保证偏移低于1mV的输入。这使得即使在高源阻抗下也能实现高精度设计。精度与低噪声相结合，使AD824非常适合用于电池供电的医疗设备。AD824的应用包括便携式医疗设备、光电二极管前置放大器和高阻抗传感器放大器。输出能够摆动到轨到轨的能力使设计人员能够在单电源系统中构建多级滤波器，并保持高信噪比。AD824的工作温度范围为扩展工业级（-40°C至+85°C），并提供窄14引脚SOIC封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD824ARZ-14
- 商品编号
- C1346185
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 2MHz | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电压(Vos) | 1mV | |
| 共模抑制比(CMRR) | 80dB | |
| 压摆率(SR) | 2V/us | |
| 静态电流(Iq) | 500uA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输出电流 | 12mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee ~ Vcc) | -15V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2pA |
商品概述
AD824是一款四通道、FET输入、单电源放大器，具有轨到轨输出特性。FET输入与轨到轨输出的结合，使AD824在各种低电压应用中非常实用，其中低输入电流是首要考虑因素。 AD824保证能在3V单电源至±15V双电源下工作。AD824AR - 3V在3V时的参数性能得到充分保证。 AD824采用互补双极工艺制造，其独特的输入级允许输入电压安全地超出负电源并达到正电源，而不会出现任何相位反转或闭锁现象。输出电压摆幅可接近电源电压15mV以内。能够处理高达350pF的容性负载而不产生振荡。 FET输入与激光微调相结合，提供了极低偏置电流的输入，保证失调电压低于1mV。即使在高源阻抗的情况下，也能实现高精度设计。高精度与低噪声相结合，使AD824非常适合用于电池供电的医疗设备。 输出的轨到轨摆幅能力使设计人员能够在单电源系统中构建多级滤波器，并保持高信噪比。 AD824的工作温度范围为扩展工业级（-40℃至+85℃），采用窄体14引脚SOIC封装。
商品特性
- 单电源工作：3V至30V
- 极低输入偏置电流：2pA
- 宽输入电压范围
- 轨到轨输出摆幅
- 每个放大器的低电源电流：500µA
- 宽带宽：2MHz
- 压摆率：2V/µs
- 无相位反转
应用领域
- 光电二极管前置放大器
- 电池供电仪器
- 电源控制与保护
- 医疗仪器
- 远程传感器
- 低电压应变计放大器
- DAC输出放大器
