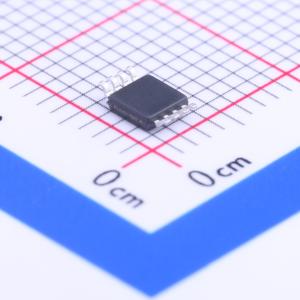

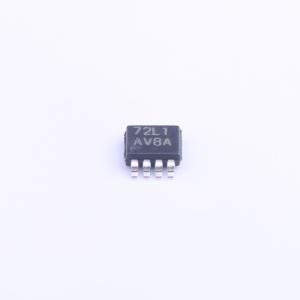

温馨提醒：图片仅供参考，商品以实物为准

LMP8480MME-T/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMP8480 4V 至 76V 电流检测放大器
品牌名称: TI(德州仪器)
商品型号: LMP8480MME-T/NOPB
商品编号: C131957
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

高侧电流感测，车辆电流测量，电信，电机控制，激光或发光二极管(LED) 驱动器，电源管理，太阳能面板监控。LMP8480 和LMP8481 是精密的高侧电流感测放大器，可将作用于电流感测电阻两端较小的差分电压放大为高输入共模电压。此类放大器设计用于双向(LMP8481) 或单向(LMP8480) 电流应用，可接收共模电压范围为4V 至76V 且带宽为270kHz 的输入信号。由于LMP848x 的工作电源电压范围与输入共模电压范围发生重叠，因此该器件可由同一电压（处于被监控状态）进行供电。其优势是无需对电流受到监控的负载点施加中间电源电压，从而减少组件数并节省电路板空间。LMP848x 系列器件的固定增益包括20、60 和100，适用于温度精度要求较高的应用。低输入偏移电压允许在不增大系统误差的前提下使用较小的感测电阻。凭借 -40°C 至 125°C 的宽运行温度范围，LMP848x 成为汽车、电信、工业和消费类应用的理想选择。LMP8480 和LMP8481 是MAX4080 和MAX4081 的引脚到引脚替代产品，可提升偏移电压、扩大基准调节范围并提高输出驱动能力。LMP8480 和LMP8481 采用8 引脚VSSOP 封装。

商品特性

双向或单向感测
共模电压范围为4.0V 至76V
电源电压范围为4.5V 至76V
固定增益包括20V/V、60V/V 和100V/V
增益精度为 ±0.1%
偏移为 ±80μV
带宽为270kHz（–3dB 时）
静态电流 <100μA
缓冲后的高电流输出 >5mA
输入偏置电流为 7μA
电源抑制比(PSRR) (DC) 为122dB
共模抑制比(CMRR) (DC) 为124dB
温度范围： -40°C 至 125°C
8 引脚超薄小外形尺寸(VSSOP) 封装

应用领域

高侧电流感测
车辆电流测量
电信
电机控制
激光或发光二极管(LED) 驱动器
电源管理
太阳能面板监控

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	4V~76V
	增益	20V/V
	带宽	270kHz
	输入偏置电流(Ib)	6.3uA
	输入失调电压(Vos)	80uV
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	76V
	单电源	4.5V~76V
	静态电流(Iq)	88uA
	输出电流	5mA
	输入失调电压温漂(Vos TC)	6uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	124dB
