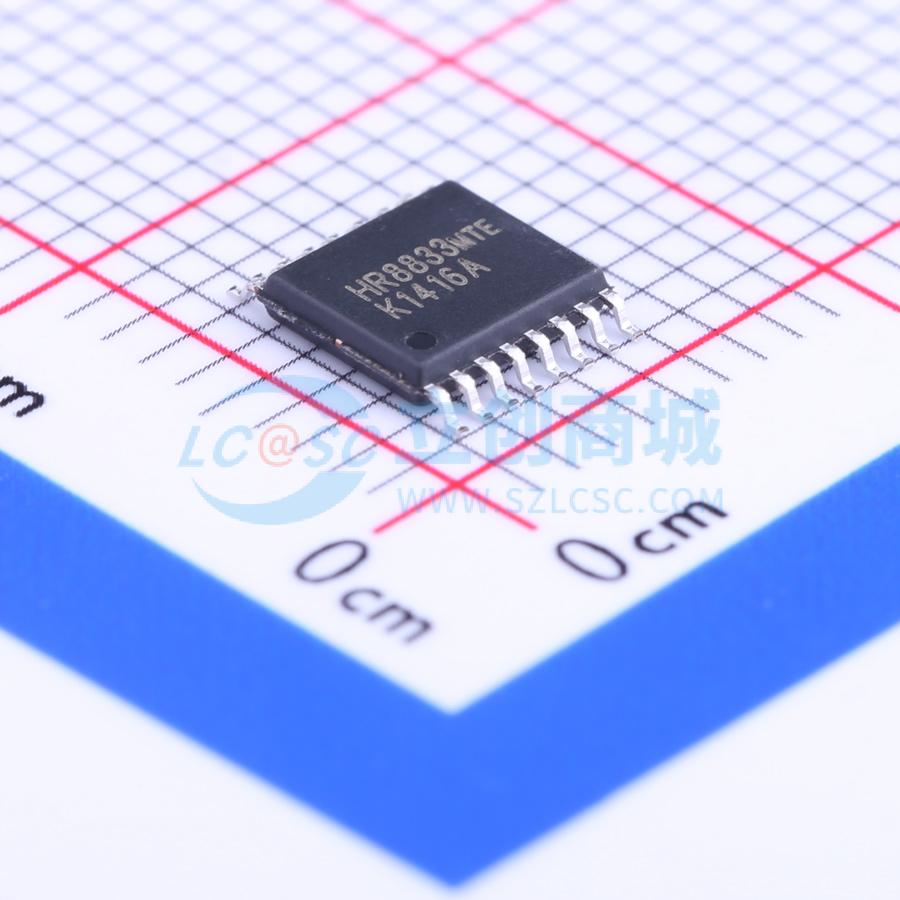

HR8833
HR8833
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 并口双路H全桥电机驱动，1.5A驱动输出
- 品牌名称
- 嘉兴禾润
- 商品型号
- HR8833
- 商品编号
- C130792
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
参数完善中
商品概述
HR8833为玩具、打印机和其它电机一体化应用提供一种双通道电机驱动方案。HR8833有两路H桥驱动，可以驱动两路刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。 每一个桥的功率输出模块由N通道功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。 内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个错误输出管脚。 HR8833提供三种封装，一种是带有裸露焊盘的TSSOP-16封装，另一种是带裸焊盘的QFN16封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀。还有一种封装为SOP16，不带裸露焊盘。
商品特性
- 双通道H桥电流控制电机驱动器
- 驱动两路直流电机或者一个步进电机
- 低RDS(ON)电阻
- 1.5A驱动输出（TSSOP16、QFN16封装）
- 1.4A驱动输出（SOP16封装）
- 输出可以并用，最大提供3A驱动输出
- 宽电压供电，2.7V - 15V
- PWM电流整流/限流
- 过温关断电路
- 短路保护
- 欠压锁定保护
应用领域
- 锂电池供电玩具
- POS打印机
- 安防相机
- 办公自动化设备
- 游戏机
- 机器人
