商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | 3A | |
| 步长细分 | 1；8；2；16；4；32 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 360mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述

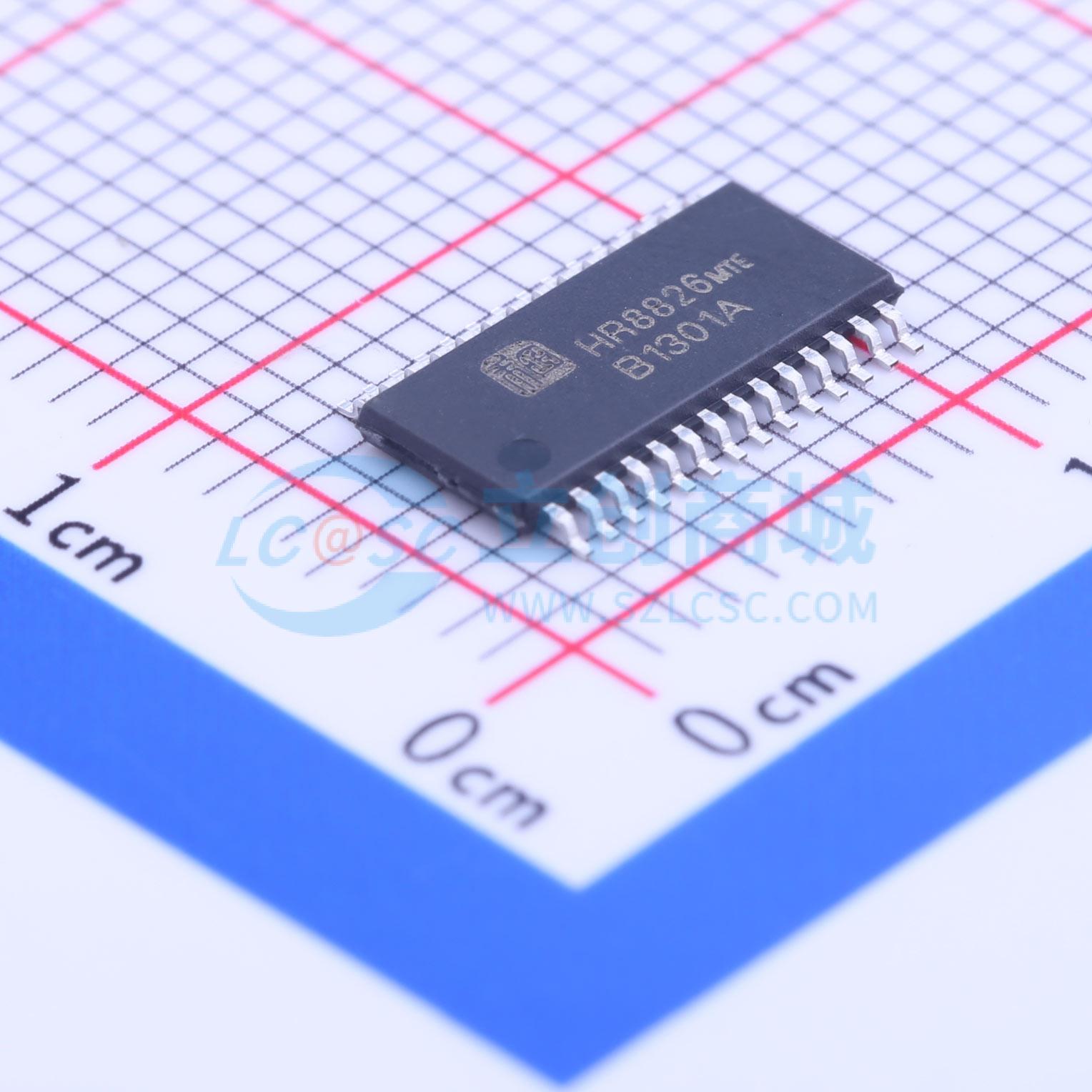

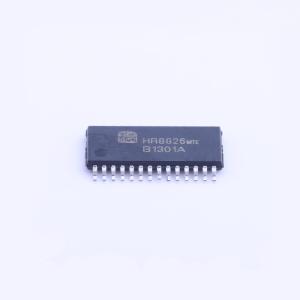

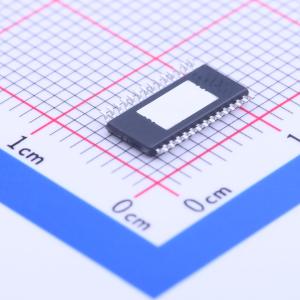

HR8826是一种内置步进表的集成微步进电机驱动器，为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±3A。HR8826的衰减模式可编程。 译码器是HR8826易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。 内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞额过热保护、欠压锁定及过流保护。不需要特别的上电时序。 HR8826提供一种带有裸露焊盘的TSSOP - 28封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀。
商品特性
- 低导通电阻RDS(ON)
- 内置微步进相序表
- 支持混合衰减模式
- 8V - 38V供电，3A输出能力
- 内部欠压锁定
- 过流保护
- 过热关断电路
- 内置3.3V参考电压输出
- 六种步进模式，最高支持32细分
