HR8825

HR8825是一种内置步进表的集成微步进电机驱动器，为打印机、扫描仪和其它自动化设备提供解决方案。其设计为能使双极步进电机以全、半、1/4、1/8、1/16、1/32步进模式工作。步进模式由逻辑输入MODEx选择。输出驱动能力达到38V和±2.5A。HR8825的衰减模式可编程。 译码器是HR8825易于实施的关键。通过STEP简单的输入一个脉冲就可以使电机完成一次步进，省去了相序表，高频控制线及复杂的编程接口。这使其更适于在没有复杂的微处理器或微处理器负担过重的场合。 内部的同步整流控制电路改善了PWM操作时的功耗。内部保护电路包括：带迟滞额过热保护、欠压锁定及过流保护。不需要特别的上电时序。

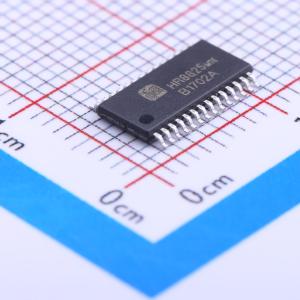

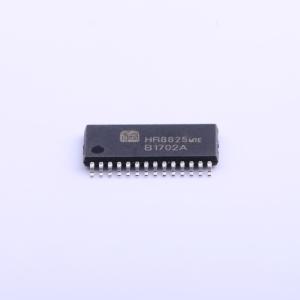

• 提供一种带有裸露焊盘的TSSOP - 28封装，能有效改善散热性能，且是无铅产品，引脚框采用100%无锡电镀
• 低导通电阻RDS(ON)
• 内置微步进相序表
• 支持混合衰减模式
• 8V - 38V供电，2.5A输出能力
• 内部欠压锁定
• 过流保护
• 过热关断电路
• 内置3.3V参考电压输出
• 六种步进模式，最高支持32细分
