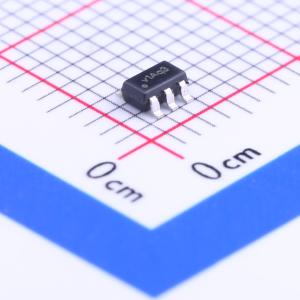

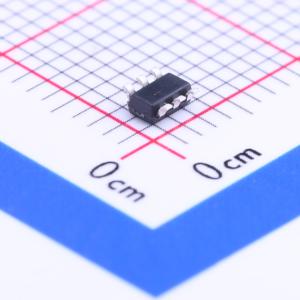

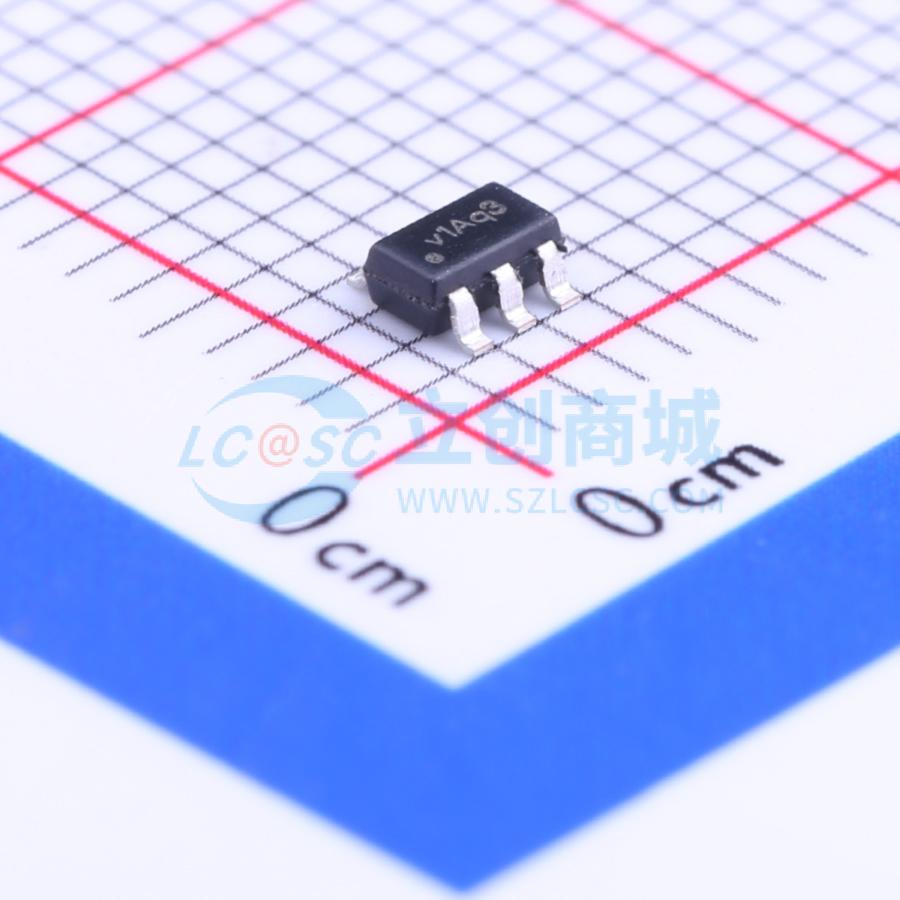

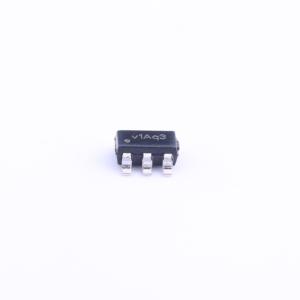

AP2972TCER
停产 高效率2A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2972是一款提供2A负载电流的高效率同步降压转换器,工作于4.5V-16V的输入电压范围,内部集成低导通电阻的主开关管和同步开关管,采用实时PWM结构实现快速瞬态响应。
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP2972TCER
- 商品编号
- C130335
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
AP2972是一款提供2A负载电流的高效率同步降压转换器。工作于很宽的输入电压范围（4.5V - 16V），内部集成非常低导通电阻的主开关管和同步开关管以减少传导损耗。采用实时PWM结构可以在大负载跌落应用中实现快速瞬态响应和轻负载时的高效率。此外，在重负载下的工作频率为700KHz以减小电感和电容的尺寸。
AP2972是一款同步整流，电流模式降压转换器。输入电压从4.5V到16V，输出电压可以低至0.6V并提供2A负载电流。采用电流模式调节输出电压。输出电压由FB所接电阻电压采样后经内部的误差放大器放大输出。转换器采用内部N沟道MOSFET开关管降低输入电压来调节输出电压。
商品特性
- 内部开关管的低导通电阻 (上管/下管): 150/140 mΩ
- 4.5V - 16V输入电压范围
- 2A输出电流
- 即时PWM结构实现快速瞬态响应
- 内部软启动限制浪涌电流
- 2% 0.6V参考电压
- 紧凑封装: SOT - 23 - 6L
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- 调制解调器
- 液晶电视
