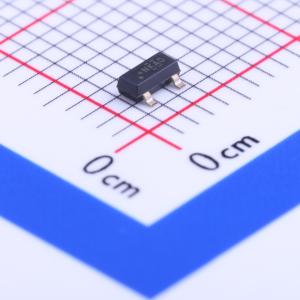

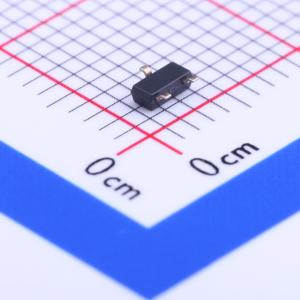

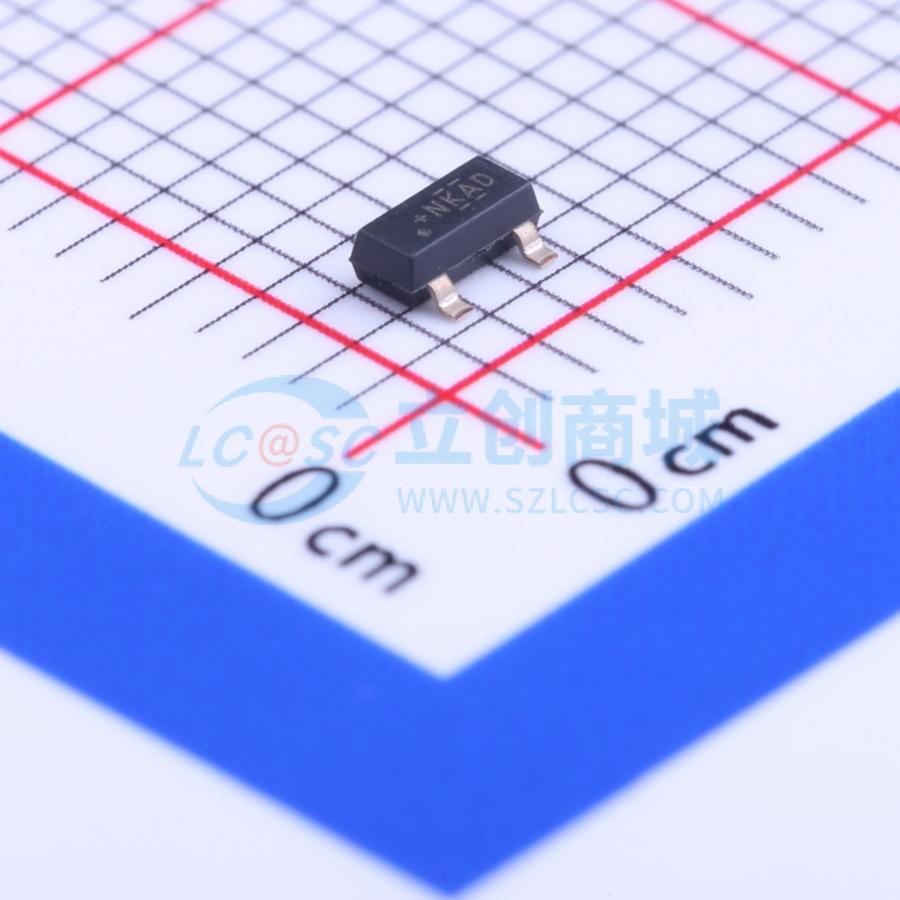

温馨提醒：图片仅供参考，商品以实物为准

DRV5013ADQDBZRQ1

数字锁存霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5013-Q1 汽车类、高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器
品牌名称: TI(德州仪器)
商品型号: DRV5013ADQDBZRQ1
商品编号: C114255
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

DRV5013-Q1器件是一款斩波稳定型霍尔效应传感器，可在温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感应解决方案。磁场通过数字双极锁存输出表示。该集成电路(IC)配有一个灌电流能力达30mA的漏极开路输出级。该器件具有2.7V至38V的宽工作电压范围，反极性保护高达 - 22V，因此适用于各种汽车应用。针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。

商品特性

符合面向汽车应用的AEC - Q100标准
- DRV5013xxQ1级：TA = - 40℃至125℃
- DRV5013xxE0级：TA = - 40℃至150℃
数字双极锁存霍尔传感器
出色的温度稳定性
工作温度范围内BOP为±10%
多个灵敏度选项 (BOP / BRP)
- ±1.3mT（FA）
- ±2.7mT（AD）
- ±6mT（AG）
- ±12mT（BC）
支持宽电压范围：2.7V至38V
无需外部稳压器
开漏输出（30mA灌电流）
快速开通时间35μs
小型封装和外形尺寸
- 表面贴装3引脚SOT - 23(DBZ)：2.92mm×2.37mm
- 穿孔式3引脚TO - 92（LPG）：4.00mm×3.15mm
反向电源保护（高达 - 22V）
支持高达40V的负载突降
输出短路保护
输出电流限制
输出电池短路保护

应用领域

电动工具
流量计
阀和电磁阀状态
无刷直流电机
接近传感
转速计

	属性	参数值
	商品目录	霍尔开关
	类型	双极型
	工作电压	2.7V~38V
	输出电流	30mA
	工作点(Gs)	5mT

	属性	参数值
	释放点(Gs)	-5mT
	工作温度	-40℃~+125℃
	工作电流	3mA
	采样频率	30kHz
	输出类型	开漏
