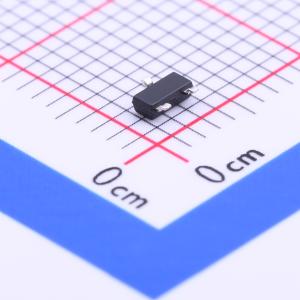

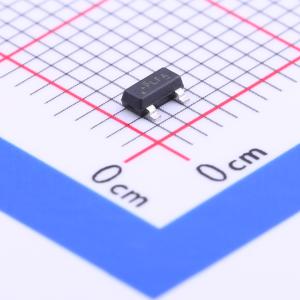

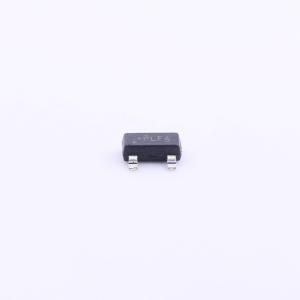

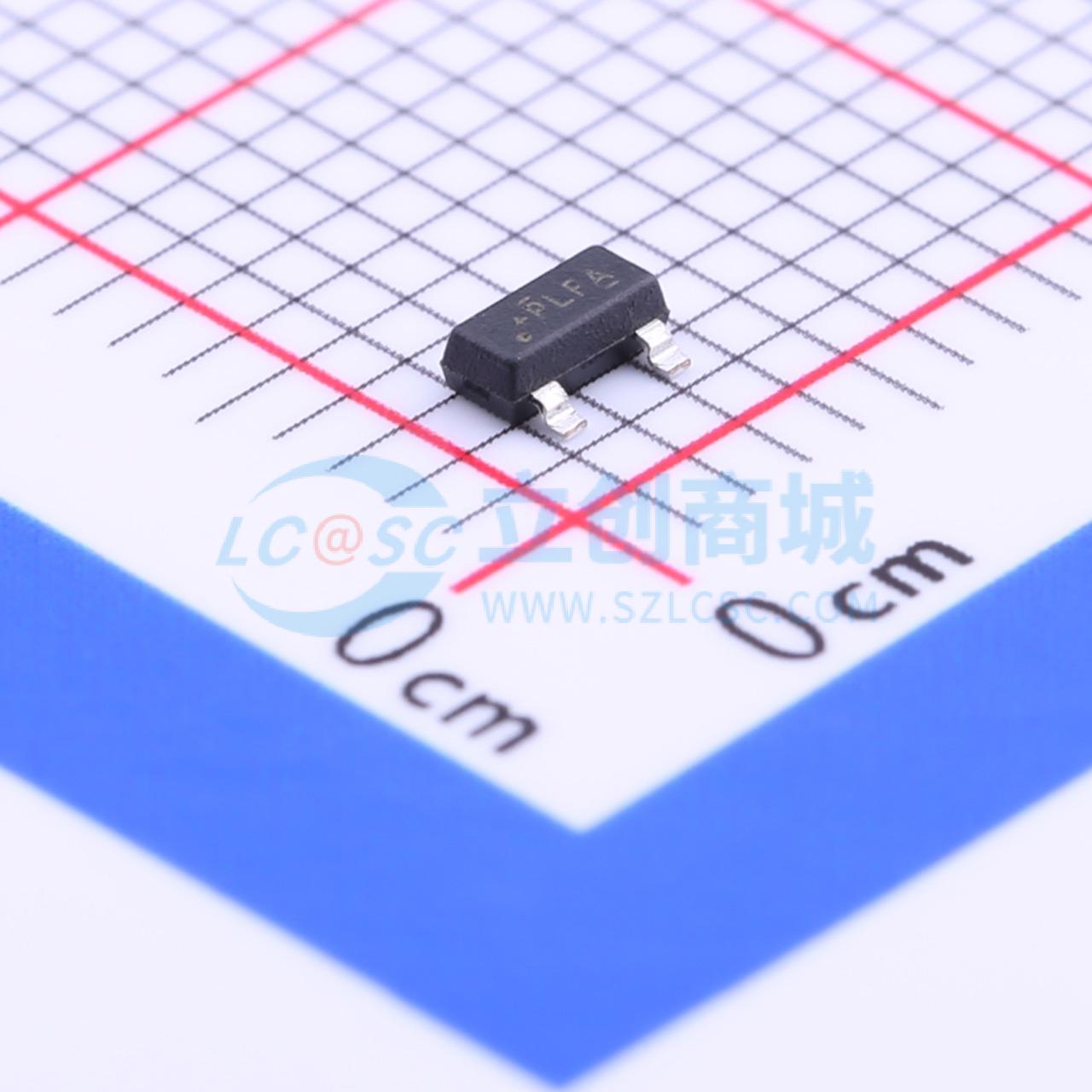

DRV5023FAQDBZR
数字锁存霍尔效应传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV5023 高电压（高达 38V）、高带宽（高达 30kHz）单极开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV5023FAQDBZR
- 商品编号
- C114983
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 2.5V~38V | |
| 工作点(Gs) | 3.5mT | |
| 释放点(Gs) | 2mT | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 2.7mA | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 限流保护；短路保护；反向电压保护 |
商品概述
DRV5023 器件是一款斩波稳定霍尔效应传感器，能够在整个温度范围内提供具有出色灵敏度稳定性和集成保护特性的磁场感测解决方案。当应用的磁通量密度超过BOP阈值时，DRV5023开漏输出变为低电平。输出将保持低电平，直到磁通量密度降至BRP以下之后变为高阻抗。输出灌电流能力为30mA。反向极性保护高达-22V的宽工作电压范围（2.5V 至 38V）使得此器件广泛适用于各种工业信号。该器件提供针对反向电源情况、负载突降以及输出短路或过流故障的内部保护功能。
商品特性
- 数字单极性开关霍尔传感器
- 出色的温度稳定性，温度范围内的灵敏度为 ±10%
- 提供多个灵敏度选项（BOP/BRP）
- 支持宽电压范围，2.5V 至 38V，无需外部稳压器
- 工作温度范围为 -40℃ 至 125℃
- 开漏输出，支持30mA灌电流
- 35µs 快速上电时间
- 提供小型封装可选，包含表面贴装3引脚SOT-23(DBZ)和插入式3引脚TO-92 (LPG)
- 反向电源保护（高达 -22V）
- 支持高达 40V 抛负载
- 输出短路保护
- 输出电流限制
应用领域
- 对接检测
- 门开关检测
- 接近感测
- 阀定位
- 脉冲计数
