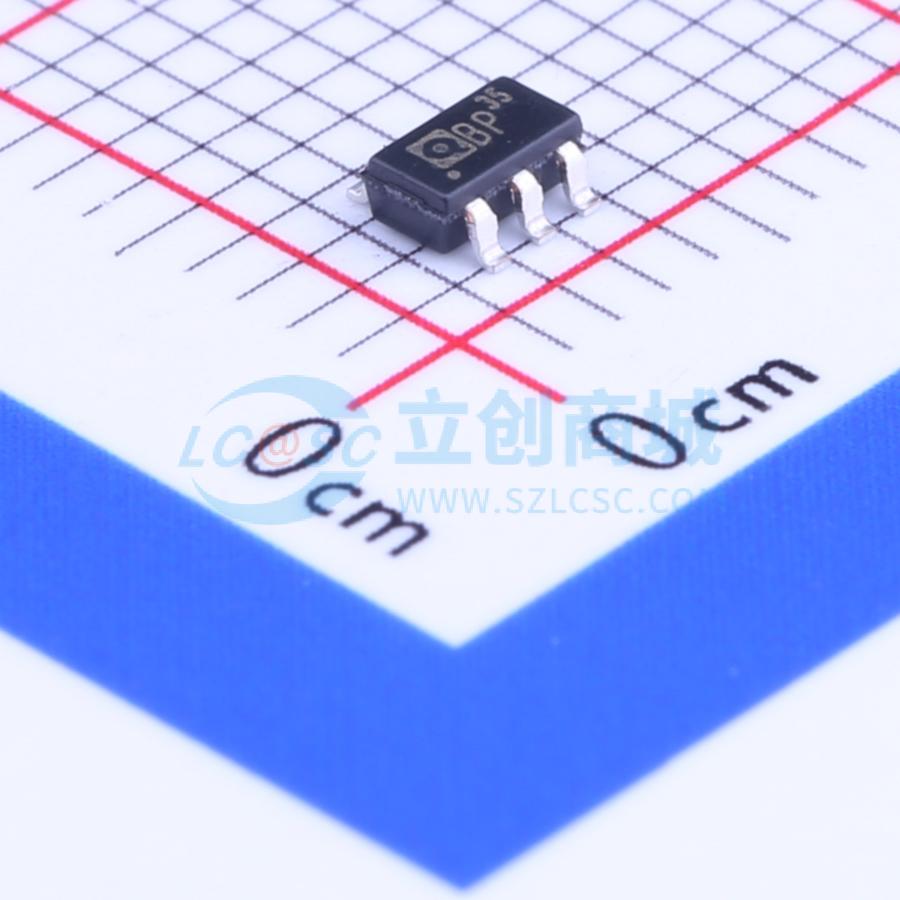

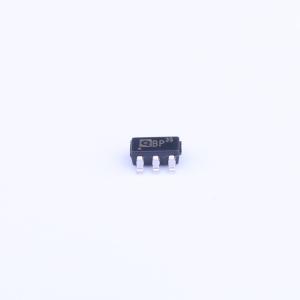

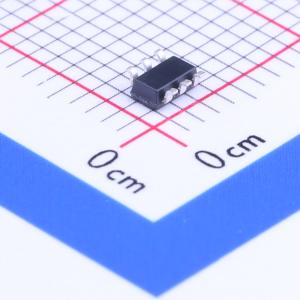

LD7535BL
具备集成保护功能的绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD7535/LD7535A是低成本、低启动电流的电流模式PWM控制器，具备绿色节能模式。其集成功能包括电流检测前沿消隐、内部斜率补偿，采用SOT - 26小型封装。它们为用户提供了高效、外部元件数量少且成本低的卓越AC/DC电源应用解决方案
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7535BL
- 商品编号
- C114262
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 50kHz~130kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 250mW | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
LD7535/LD7535A是低成本、低启动电流、具备绿色节能模式的电流模式PWM控制器。其集成功能包括电流检测前沿消隐、内部斜率补偿以及SOT - 26小封装。它们为用户提供了高效、外部元件数量少且低成本的AC/DC电源应用解决方案。 此外，LD7535/LD7535A具备更多保护功能，如OLP（过载保护）和OVP（过压保护），可省去外部保护电路。为满足不同设计需求，实现了两种不同的OVP电平版本： LD7535 --- 28.0V ± 1.5V。 LD7535A --- 21.0V ± 1.5V。
商品特性
- 具备出色ESD保护的高压CMOS工艺
- 极低启动电流（<20μA）
- 电流模式控制
- 无音频噪声绿色模式控制
- UVLO（欠压锁定）
- CS引脚前沿消隐（LEB）
- 可编程开关频率
- 内部斜率补偿
- Vcc引脚OVP（过压保护）
- OLP（过载保护）
- 300mA驱动能力
应用领域
- 开关型AC/DC适配器和电池充电器
- 开放式开关电源
- 替代384X
