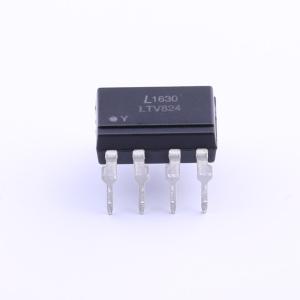

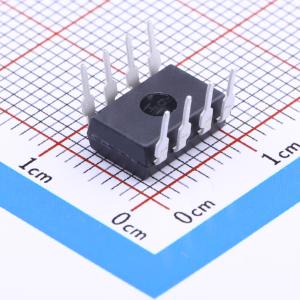

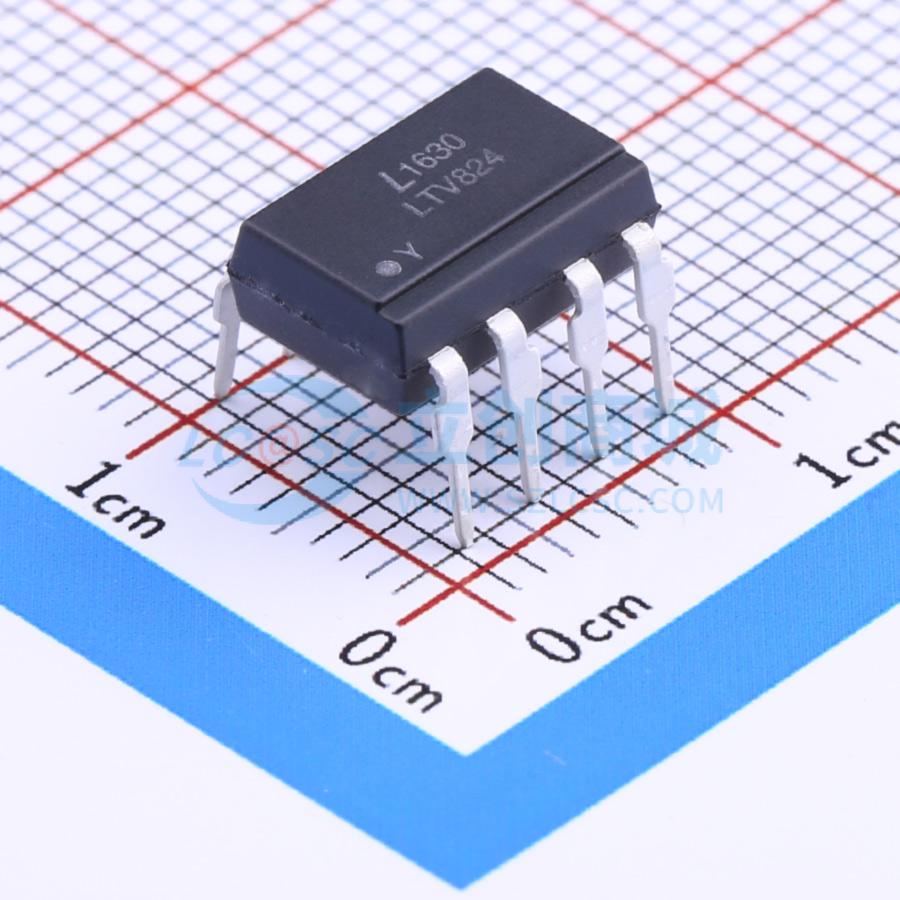

温馨提醒：图片仅供参考，商品以实物为准
LTV-824
AC,DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：AC输入响应。 高输入输出隔离电压 (Viso = 5,000Vrms)。 低集电极暗电流 (ICEO: MAX. 10⁻⁷A at VCE = 20V)。 电流传输比 (CTR: MIN. 20% at IF = ±1mA, VCE = 5V)
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-824
- 商品编号
- C10791
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 35V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 交流输入响应
- 高输入-输出隔离电压（Viso = 5,000Vrms）
- 低集电极暗电流（ICEO：VCE = 20V时，最大值为10^-7A）
- 电流传输比（CTR：IF = ±1mA、VCE = 5V时，最小值为20%）
- 响应时间（tr：VCE = 2V、Ic = 2mA、RL = 100Ω时，典型值为4μs）
- 双列直插式封装：LTV - 814：单通道型；LTV - 824：双通道型；LTV - 844：四通道型
- 宽引脚间距封装：LTV - 814M：单通道型；LTV - 824M：双通道型；LTV - 844M：四通道型
- 表面贴装封装：LTV - 814S：单通道型；LTV - 824S：双通道型；LTV - 844S：四通道型
- 卷带包装：LTV - 814S - TA1、LTV - 824S - TA1
- 获UL认证（编号E113898）
- 获TUV认证（编号R9653630）
- 获CSA认证（编号CA91533 - 1）
- 获FIMKO认证（编号193422 - 01）
- 获NEMKO认证（编号P96103013）
- 获DEMKO认证（编号303986）
- 获SEMKO认证（编号9646047 / 01 - 30）
- 获VDE认证（编号094722）
