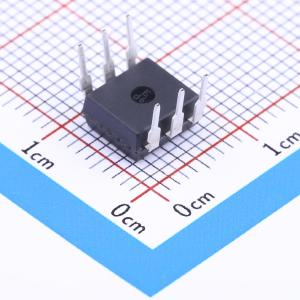

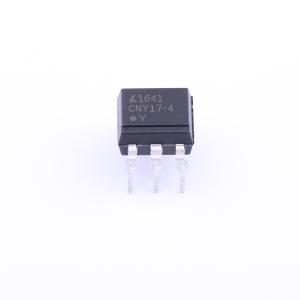

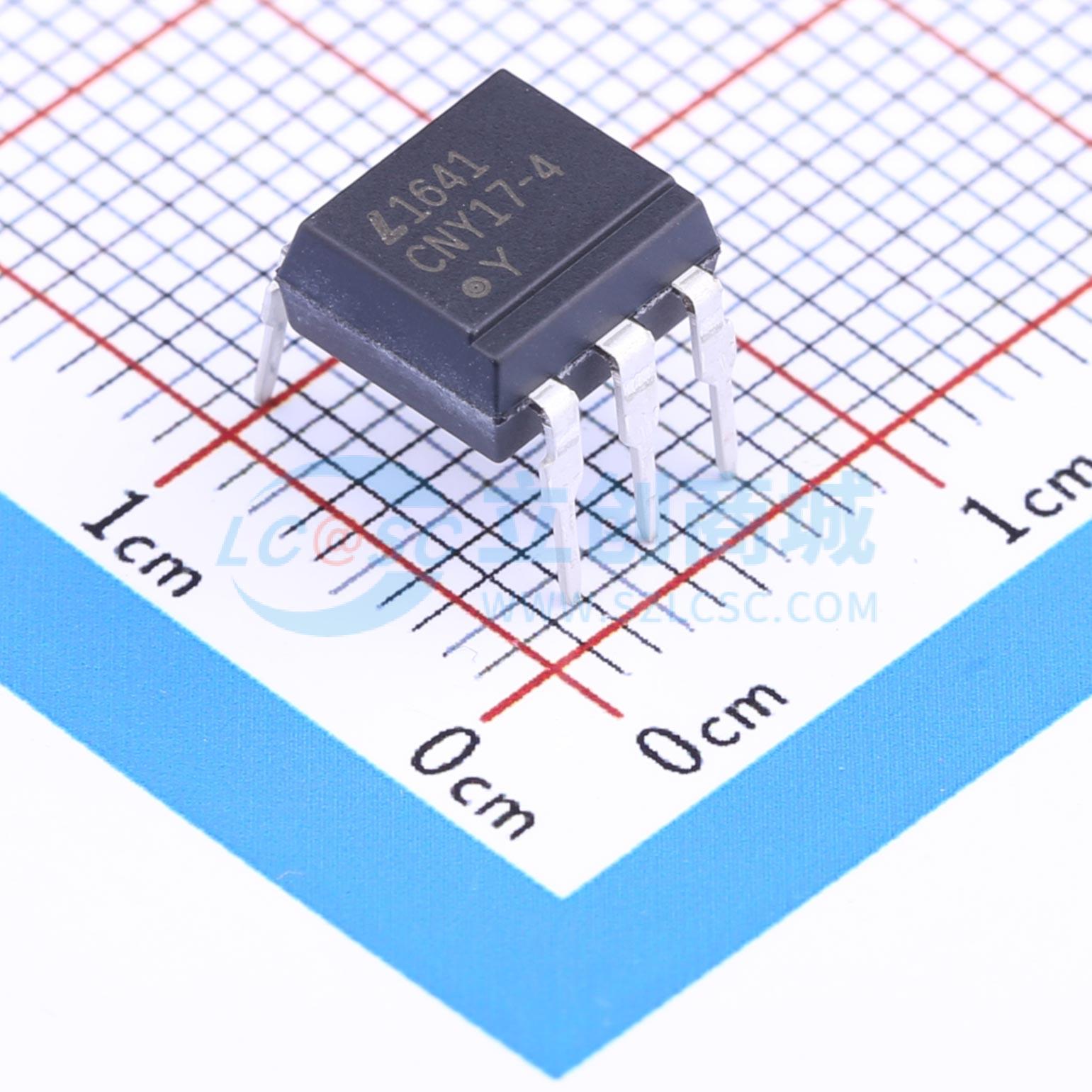

CNY17-4

DC输入隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：高集电极-发射极电压 (VCEO = 70V)。高输入-输出隔离电压 (Viso = 5,000Vrms)。响应时间 (tr: 典型值 5μs，VCC = 10V，IC = 2mA，RL = 100Ω)。电流传输比 (CTR: 最小值 40%，IF = 10mA，VCE = 5V)
品牌名称: LITEON(光宝)
商品型号: CNY17-4
商品编号: C10809
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.662克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@2.5mA,10mA
	上升时间(tr)	5us@2mA,100Ω
	下降时间	5us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	160%
	电流传输比(CTR)最大值/饱和值	320%
	正向电流(If)	60mA

通道数：1
电压 - 隔离：5000Vrms
电流传输比（最小值）：160% @ 10mA
电流传输比（最大值）：320% @ 10mA
打开 / 关闭时间（典型值）：10μs，9μs
上升/下降时间（典型值）：6μs，8μs
输入类型：DC
输出类型：有基极的晶体管
电压 - 输出（最大值）：80V
电压 - 正向（Vf）（典型值）：1.65V（最大）
电流 - DC 正向（If）：60mA
Vce 饱和值（最大值）：300mV
工作温度：-55°C ~ 110°C
安装类型：通孔
封装/外壳：6-DIP（0.300"，7.62mm）
供应商器件封装：6-DIP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(65个/管，最小起订量 5 个)

个

起订量：5 个65个/管

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.45V
	输出电流	150mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V
	负载电压	70V
