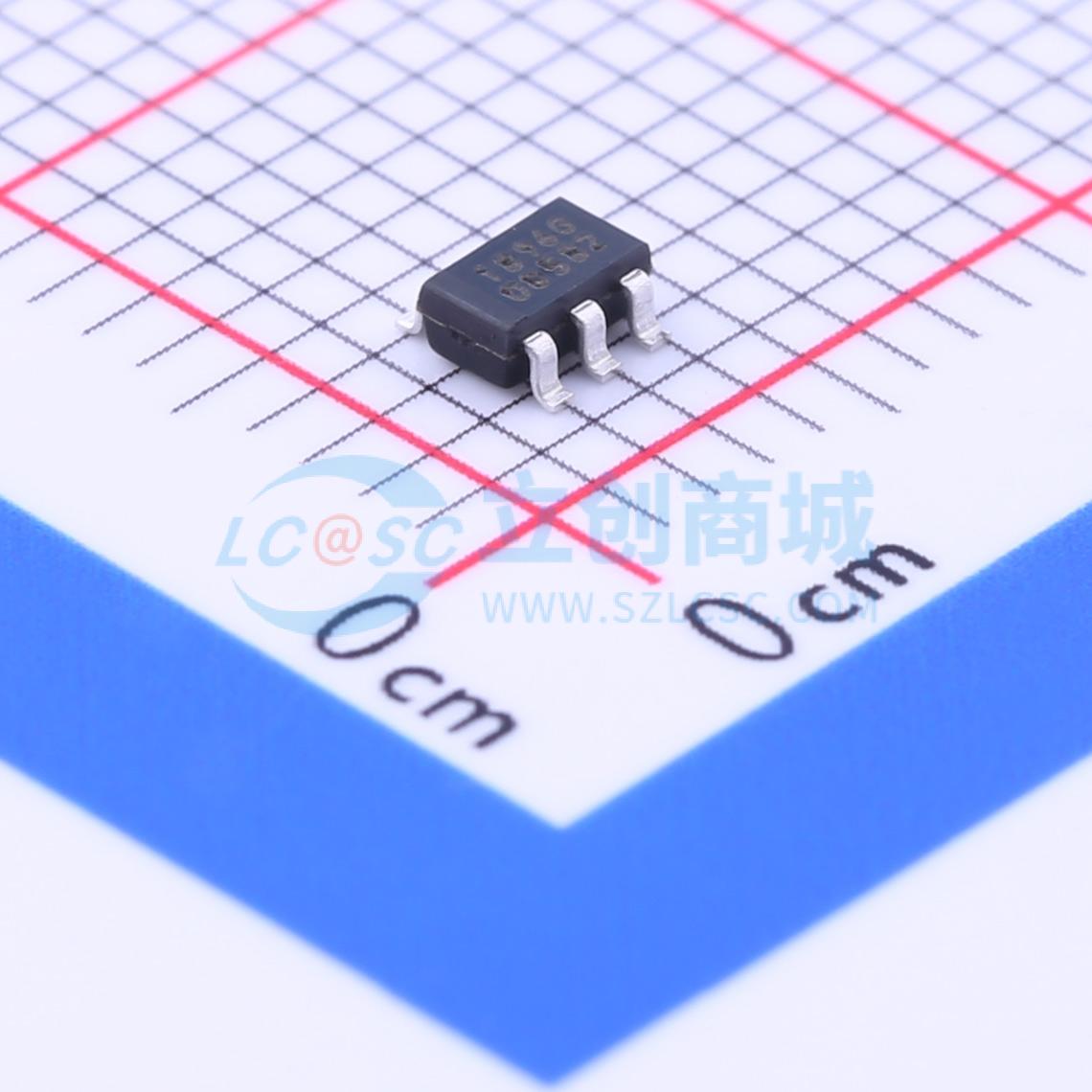

AIC1896GGTR
1.4MHz高效率升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AIC1896是一款电流模式脉宽调制升压DC/DC转换器,内置高压N沟道MOSFET,支持2.5V至10V的输入电压范围,可调输出电压高达30V,最大输出电流200mA,具有可编程软启动功能,静态电流低至0.1μA,适用于白光LED背光、OLED驱动和LCD偏置等应用。
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC1896GGTR
- 商品编号
- C10818
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~10V | |
| 输出电压 | 30V | |
| 输出电流 | 200mA | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款电流模式脉冲宽度调制（PWM）升压型DC/DC转换器。内置高压N沟道MOSFET，适用于输出电压高达30V的升压应用，以及单端初级电感转换器（SEPIC）和其他低端开关DC/DC转换器。 高开关频率（1.4MHz）允许使用小型外部元件。软启动功能可通过外部电容进行编程，该电容设置输入电流斜坡速率。 采用节省空间的SOT - 23 - 6和TSOT - 23 - 6封装。
商品特性
- 固定频率1.4MHz电流模式PWM工作。
- 输出电压可调，最高可达30V。
- 5V输入时，保证输出13V/200mA。
- 输入电压范围为2.5V至10V。
- 关断电流最大为0.1μA。
- 可编程软启动。
- 允许使用小型电感和电容。
- 采用节省空间的SOT - 23 - 6和TSOT - 23 - 6封装。
应用领域
- 白光LED背光。
- OLED驱动器。
- LCD偏置
