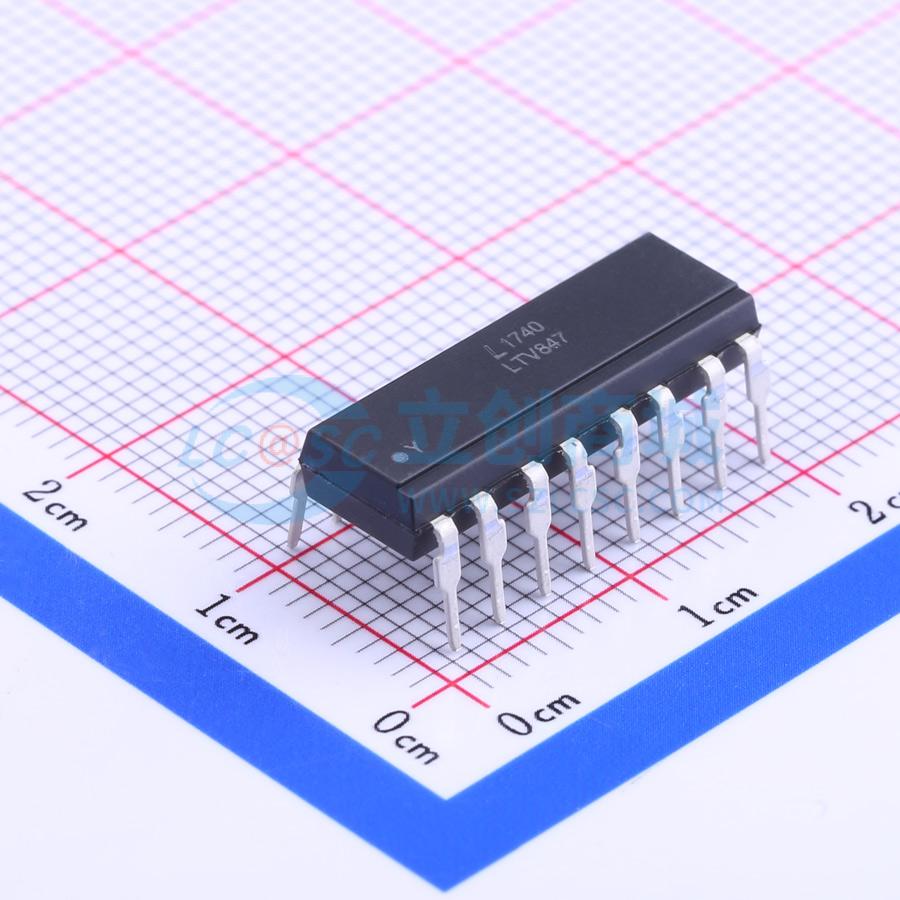

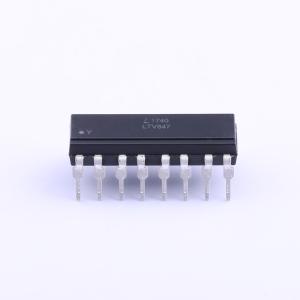

温馨提醒：图片仅供参考，商品以实物为准
LTV-847
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-847
- 商品编号
- C10794
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品特性
- 电流传输比 (CTR)：在 IF = 5mA 时最小为 50%
- 高输入输出隔离电压 (Viso = 5,000Vrms)
- 响应时间 (tr)：在 VCE = 2V、Ic = 2mA 时典型值为 4µs
- 双列直插式封装：LTV - 817 为单通道类型，LTV - 827 为双通道类型，LTV - 847 为四通道类型
- 宽引脚间距封装：LTV - 817M 为单通道类型，LTV - 827M 为双通道类型，LTV - 847M 为四通道类型
- 表面贴装封装：LTV - 817S 为单通道类型，LTV - 827S 为双通道类型，LTV - 847S 为四通道类型
- 卷带包装：LTV - 817S - TA1、LTV - 827S - TA1
- UL 认证
- CSA 认证
- FIMKO 认证
- NEMKO 认证
- DEMKO 认证
- SEMKO 认证
- VDE 认证
- BSI 认证 - 仅适用于 LTV - 817 系列
- 符合 RoHS 标准
