温馨提醒：图片仅供参考，商品以实物为准

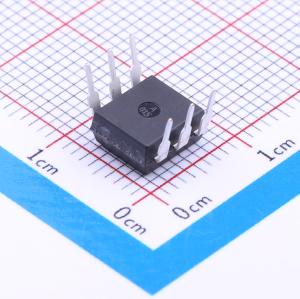

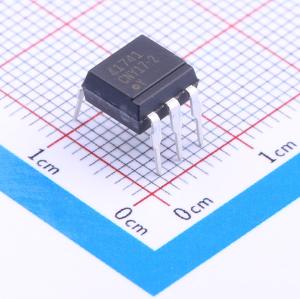

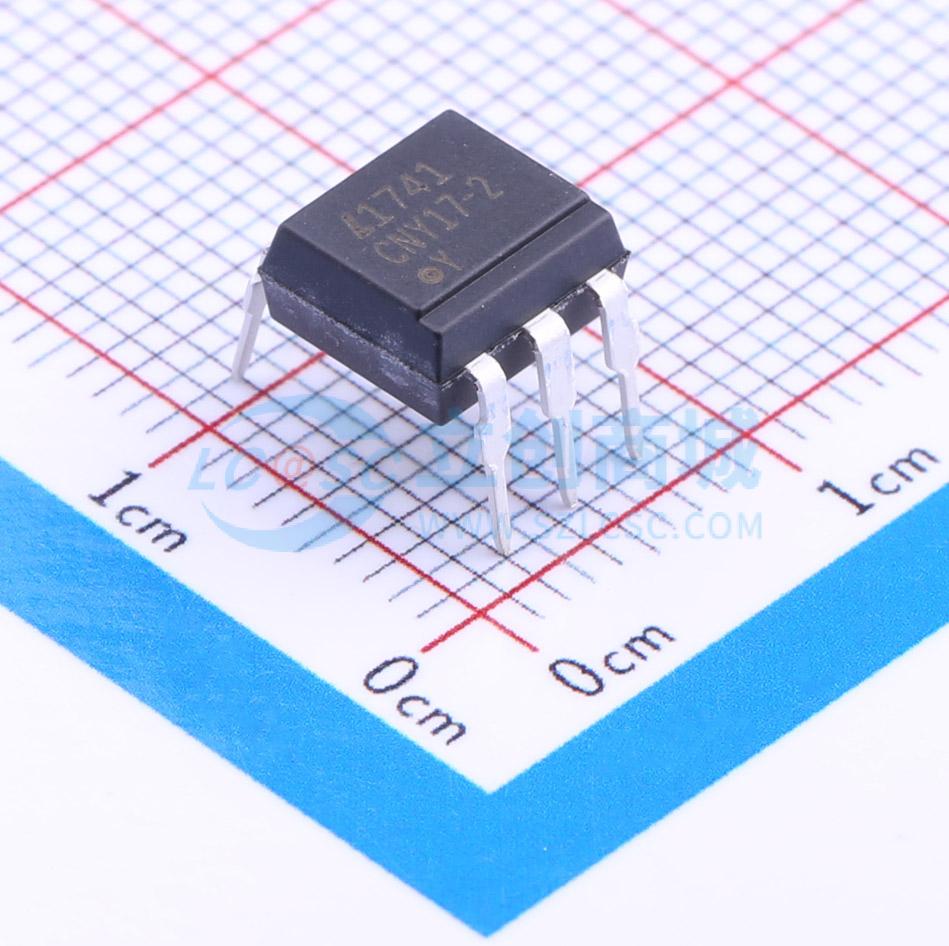

CNY17-2
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：在IF = 10mA、VCE = 5V时最小值为40%。 高集电极-发射极电压：VCEO = 70V。 高输入-输出隔离电压：Viso = 5000Vrms。应用：电源调节器
- 品牌名称
- LITEON(光宝)
- 商品型号
- CNY17-2
- 商品编号
- C10807
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.5mA,10mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 125% | |
| 正向电流(If) | 60mA |
商品特性
- 电流传输比 (CTR)：最小值 40%（IF = 10mA，VCE = 5V）
- 高集电极 - 发射极电压 VCE0 = 70V
- 高输入 - 输出隔离电压 Viso = 5000Vrms
- 响应时间 (tr)：典型值 5μs（VCE = 10V，IC = 2mA，RL = 100Ω）
- 双列直插封装：CNY17 - 1 - V、CNY17 - 2 - V、CNY17 - 3 - V、CNY17 - 4 - V
- 宽引脚间距封装：CNY17 - 1M - V、CNY17 - 2M - V、CNY17 - 3M - V、CNY17 - 4M - V
- 表面贴装封装：CNY17 - 1S - V、CNY17 - 2S - V、CNY17 - 3S - V、CNY17 - 4S - V
- 卷带包装：CNY17 - 1S - TA - V、CNY17 - 2S - TA - V、CNY17 - 3S - TA - V、CNY17 - 4S - TA - V；CNY17 - 1S - TA1 - V、CNY17 - 2S - TA1 - V、CNY17 - 3S - TA1 - V、CNY17 - 4S - TA1 - V
- 安全认证：
- UL 认证（编号 E113898）
- TUV 认证（编号 R9653630）
- CCA 认证（编号 B451533 - 1）
- FIMKO 认证（编号 193422 - 01）
- VDE 认证（编号 40015248）
- BSI 认证（编号 9018 - 9）
- CQC 认证（编号 CQC11001061921 - 2）
- 爬电距离 > 8.0mm；电气间隙 > 8.0mm
- 工作隔离电压 VIORM：850V（峰值）
- 瞬态电压 VTR：6000V（峰值）
- 污染等级：2（根据 VDE 0110 - 1：1997 - 04）
- 输入输出间电气间隙距离：7.0mm（最小值）
- 输入输出间爬电距离：7.0mm（最小值）
- 输入输出间隔离厚度：0.4mm（最小值）
- 安全限值：
- 电流 (Isi)：400mA（二极管侧）
- 功率 (Psi)：700mW（光电晶体管侧）
- 温度 (Tsi)：175℃
- VDE 认证标识印在套管包装上
- RoHS 合规：器件使用的所有材料均符合欧盟 RoHS 指令（编号 2002/95/EC）
- ESD 通过 HBM 8000V/MM2000V
- MSL 等级 1
应用领域
- 电源调节器
- 数字逻辑输入
- 微处理器输入
- 电器传感器系统
- 工业控制
