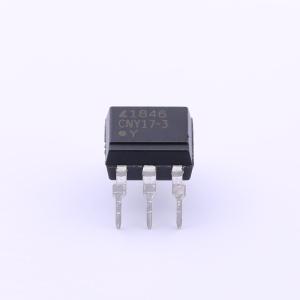

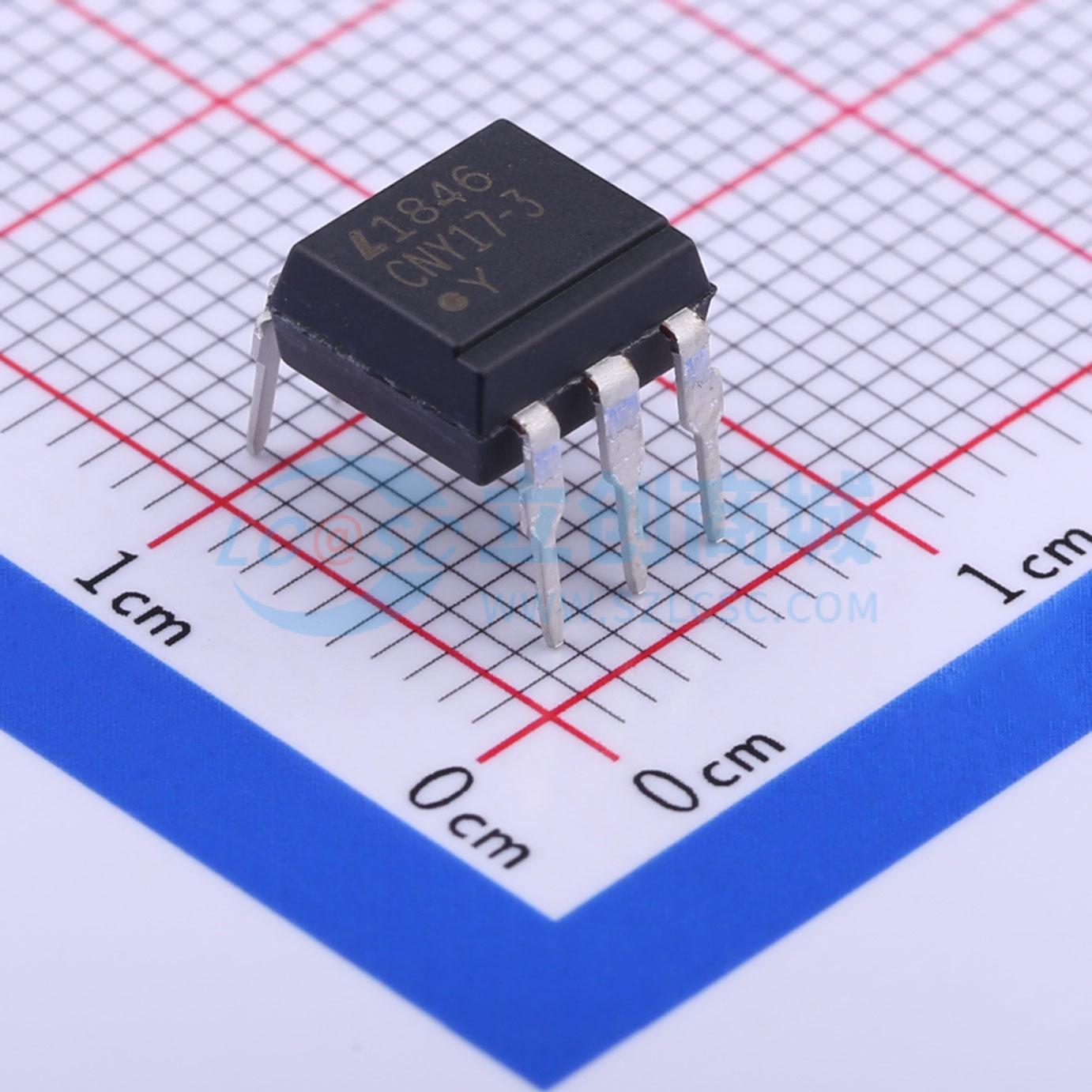

CNY17-3
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：电流传输比（CTR）：在IF = 10mA、VCE = 5V时，最小值为40%。 高集电极-发射极电压：VCE0 = 70V。 高输入-输出隔离电压：Viso = 5000Vrms。 响应时间（tr）：在VCE = 10V、IC = 2mA、RL = 100Ω时，典型值为5μs。应用：电源调节器。 数字逻辑输入
- 品牌名称
- LITEON(光宝)
- 商品型号
- CNY17-3
- 商品编号
- C10808
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.5mA,10mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品特性
- 电流传输比 (CTR)：在 IF = 10 mA，VCE = 5 V 时，最小值为 40%
- 高集电极 - 发射极电压：VCEO = 70 V
- 高输入 - 输出隔离电压：Viso = 5,000 Vrms
- 响应时间 (tr)：在 VCE = 10 V，IF = 2 mA，RL = 100 Ω 时，典型值为 5 μs
- 双列直插式封装：CNY17 - 1 - V、CNY17 - 2 - V、CNY17 - 3 - V、CNY17 - 4 - V
- 宽引脚间距封装：CNY17 - 1M - V、CNY17 - 2M - V、CNY17 - 3M - V、CNY17 - 4M - V
- 表面贴装封装：CNY17 - 1S - V、CNY17 - 2S - V、CNY17 - 3S - V、CNY17 - 4S - V
- 卷带包装：CNY17 - 1S - TA - V、CNY17 - 2S - TA - V、CNY17 - 3S - TA - V、CNY17 - 4S - TA - V、CNY17 - 1S - TA1 - V、CNY17 - 2S - TA1 - V、CNY17 - 3S - TA1 - V、CNY17 - 4S - TA1 - V
- 安全认证：UL 认证 (No. E113898)、TUV 认证 (No. R9653630)、CSA 认证 (No. CA91533 - 1)、FIMKO 认证 (No. 193422 - 01)、VDE 认证 (No. 40015248)、BSI 认证 (No. 9018 - 9)、CQC 认证 (No.CQC11001061921 - 2)
- 爬电距离 > 8.0 mm；电气间隙 > 8.0 mm
- 相关型号通过 VDE 按照 DIN EN 60747 - 5 - 5 标准认证
- 工作隔离电压 VIORM：850 V (峰值)
- 瞬态电压 VTR：6000 V (峰值)
- 污染等级：2 (根据 VDE 0110 - 1 : 1997 - 04)
- 输入和输出之间的电气间隙距离：最小值为 7.0 mm
- 输入和输出之间的爬电距离：最小值为 7.0 mm
- 输入和输出之间的隔离厚度：最小值为 0.4 mm
应用领域
- 电源调节器
- 数字逻辑输入
- 微处理器输入
- 电器传感器系统
- 工业控制
