温馨提醒：图片仅供参考，商品以实物为准

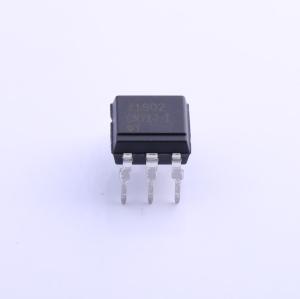

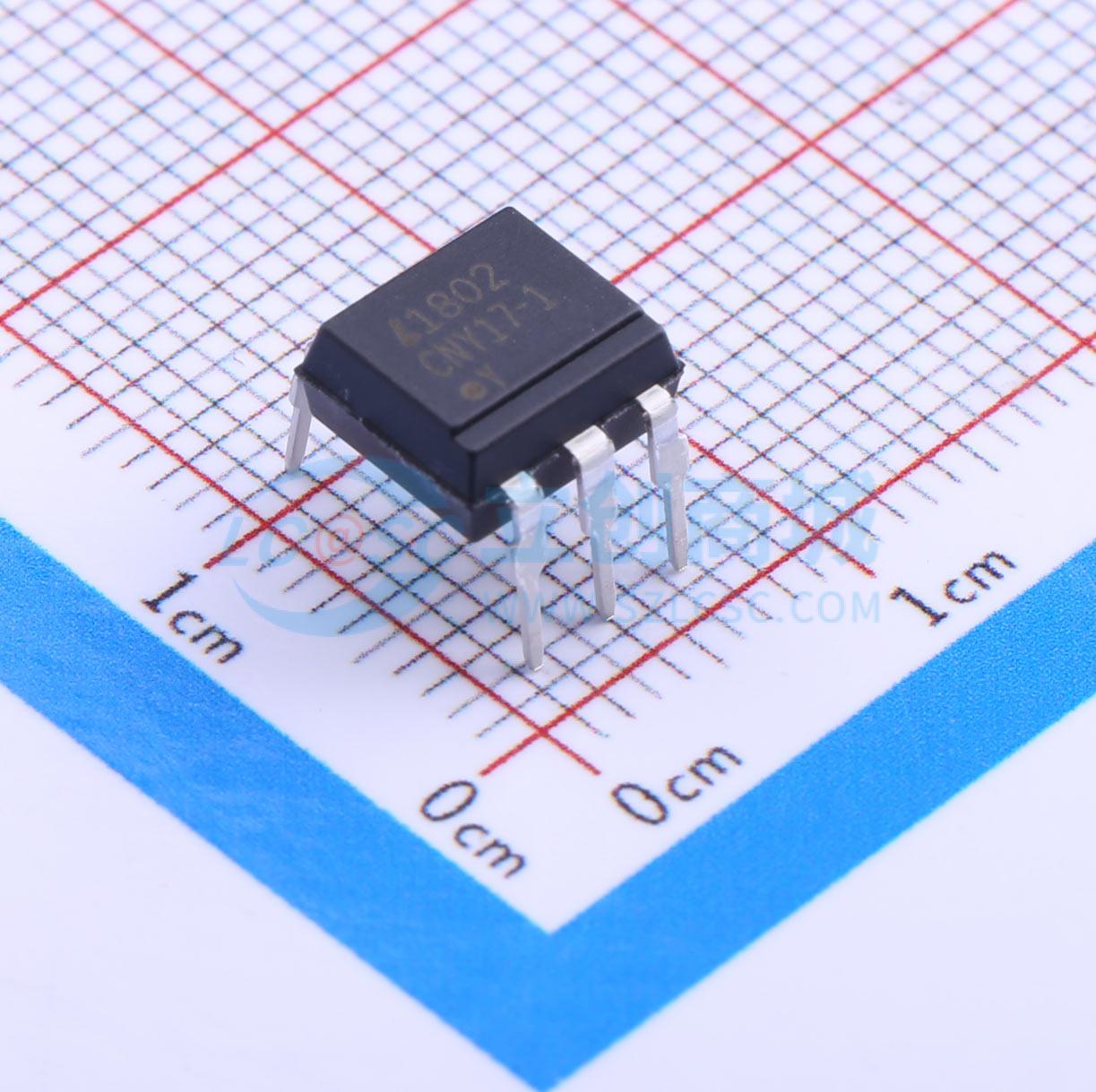

CNY17-1
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高集电极-发射极电压 (VCEO = 70V)。 高输入-输出隔离电压 (Viso = 5,000Vrms)。 响应时间 (tr: 典型值 5μs，VCC = 10V，IC = 2mA，RL = 100Ω)。 电流传输比 (CTR: 最小值 40%，IF = 10mA，VCE = 5V)
- 品牌名称
- LITEON(光宝)
- 商品型号
- CNY17-1
- 商品编号
- C10806
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.45V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.5mA,10mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 40% | |
| 电流传输比(CTR)最大值/饱和值 | 80% | |
| 正向电流(If) | 60mA |
