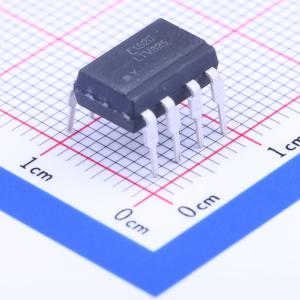

温馨提醒：图片仅供参考，商品以实物为准
LTV-825
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-825
- 商品编号
- C10792
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.978克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 800mV@20mA,5mA | |
| 上升时间(tr) | 60us@10mA,100Ω | |
| 下降时间 | 53us@10mA,100Ω | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品特性
- 电流传输比（CTR：在IF = 1mA、VCE = 2V时，最小值为600%）
- 高输入输出隔离电压（Viso = 5000Vrms）
- 响应时间（tr：在VCE = 2V、Ic = 10mA、RL = 100Ω时，典型值为60μs）
- 双列直插式封装：LTV - 815为单通道型；LTV - 825为双通道型；LTV - 845为四通道型
- 宽引脚间距封装：LTV - 815M为单通道型；LTV - 825M为双通道型；LTV - 845M为四通道型
- 表面贴装封装：LTV - 815S为单通道型；LTV - 825S为双通道型；LTV - 845S为四通道型
- 卷带包装：LTV - 815S - TA为单通道型；LTV - 815S - TA1为单通道型；LTV - 815S - TP为单通道型；LTV - 825S - TA为双通道型；LTV - 825S - TA1为双通道型
- 安全认证：UL 1577、VDE DIN EN60747 - 5 - 5（VDE 0884 - 5）、CSA CA5A、北欧安全认证（FIMKO/EMKO/SEMKO/DEMKO）
- BSI RoHS合规：器件中使用的所有材料均符合欧盟RoHS指令（2002/95/EC、2011/65/EU和2015/863）
- ESD通过HBM 8000V/MM2000V
- MSL 1级
应用领域
- 需高密度安装的混合基板
- 可编程控制器
