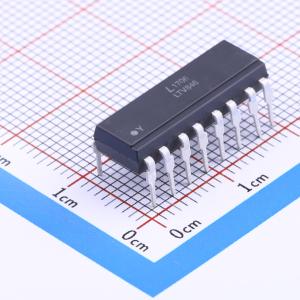

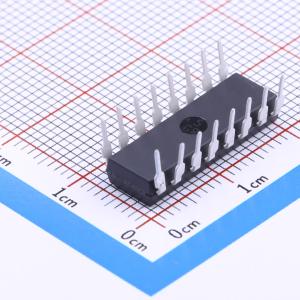

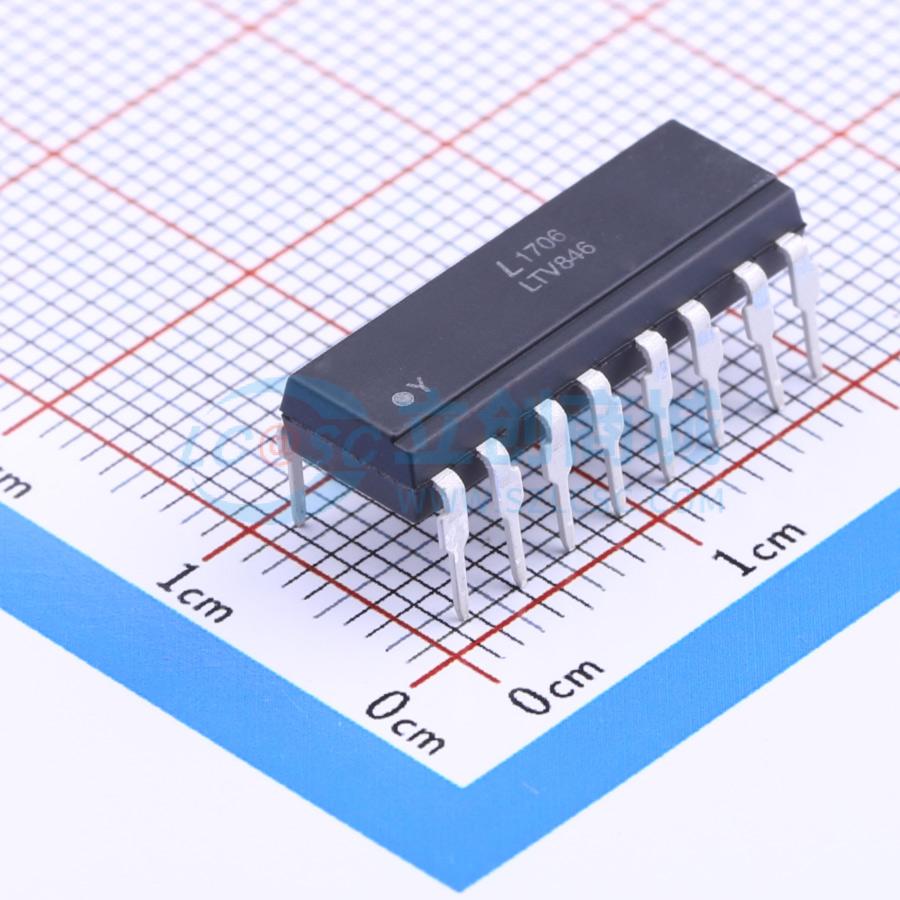

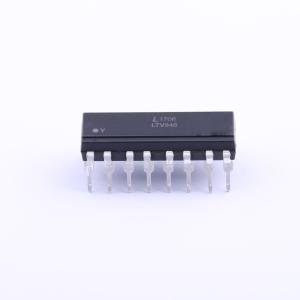

LTV-846
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-846
- 商品编号
- C10793
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.742克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -30℃~+100℃ | |
| 功能特性 | - |
商品概述
此光耦合器产品具有以下特性：电流传输比（CTR：在IF = 5mA、VCE = 5V时最小值为50%）；高输入 - 输出隔离电压（Viso = 5000Vrms）；响应时间（tr：在VCC = 5V、Ic = 2mA、RL = 100Ω时典型值为4μs）。有多种封装类型，包括双列直插封装（如LTV - 816为单通道型、LTV - 826为双通道型、LTV - 846为四通道型）、宽引脚间距封装（如LTV - 816M、LTV - 826M、LTV - 846M）、表面贴装封装（如LTV - 816S、LTV - 826S、LTV - 846S）以及卷带包装（如LTV - 816S - TA等）。通过了多项安全认证，如UL 1577、VDE DIN EN60747 - 5 - 5等，有无卤选项，符合RoHS标准，ESD通过HBM 8000V/MM 2000V/CDM 2000V，MSL等级为1级。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时最小值为50%）
- 高输入 - 输出隔离电压（Viso = 5000Vrms）
- 响应时间（tr：在VCC = 5V、Ic = 2mA、RL = 100Ω时典型值为4μs）
- 双列直插封装：LTV - 816为单通道型，LTV - 826为双通道型，LTV - 846为四通道型
- 宽引脚间距封装：LTV - 816M为单通道型，LTV - 826M为双通道型，LTV - 846M为四通道型
- 表面贴装封装：LTV - 816S为单通道型，LTV - 826S为双通道型，LTV - 846S为四通道型
- 卷带包装：LTV - 816S - TA等多种类型
- 通过UL 1577、VDE DIN EN60747 - 5 - 5等安全认证
- 有无卤选项
- 符合RoHS标准
- ESD通过HBM 8000V/MM 2000V/CDM 2000V
- MSL等级为1级
应用领域
- 需高密度安装的混合基板
- 可编程控制器
