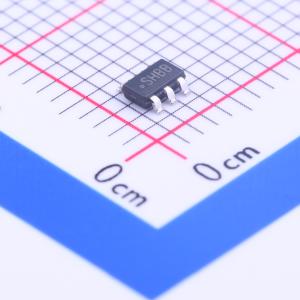

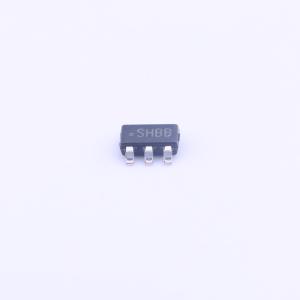

温馨提醒：图片仅供参考，商品以实物为准
LM2736YMK/NOPB
750 mA负载降压DC-DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2736是一款单片、高频、PWM降压DC-DC转换器,采用6引脚薄型SOT封装。它提供所有主动功能,可在最小的PCB面积内实现快速瞬态响应和精确调节。该器件具有3.0V至18V的输入电压范围,1.25V至16V的输出电压范围,最大输出电流为750mA。开关频率为550kHz（LM2736Y）和1.6MHz（LM2736X）。内置350mΩ NMOS开关,关断电流仅为30nA,内部电压参考精度为2%。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2736YMK/NOPB
- 商品编号
- C109025
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 1.25V~16V | |
| 输出电流 | 750mA | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2736稳压器是一款采用6引脚薄型SOT封装的单片高频PWM降压DC/DC转换器。它提供了所有必要的主动功能，以在尽可能小的PCB面积内实现快速瞬态响应和精确调节的本地DC/DC转换。借助最少的外部元件并通过WEBENCH提供的在线设计支持，LM2736易于使用。利用先进的0.5 μm BiCMOS技术，内部350 mΩ NMOS开关能够驱动750 mA负载，从而实现了最佳的功率密度。世界级的控制电路允许低至13 ns的导通时间，因此在整个3 V至18 V输入工作范围内，即使输出电压降至最低1.25 V时也能支持极高的频率转换。开关频率内部设定为550 kHz（LM2736Y）或1.6 MHz（LM2736x），允许使用非常小的表面贴装电感器和芯片电容。尽管工作频率非常高，但仍然可以轻松达到高达90%的效率。还包括外部关断功能，具有30 nA的超低待机电流。LM2736利用电流模式控制和内部补偿，在广泛的运行条件下提供高性能调节。其他特性包括内部软启动电路以减少浪涌电流、逐脉冲电流限制、热关断和输出过压保护。
商品特性
- SOT-6 薄型封装
- 3.0 V 至 18 V 输入电压范围
- 1.25 V 至 16 V 输出电压范围
- 750 mA 输出电流
- 550 kHz (LM2736Y) 和 1.6 MHz (LM2736X) 开关频率
- 350 mΩ NMOS 开关
- 30 nA 关断电流
- 1.25 V, 2% 内部电压基准
- 内部软启动
- 电流模式，PWM 操作
- WEBENCH 在线设计工具
- 热关断保护
应用领域
- 本地负载点调节
- 硬盘中的核心电源
- 机顶盒
- 电池供电设备
- USB供电设备
- DSL调制解调器
- 笔记本电脑
