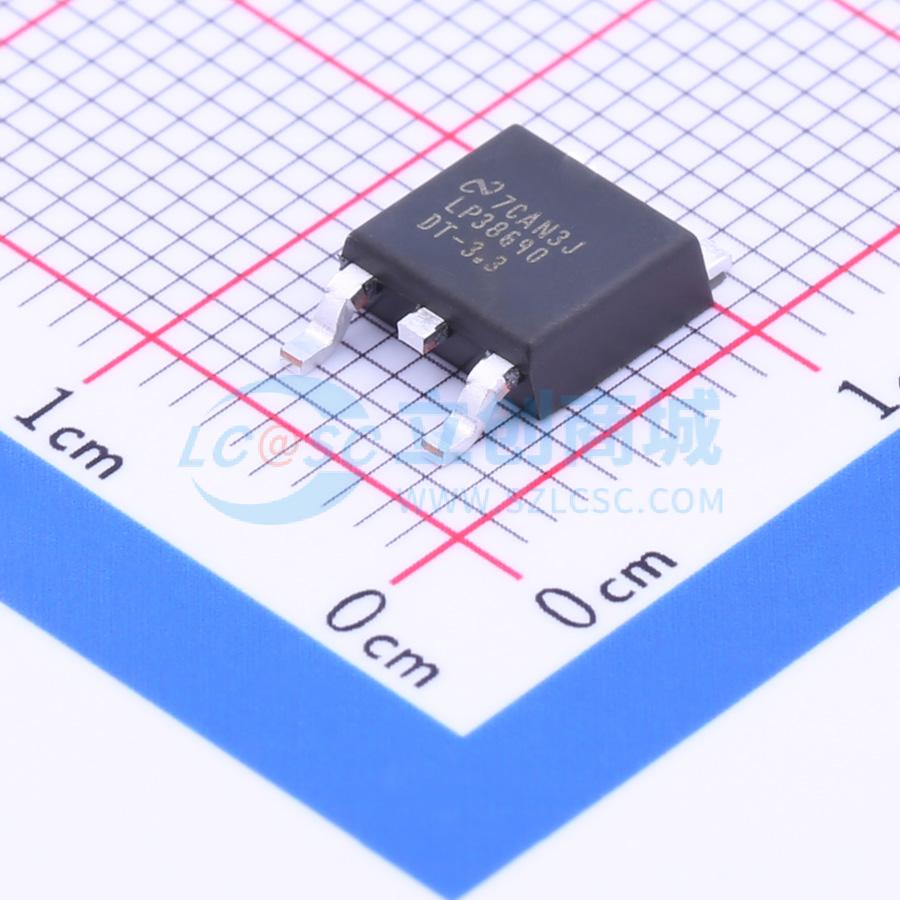

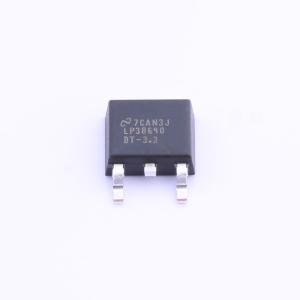

LP38690DTX-3.3/NOPB

1A、10V 低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38690 1A、10V 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38690DTX-3.3/NOPB
商品编号: C109045
商品封装: TO-252-3
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

LP38690和LP38692低压差CMOS线性稳压器提供严格的输出容差（典型值为2.5%）、极低的压差（在1A负载电流、VOUT = 5V时为450mV），并利用超低ESR陶瓷输出电容实现出色的交流性能。 WSON、SOT - 223和TO - 252封装的低热阻特性，使得即使在高环境温度环境下也能使用全工作电流。采用PMOS功率晶体管意味着无需直流基极驱动电流来偏置它，无论负载电流、输入电压或工作温度如何，接地引脚电流都可保持在100μA以下。

商品特性

宽输入电压范围（2.7V至10V）
2.5%输出精度（25°C）
低压差：1A时为450mV（典型值，VOUT = 5V）
精密（微调）带隙基准
确保在 - 40°C至125°C范围内的规格
关断状态静态电流为1μA
热过载保护
折返式限流
3引脚TO - 252、5引脚SOT - 223和6凸点WSON封装
使能引脚（LP38692）
满载时接地引脚电流：55μA（典型值）
精密输出电压：2.5%（25°C）精度

应用领域

硬盘驱动器
笔记本电脑
电池供电设备
便携式仪器

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	650mV@(1A)

	属性	参数值
	静态电流(Iq)	55uA
	噪声	-
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
