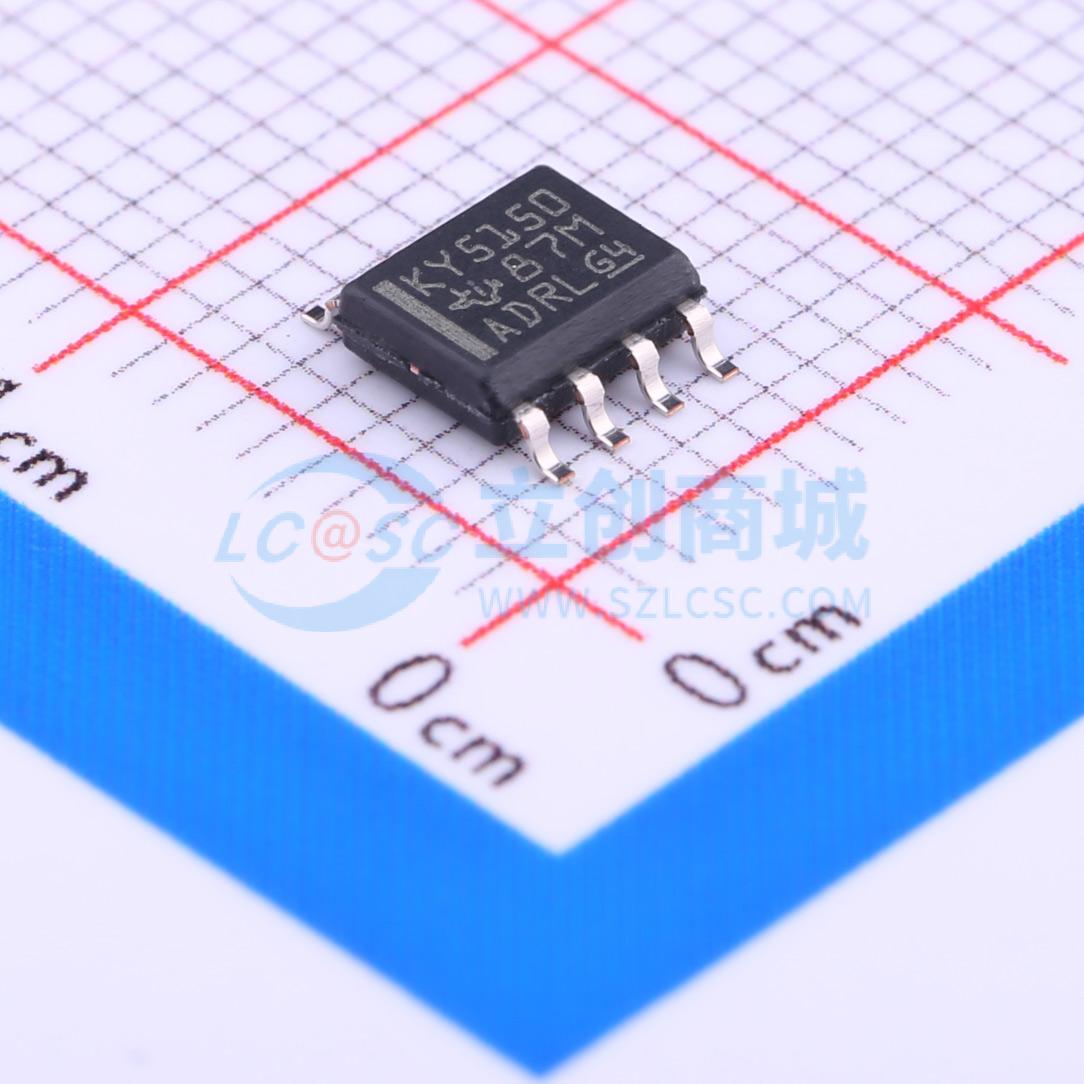

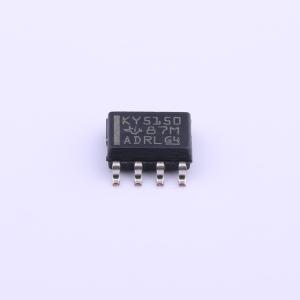

温馨提醒：图片仅供参考，商品以实物为准
LP2951-50DR
具有电源正常指示和使能功能的 100mA、30V、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP2951 具有电源正常指示和使能功能的 100mA、30V、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP2951-50DR
- 商品编号
- C109380
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 30V | |
| 输出电压 | 5V；1.235V~30V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 450mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 75uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP2950和LP2951器件是双极型低压差稳压器，可适应高达30 V的宽输入电源电压范围。易于使用的3引脚LP2950提供5 V、3.3 V和3 V的固定输出电压。而8引脚的LP2951则能从同一器件输出固定或可调电压。将OUTPUT和SENSE引脚相连，FEEDBACK和V_TAP引脚相连，LP2951可输出固定的5 V、3.3 V或3 V（取决于具体型号）。或者，将SENSE和V_TAP引脚悬空，并将FEEDBACK连接到外部电阻分压器，输出电压可设置在1.235 V至30 V之间的任意值。
商品特性
- 适用于高电压输入电源应用
- 宽输入范围：高达30 V
- 额定输出电流为100 mA
- 低压差：100 mA时为380 mV（典型值）
- 低静态电流：75 μA（典型值）
- 出色的线性调整率：0.03%（典型值）
- 出色的负载调整率：0.04%（典型值）
- 高输出电压精度：25°C时为1.4%，全温度范围为2%
- 可作为稳压器或参考源使用
- 搭配低ESR（> 2 mΩ）电容时稳定
- 具有电流和热限制功能（仅适用于3引脚封装的LP2950）
- 固定输出电压为5 V、3.3 V和3 V（仅适用于3引脚封装的LP2950）
- 固定或可调输出电压：5 V/可调、3.3 V/可调、3 V/可调（仅适用于8引脚封装的LP2951）
- 输出下降时提供低电压误差信号
- 具备关断功能
- 具备远程感应功能，可实现最佳输出调节和精度
