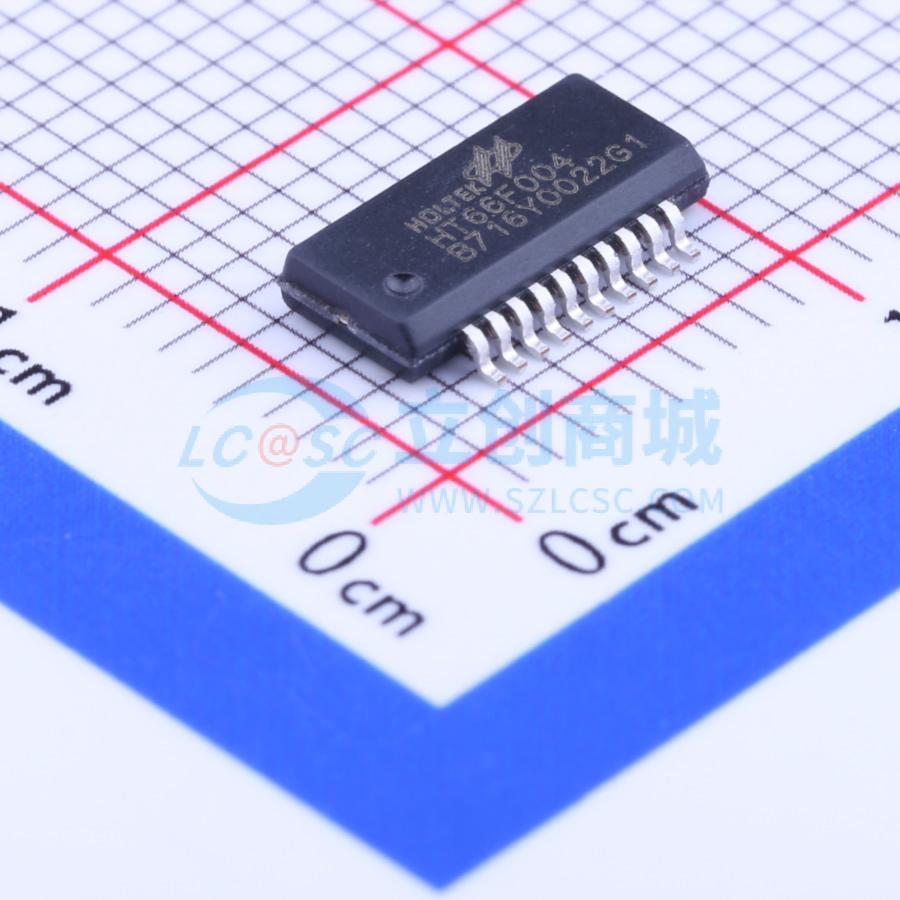

HT66F004

该系列单片机是 8 位具有高性能精简指令集的 Flash 单片机。具有一系列功能和特性，其 Flash 存储器可多次编程的特性给用户提供了较大的方便。存储器方面，还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 True EEPROM 存储器。 在模拟特性方面，这款单片机包含一个多通道 12 位 A/D 转换器，还带有多个使用灵活的定时器模块，可提供定时功能、脉冲产生功能、PWM 产生功能、捕捉输入及比较匹配输出功能。内部看门狗定时器和低电压复位等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。 该系列单片机提供了高速和低速振荡器功能选项，且内建完整的系统振荡器，无需外围元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。 外加时基功能、I/O 使用灵活等其它特性，使这款单片机可以广泛应用于各种产品中。

• CPU 特性：
  • 工作电压：fSYs = 8MHz：2.2V ~ 5.5V
  • VDD = 5V，系统时钟为 8MHz 时，指令周期为 0.5μs
  • 提供暂停和唤醒功能，以降低功耗
  • 振荡器类型：内部高速 RC – HIRC，内部低速 32kHz RC – LIRC
  • 內建集成的振荡器，无需外部元件
  • 多种工作模式：正常、低速、空闲和休眠
  • 所有指令都可在 1 或 2 个指令周期内完成
  • 查表指令
  • 61 条指令
  • 多达 4 层堆栈
  • 位操作指令
• 周边特性：
  • Flash 程序存储器：1K × 14 / 2K × 14 / 2K × 15
  • RAM 数据存储器：64 × 8 / 96 × 8
  • True EEPROM 存储器：32 × 8
  • 看门狗定时器功能
  • 多达 18 个双向 I/O 口
  • 4 个由软件控制的 SCOM 口 1/2 bias LCD 驱动 (仅 HT66F004)
  • 多个引脚与外部中断口共用
  • 多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM 输出及单脉冲输出
  • 双时基功能，可提供固定时间的中断信号
  • 多通道 12-bit 分辨精度的 A/D 转换器
  • 低电压复位功能
  • Flash 程序存储器烧录可达 10,000 次
  • Flash 程序存储器数据可保存 10 年以上
  • True EEPROM 数据存储器烧录可达 100,000 次
  • True EEPROM 数据存储器数据可保存 10 年以上
  • 多种封装类型

• 电子仪器测量
• 环境监测
• 手持式测量工具
• 家庭应用
• 电子控制工具
• 马达控制
