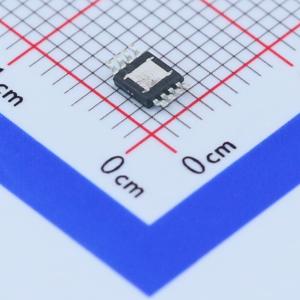

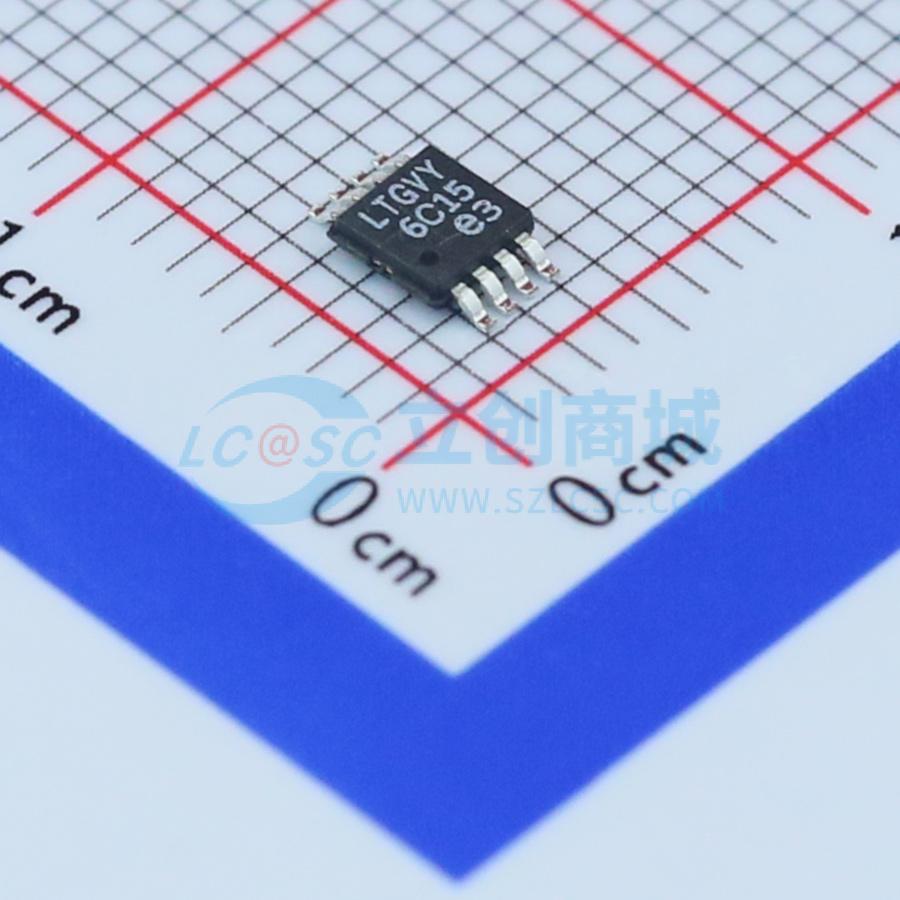

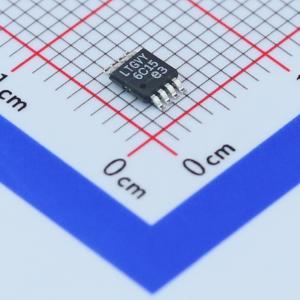

温馨提醒：图片仅供参考，商品以实物为准
LTC2941IMS8E#PBF
具 I2C 接口的电池电量测量
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC2941IMS8E#PBF
- 商品编号
- C107796
- 商品封装
- MSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 2.7V~5.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC2941用于测量电池供电的手持PC和便携式产品应用中的电池充电状态。其工作范围非常适合单节锂离子电池。精密库仑计数器通过电池正极端子与负载或充电器之间的检测电阻对电流进行积分。测量得到的电量存储在内部寄存器中。通过SMBus/I²C接口可对该器件进行访问和配置。 LTC2941具备针对累计电量的可编程高低阈值。若超过阈值，该器件会通过SMBus告警协议或在内部状态寄存器中设置标志位来发出告警信号。 LTC2941仅需一个低阻值的外部检测电阻即可设置电流范围。
商品特性
- 指示电池累计充放电量
- 高精度模拟积分
- 高端检测
- 1%的电量测量精度
- ±50mV检测电压范围
- SMBus/I²C接口
- 可配置的告警输出/充电完成输入
- 2.7V至5.5V工作范围
- 静态电流小于100μA
- 小型6引脚2mm×3mm DFN和8引脚MSOP封装
应用领域
- 低功耗手持产品
- 手机
- MP3播放器
- 相机
- GPS
优惠活动
购买数量
(50个/管，最小起订量 1 个)个
起订量：1 个50个/管
总价金额：
￥ 0.00近期成交8单
