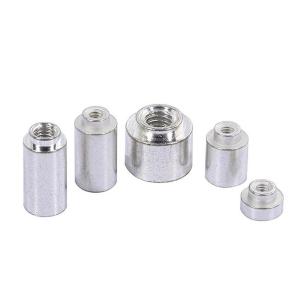

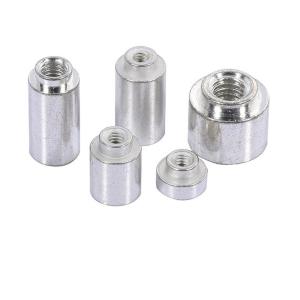

雄和远景,电路板表贴圆螺母柱,M2.5X9,铁镀锡,1个
- 工业品
价格：￥0.7192价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE2590MTJ
- 商品编号
- C36498745
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
购买数量
个
(500个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | M2.5X9 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo(雄和远景)品牌SMTWE2590MTJ型号电路板表贴圆螺母柱，采用铁镀锡材质，具备良好的导电性和抗腐蚀性能
2
规格为M2.5×9mm，螺纹直径M2.5，螺距0.45mm，适用于标准M2.5螺钉装配，满足精密电子设备的安装需求
3

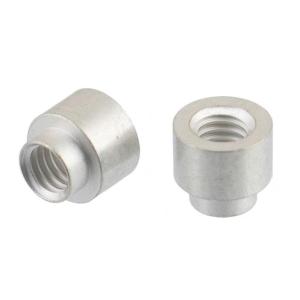

外形为圆柱形，结构紧凑，适合高密度PCB板布局，支持表面贴装技术（SMT）自动化焊接工艺
4
总长度9mm，主体直径Φ3.50±0.10mm，支撑高度L=1.40±0.10mm，确保在PCB板上稳定固定并提供足够支撑力
5
内孔通孔设计，便于螺钉穿入，配合焊盘尺寸Φ5.00±0.10mm，可有效提升焊接可靠性
6
表面镀锡处理，提高焊接润湿性与抗氧化能力，符合RoHS2.0环保标准，适用于各类电子元器件组装场景
7
支持多种板厚安装，最小板厚可达0.8mm，适应不同厚度的印刷电路板应用需求
8
产品通过严格质量管控，具备尺寸一致性高、外观无瑕疵、盐雾测试达标等特性，确保长期使用稳定性
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于消费电子、通信设备、工业控制、医疗仪器等领域的PCB电路板组装中
2
适用于需要将金属螺钉或螺栓固定于PCB板上的场合，如电源模块、传感器模块、连接器座等部件的机械固定
3
特别适合自动化SMT生产线，可实现高速贴片与回流焊工艺，提升生产效率
4
可用于需要良好电气连接的场合，因镀锡层具有优良导电性，有助于降低接触电阻
5
在小型化、轻量化电子产品中，作为替代传统铆接或螺纹孔的优选方案，节省空间且增强结构强度
6
常见于LED驱动板、电机控制器、智能穿戴设备主板、物联网终端等对精度要求较高的电子装置
注意事项 PRECAUTIONS
1
安装前需确认PCB板开孔尺寸是否匹配，推荐开孔直径为Φ5.00±0.10mm，避免因孔径偏差导致插装困难或焊点不牢
2
焊接时建议使用回流焊工艺，温度曲线应符合焊膏规格要求，防止过热造成螺母柱变形或镀层脱落
3
螺母柱安装位置应距离PCB边缘至少2mm以上，以保证足够的机械强度和焊接可靠性
4
不建议在振动剧烈或高温环境下长时间使用，若需特殊环境适应性，请选择不锈钢或其他耐腐蚀材料版本
5
长期储存时应保持干燥通风环境，避免受潮生锈，特别是未使用的镀锡产品需密封保存
6
使用过程中请勿强行拧紧超过额定扭矩（约1.5kgf·cm），以免损坏螺纹或导致PCB板应力集中
7
若需定制非标尺寸或批量采购，请提前联系厂家确认模具可行性及交付周期
