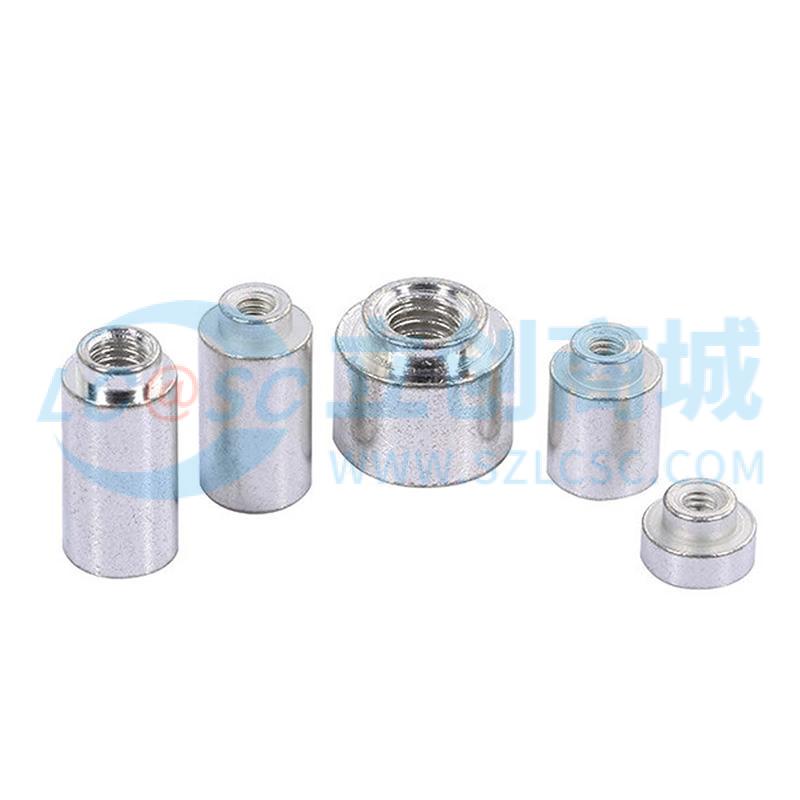

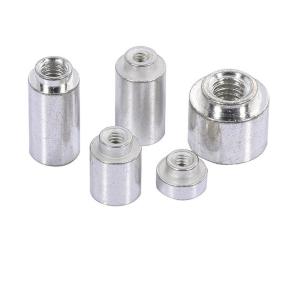

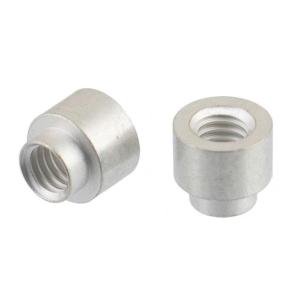

雄和远景,电路板表贴圆螺母柱,2.7X5.5,铁镀锡,1个
- 工业品
价格：￥0.3944价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE2755MTJ
- 商品编号
- C36498752
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
购买数量
个
(700个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | 2.7X5.5 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo（雄和远景）品牌SMTWE2755MTJ型号的电路板表贴圆螺母柱，采用铁镀锡材质，具备良好的导电性和抗腐蚀性能
2
外形为标准圆柱形设计，适用于表面贴装技术（SMT），便于自动化生产线焊接与装配
3
规格为2.7×5.5mm，螺纹直径M2.7，螺距0.45mm，符合常见PCB板安装需求
4
支撑高度L=5.5mm±0.10mm，主体外径Φ3.50±0.10mm，底部直径Φ2.70±0.10mm，顶部吸嘴定位点直径Φ5.00±0.10mm，确保精准贴装与焊接
5
表面经过镀锡处理，具有优良的可焊性、抗氧化能力和电气连接稳定性，满足RoHS环保要求
6
可配合多种通孔规格使用，最小板厚支持0.8mm以上板材，适用范围广泛
7
支持高密度布线布局，适合小型化电子设备中的机械固定与电气连接双重用途
8

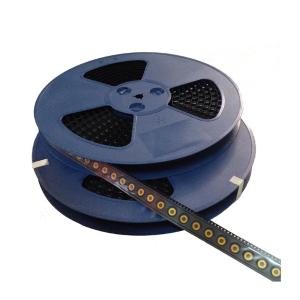

配套提供载带包装，方便自动化贴片机取放，提升生产效率与一致性
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于消费类电子产品如智能手机、平板电脑、可穿戴设备等的PCB板上，用于固定外壳螺丝或连接其他结构件
2
适用于工业控制设备、通信模块、医疗电子仪器等对可靠性要求较高的领域
3
在需要将金属螺钉牢固地固定于非金属基板（如FR4电路板）上的场合中作为支撑结构件
4
适合于高密度组装环境下的表面贴装工艺，尤其适用于空间受限的小型化产品设计
5
可用于电源模块、传感器模块、电机驱动板等需要稳定机械连接的电路板组件
6
适用于自动贴片机流水线作业，提高装配精度与效率，降低人工干预成本
7
特别适用于需要长期稳定工作的精密电子设备，保障结构强度与电气连续性
注意事项 PRECAUTIONS
1
安装前请确认PCB板开孔尺寸是否匹配，推荐孔径为3.7mm左右，以保证螺母柱顺利插入并稳固贴合
2
建议在焊接前进行预热处理，避免因温差导致应力集中造成变形或断裂
3
焊接时应控制温度在260°C以下，时间不超过3秒，防止镀层氧化或材料变脆
4
不得使用过大的扭矩拧紧螺钉，建议最大扭力不超过3kgf·cm，以免损坏螺纹或导致脱落
5
螺母柱不可重复拆卸使用，一旦焊接后应视为永久性连接，避免反复操作影响结构完整性
6
存储时需保持干燥通风环境，远离酸碱性气体及湿气，防止表面氧化或腐蚀
7
使用过程中若发现松动现象，请检查是否有虚焊或板材变形问题，并及时更换
8
本产品为精密元件，禁止使用尖锐工具直接敲击或强行挤压，以免损伤内部结构
