雄和远景,电路板表贴圆螺母柱,2.7X8,铁镀锡,1个
- 工业品
价格：￥0.6264价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE2780MTJ
- 商品编号
- C36498756
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
购买数量
个

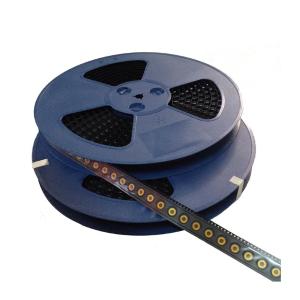

(500个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | 2.7X8 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo(雄和远景)品牌SMTWE2780MTJ型号电路板表贴圆螺母柱，专为表面贴装技术(SMT)设计，适用于高密度PCB组装场景
2

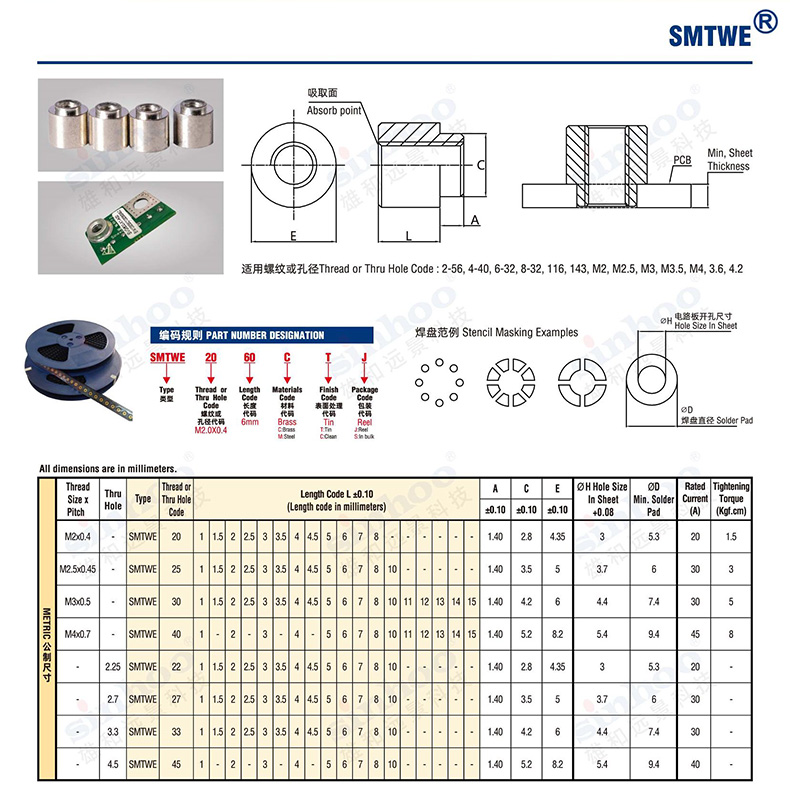

外形为标准圆柱形，主体直径（B直径）为φ2.7mm，总长度L为8mm，配合孔径φ3.50mm，确保与PCB板开孔精准匹配
3
采用铁材质制造，具备良好的机械强度和成本效益，适合大批量自动化生产需求
4
表面经过镀锡处理，具有优异的焊接性能和抗氧化能力，有效防止焊点虚焊或氧化失效
5
内部螺纹规格为M2.7×0.4mm，螺距精细，可适配标准螺钉安装，提供稳定可靠的连接力矩
6
支持自动贴片机高速贴装，适用于回流焊工艺，焊接后结构牢固，抗振动性能优越
7
设计符合ROHS环保标准，不含铅、镉等有害物质，满足电子行业绿色制造要求
8
产品通过严格尺寸公差控制（如±0.10mm），保证装配一致性与长期稳定性
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
主要应用于各类消费电子、工业控制、通信设备及汽车电子中的PCB板固定与支撑结构
2
适用于需要在电路板上实现螺纹连接但无法打螺纹孔的场合，如小型传感器模块、电源模块、信号接口板等
3
可用于需要承受一定拉力或扭矩的机械连接部位，例如散热器固定、外壳螺丝安装点、线缆压接端子等
4
广泛用于自动化生产线上的SMT贴片流程，配合钢网印刷与回流焊工艺完成高效装配
5
特别适合空间受限的精密电子产品，如智能穿戴设备、无人机主板、物联网终端等
6
在多层板或柔性PCB中作为加强筋或定位柱使用，提升整体结构刚性与装配精度
注意事项 PRECAUTIONS
1
安装前请确认PCB板开孔尺寸为φ3.50mm±0.08mm，最小板厚建议不小于0.6mm以确保安装稳固
2
推荐使用标准SMT贴片工艺，焊膏厚度建议在0.15~0.25mm之间，避免过量焊膏导致短路风险
3
回流焊温度曲线应遵循JEDEC标准，峰值温度控制在250°C以内，避免材料变形或镀层脱落
4
焊接完成后需检查螺母柱是否垂直于PCB平面，防止倾斜影响后续螺钉旋入
5
建议拧紧扭矩不超过5kgf·cm，以免造成螺纹损坏或PCB板材应力集中
6
不适用于高温环境超过150°C持续工作的场景，长期高温可能导致镀层老化或松动
7
长期存储时应避免接触湿气或腐蚀性气体，推荐存放在干燥密封环境中
8
若需定制特殊长度或非标螺纹，请提前联系厂家确认模具可行性与交付周期
