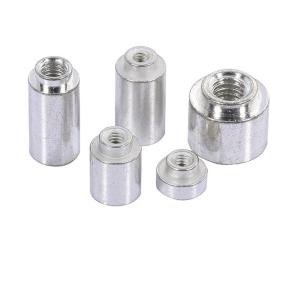

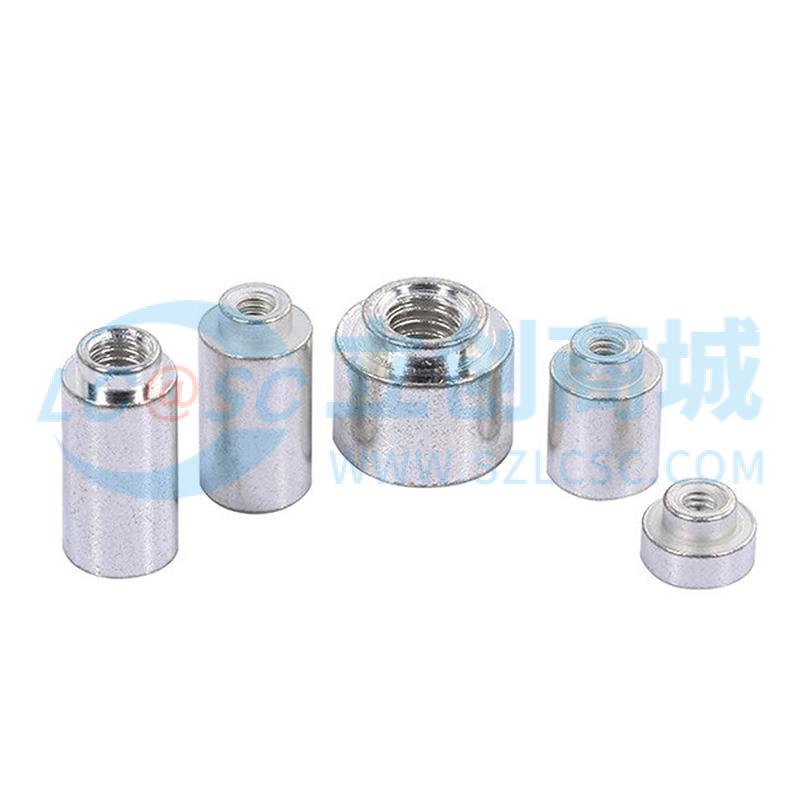

雄和远景,电路板表贴圆螺母柱,M3X6.3,铁镀锡,1个
- 工业品
价格：￥0.4408价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE3063MTJ
- 商品编号
- C36498764
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
购买数量
个

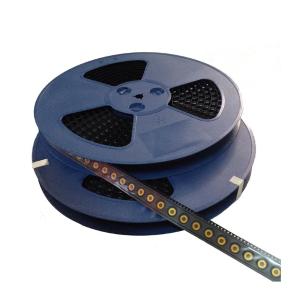

(700个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | M3X6.3 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo(雄和远景)品牌SMTWE3063MTJ型号的电路板表贴圆螺母柱，采用铁镀锡材质，具有良好的导电性和抗腐蚀性能
2
规格为M3×6.3mm，适用于公制螺纹连接，螺纹直径M3，总长度6.3mm，适合在空间受限的电子设备中使用
3
外形为圆柱形设计，便于贴片焊接，支持SMT表面贴装工艺，可高效集成于PCB板上
4
表面镀锡处理，提升焊接可靠性，防止氧化，确保长期稳定运行
5

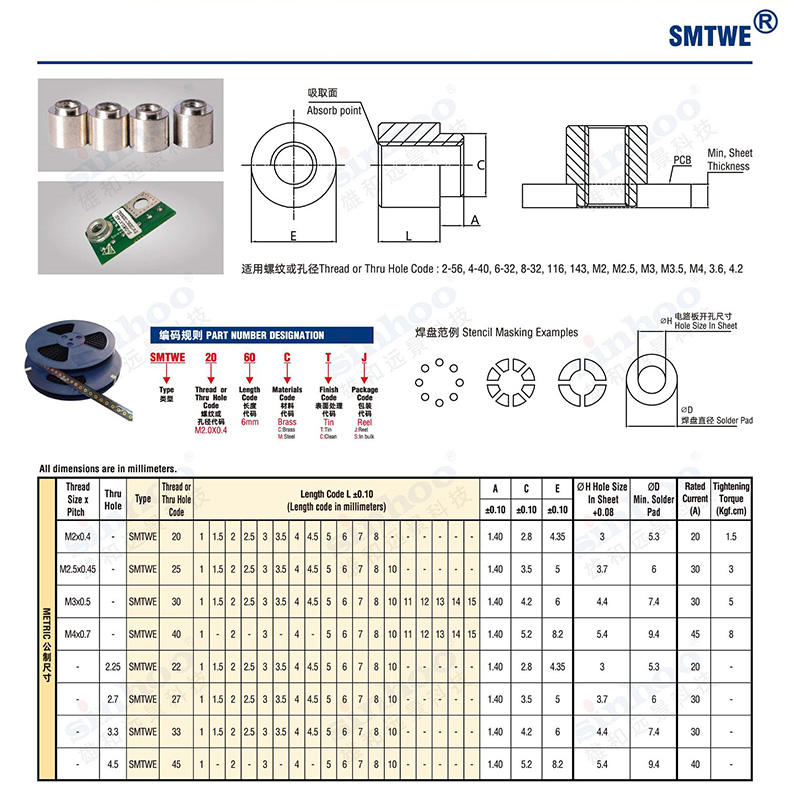

螺母柱主体直径Φ4.20±0.10mm，支撑高度1.40±0.10mm，孔径Φ6.00±0.10mm，配合精度高，安装稳定性强
6
支持最小板厚0.8mm，板开孔尺寸建议为3.5mm，适用范围广泛
7
具备ROHS2.0合规认证，符合环保要求，适用于各类电子制造场景
8
可承受扭矩达5kgf·cm，结构坚固，抗拉强度高，满足工业级应用需求
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于消费类电子产品、通信设备、工业控制板、医疗仪器等需要小型化、高密度组装的PCB电路板中
2
适用于需通过SMT贴片工艺进行自动焊接的场景，尤其适合自动化生产线
3
常用于固定小型螺丝、连接机械部件或作为结构支撑件，实现电气与机械双重功能
4
在需要频繁拆装或维修的设备中，该螺母柱提供可靠的螺纹连接点，避免螺纹滑牙
5
适用于对环境适应性要求较高的场合，如高温、高湿、振动环境下的电子模块装配
6
可用于机箱内部结构件、传感器模块、电源模块、电机驱动板等关键部位的紧固连接
注意事项 PRECAUTIONS
1
安装前请确认PCB板开孔尺寸为3.5mm左右，确保螺母柱能顺利插入并焊接牢固
2
推荐使用回流焊工艺进行焊接，焊盘尺寸应根据规格书中的推荐值设计，避免虚焊或短路
3
焊接温度曲线需符合标准SMT工艺参数，避免过热导致镀层脱落或材料变形
4
不建议在未完成焊接的情况下施加外力，以免影响焊接质量或造成螺母柱移位
5
长期暴露在腐蚀性环境中时，建议选用更高防护等级的表面处理方式（如镀镍或达克罗）
6
使用前请检查螺母柱是否有划伤、毛刺或氧化现象，确保清洁后再进行贴装
7
本产品为精密金属件，请勿随意敲击或弯折，避免损坏螺纹或改变尺寸精度
8
存储时应保持干燥通风，避免受潮生锈，建议密封保存于防静电袋中
