雄和远景，电路板表贴圆螺母柱，光孔2.7Xφ5X6+1.4，铁镀锡，编带装

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

满额返券

嘉立创贴片惊喜价格立即查看

价格：￥0.51737

原价：￥ 0.5446

50+￥0.48507￥0.5106

700+￥0.40432￥0.4256

4900+￥0.38817￥0.4086

品牌名称: Sinhoo(雄和远景)
商品型号: SMTWE2760MTJ
商品编号: C36498753
商品毛重: 1克(g)
表面处理
材质

现货: 120

购买数量

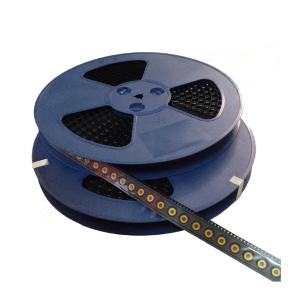

(700个/卷，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交2单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	贴片圆螺母
表面处理	镀锡

属性	参数值
材质	环保铁
尺寸规格	2.7X6

商品详情

产品特点 FEATURES

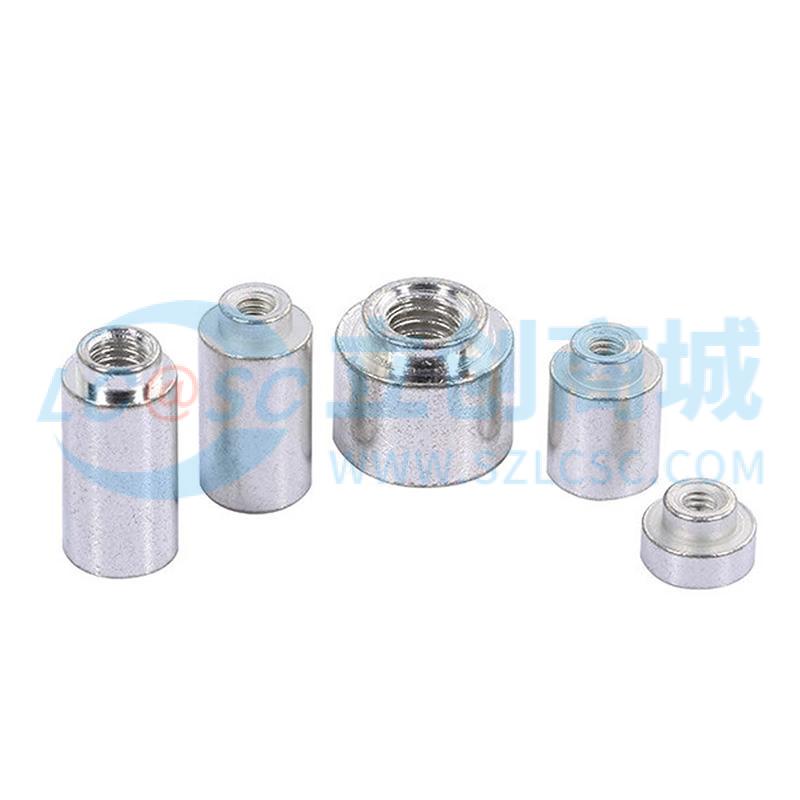

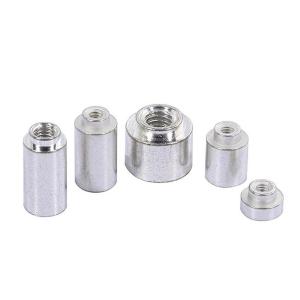

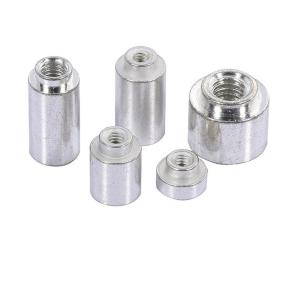

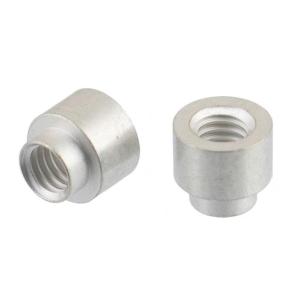

1 本产品为Sinhoo（雄和远景）品牌SMTWE2760MTJ型号电路板表贴圆螺母柱，采用铁镀锡材质，具备良好的导电性和耐腐蚀性，适用于高密度电子组装场景。

2 外形为标准圆柱形设计，便于自动化贴片机拾取与焊接，符合SMT表面贴装工艺要求。

3 规格为2.7×6mm（直径×长度），螺纹规格为M2.7，适用于小型精密电子设备中的螺钉固定需求。

4 表面镀锡处理，确保焊点可靠、焊接性能优异，满足RoHS环保标准，适用于各类消费电子、工业控制及通信设备。

5 结构紧凑，支撑高度适中，可有效增强PCB板的机械强度，并提供稳定的螺纹连接能力。

6 支持多种孔径配合（如2.7mm通孔），安装时需在PCB上开孔，推荐最小板厚≥0.8mm，边缘距≥1.5mm，保证结构稳定性。

7 具备高精度尺寸公差控制（如直径±0.10mm），确保大批量生产的一致性和装配可靠性。

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 广泛应用于各类电子产品中需要表面贴装螺母柱的场合，尤其适合于手机、平板电脑、智能穿戴设备等小型化电子产品的内部结构固定。

2 可用于电源模块、传感器模块、通信模块等对空间利用率要求高的电路板组件中，实现螺钉快速安装与拆卸。

3 适用于需要通过SMT生产线自动焊接的PCB板，配合回流焊工艺完成高效装配。

4 在工业自动化设备、医疗仪器、车载电子等领域中，作为电路板与金属外壳之间的连接件，提升整体结构刚性。

5 也可用于需要防震、减振或绝缘隔离的特殊环境下的螺纹连接应用，搭配绝缘垫圈使用效果更佳。

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸是否匹配（建议孔径为2.7mm±0.05mm），避免因孔过大导致螺母柱松动或脱落。

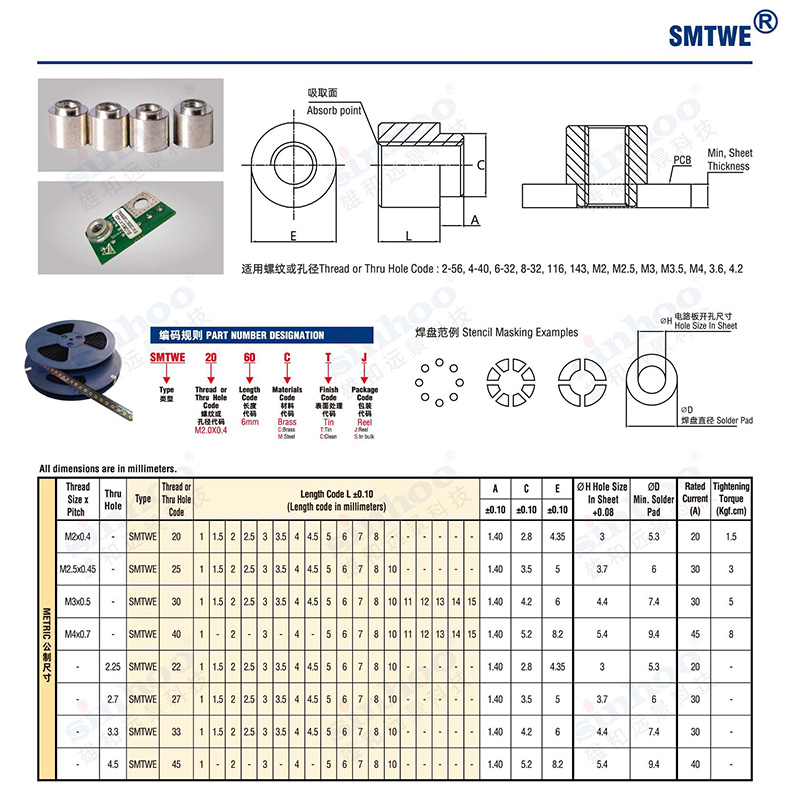

2 推荐使用专用焊盘设计，焊盘直径应略大于螺母柱外径，以确保良好焊接效果；参考图示焊盘掩模示例进行布局。

3 焊接温度建议控制在240℃~260℃之间，时间不超过3秒，防止过热损坏元器件或引起镀层氧化。

4 螺纹部分为内螺纹设计，适用于M2.7螺钉，拧紧扭矩建议控制在0.5~1.0N·m范围内，避免过度拧紧造成螺纹损坏。

5 该产品为金属材质，不建议用于强酸、强碱或高湿环境中长期使用，若需防腐蚀性能更强的应用，请选择不锈钢材质型号。

6 存放时应避免高温、高湿环境，保持干燥通风，防止氧化或污染。

7 使用前请检查是否有划伤、变形等缺陷，确保产品质量符合要求。

规格书

放大查看下载PDF
