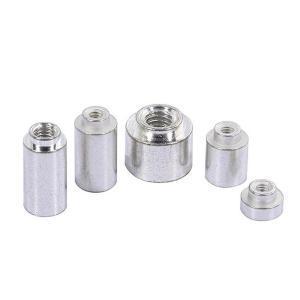

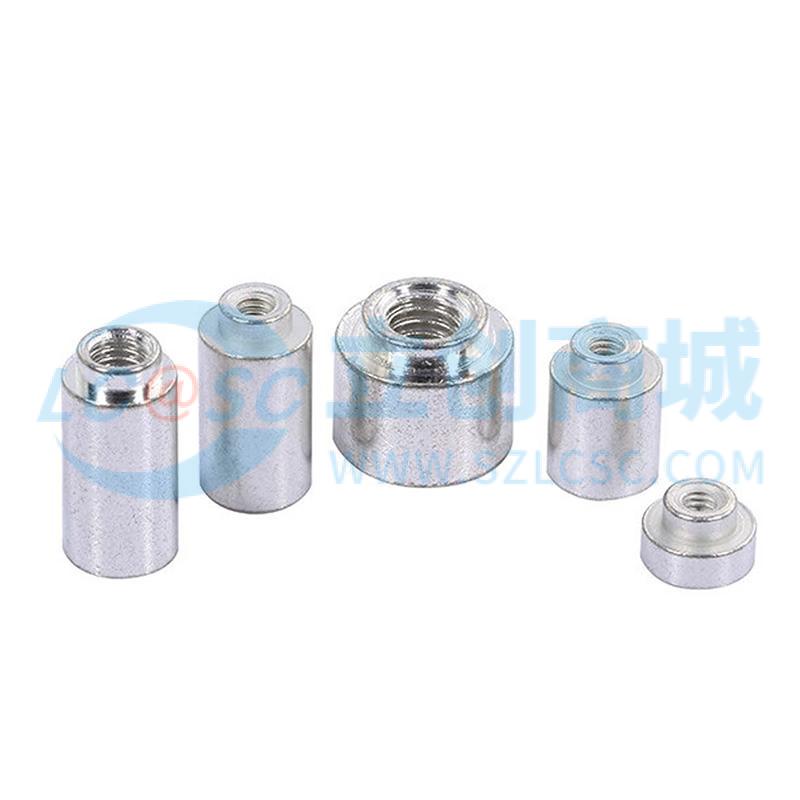

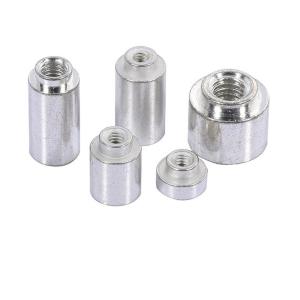

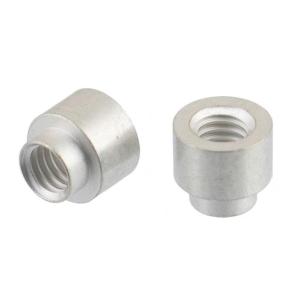

雄和远景,电路板表贴圆螺母柱,2.7X6.5,铁镀锡,1个
- 工业品
价格：￥0.406价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE2765MTJ
- 商品编号
- C36498754
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
购买数量
个
(600个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | 2.7X6.5 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo(雄和远景)品牌SMTWE2765MTJ型号电路板表贴圆螺母柱，专为表面贴装技术（SMT）设计，适用于高密度PCB组装场景
2
外形为标准圆柱形，便于自动化贴片设备抓取与焊接，提升装配效率
3
规格为M2.7×6.5mm，螺纹直径M2.7，总长度6.5mm，满足小型电子设备对空间的严苛要求
4
材质为铁基材料，具有良好的机械强度和成本效益，适合大批量生产应用
5
表面采用镀锡处理，具备优异的焊接性能和抗氧化能力，确保焊点牢固可靠
6

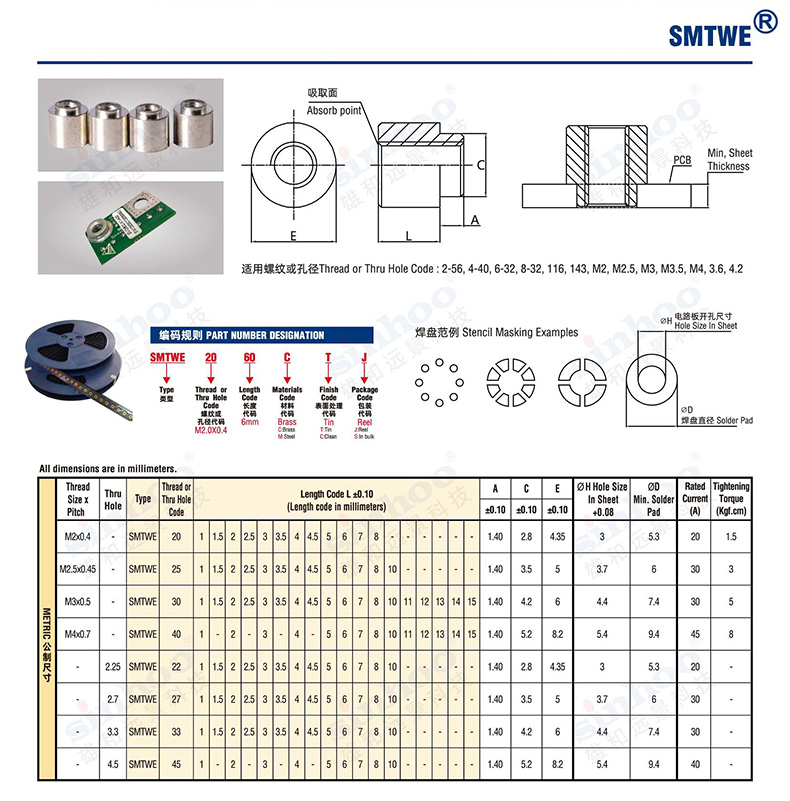

支撑高度L=6.5±0.10mm，支撑厚度为1.40±0.10mm，尺寸精度高，符合精密电子装配需求
7
孔径φ2.70±0.10mm，配合孔位精准，安装稳定，避免松动或偏移
8
B直径（主体外径）φ5.00±0.10mm，C直径（顶部直径）φ3.50±0.10mm，结构紧凑，适配多种板厚与开孔要求
9
符合ROHS环保标准，无铅无镉，适用于消费类电子产品及工业控制领域
10

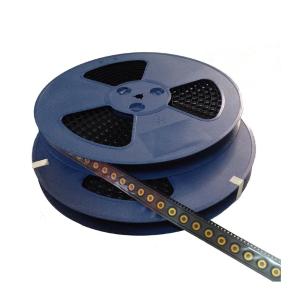

可提供卷带包装，支持全自动贴片机连续供料，提高生产线自动化水平
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于各类电子设备中的PCB板固定，如智能手机、平板电脑、智能穿戴设备等消费电子产品
2
适用于工业控制板、通信设备、医疗仪器等需要高强度连接与稳定性的场合
3
在需要将金属部件或外壳通过螺钉固定于PCB上的场景中表现优异，例如散热器、传感器模块、接口组件等
4
配合M2.7螺钉使用，适合小型化、轻量化设计的电子系统
5
特别适合自动化SMT生产线，可实现高速贴装与回流焊工艺，提升整体制造效率
6
可用于多层板之间或PCB与金属外壳之间的机械连接，增强结构稳定性
7
适用于对电磁屏蔽有要求的环境，其金属材质有助于形成局部接地路径
8
常见于电源模块、信号转换器、物联网终端设备等对安装精度和可靠性要求较高的产品中
注意事项 PRECAUTIONS
1
安装前请确认PCB板开孔尺寸是否符合φ5.00±0.10mm要求，以保证螺母柱顺利插入并贴合紧密
2
推荐最小板厚度为0.8mm以上，避免因板太薄导致结构变形或断裂
3
螺母柱安装边缘最小距离建议不小于3.0mm，防止应力集中造成板材破损
4
使用时应选择匹配的M2.7螺钉，避免过紧或过松影响连接效果
5
焊接温度需控制在标准回流焊曲线范围内（通常210-260℃），避免高温损坏镀层或导致氧化
6
不建议在振动剧烈或冲击频繁的环境中长期使用，必要时可增加防松措施
7
若需长期暴露于潮湿或腐蚀性气体环境，请考虑额外防护涂层或更换为不锈钢材质
8
请勿在未完成焊接的情况下进行机械操作，以免造成位置偏移或虚焊
9
储存时应保持干燥通风，避免受潮生锈，推荐存放于防静电袋中
10
本产品为一次性使用件，拆卸后可能影响再次安装的可靠性
